انواع شیر پروانه ای

شیر پروانه ای چیست؟

شیر پروانه ای (Butterfly Valve)  یکی از شیرهای قطع و وصل کننده سیال و کنترل جریان است که به دلیل ساختار ساده، وزن کم، ابعاد فشرده و عملکرد سریع، در سیستم های آبرسانی و سیستم های اطفای حریق ساختمان کاربرد گسترده ای دارد.

نحوه عملکرد این شیر با چرخاندن دسته یا فلکه است ، دیسک داخل شیر حول محور خود می چرخد و

• وقتی دیسک موازی مسیر جریان باشد شیر کاملاً باز است .
• وقتی دیسک عمود بر مسیر جریان باشد شیر کاملاً بسته است .
• و وقتی قرارگیری دیسک در زوایای میانی باشد محدودکردن و تنظیم جریان را خواهیم داشت .

این نکته مهم است که بدانیم باز و بسته شدن کامل شیر با چرخش ۹۰ درجه انجام می شود.

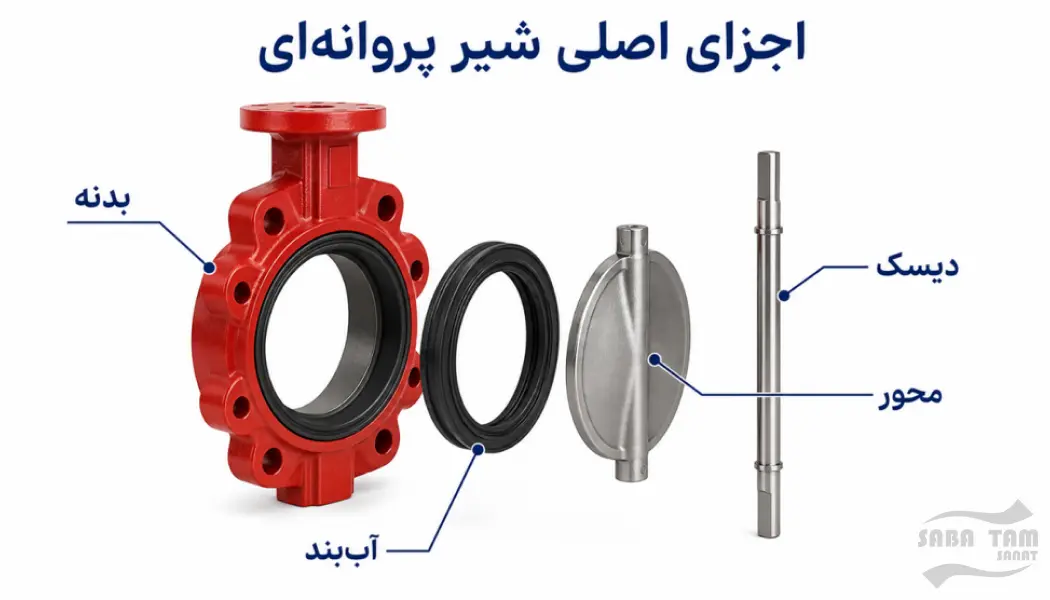

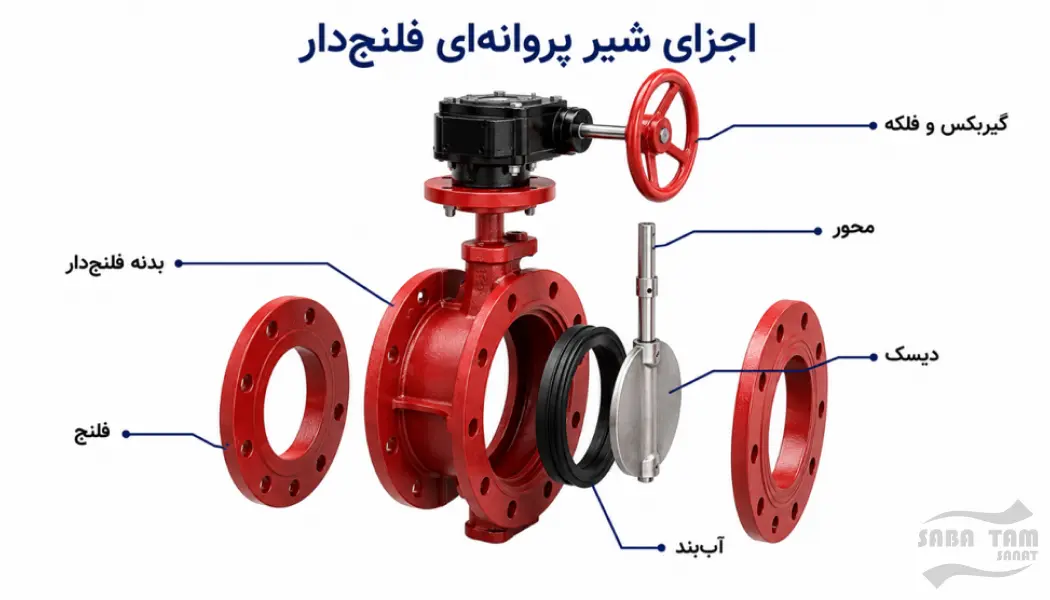

اجزای اصلی شیر های پروانه ای عبارتند از :

• بدنه (Body): پوسته اصلی شیر که میان فلنج ها یا روی خط لوله نصب می شود.
• دیسک (Disc): قطعه چرخان داخل مسیر سیال که جریان را قطع، وصل یا محدود می کند.
• محور (Stem/Shaft): نیروی دسته یا گیربکس را به دیسک منتقل می کند.
• آب بند یا سیت (Seat/Seal): از نشت سیال در حالت بسته جلوگیری می کند و معمولاً از موادی مانند EPDM یا NBR ساخته می شود.

انواع شیر پروانه ای

شیر پروانه ای در مدل های مختلفی تولید می شود و هر مدل، ویژگی ها و کاربردهای مخصوص خود را دارد. تفاوت اصلی انواع شیر پروانه ای معمولاً به شیوه اتصال به لوله، فشار و دمای کاری، جنس قطعات و نوع آب بندی مربوط می شود. انتخاب صحیح این شیر باید با توجه به نوع سیال، قطر خط لوله، فضای نصب، میزان فشار و شرایط بهره برداری انجام شود.

شیر پروانه ای فلنج دار

شیر پروانه ای فلنج دار دارای بدنه ای با فلنج های کامل است و مستقیماً به فلنج های موجود در دو طرف خط لوله متصل می شود. این نوع اتصال، استحکام و پایداری مناسبی ایجاد می کند و به همین دلیل در خطوط انتقال آب، تأسیسات صنعتی، موتورخانه ها و خطوط دارای قطر بالا کاربرد دارد.

شیر پروانه ای فلنج دار در مقایسه با مدل ویفری، وزن و ابعاد بیشتری دارد؛ اما اتصال مستحکم تر آن می تواند عملکرد مطمئن تری در شرایط کاری سنگین فراهم کند. هنگام انتخاب این محصول باید کلاس فشار، استاندارد و ابعاد فلنج، جنس بدنه و نوع آب بندی با مشخصات خط لوله تطبیق داده شود.

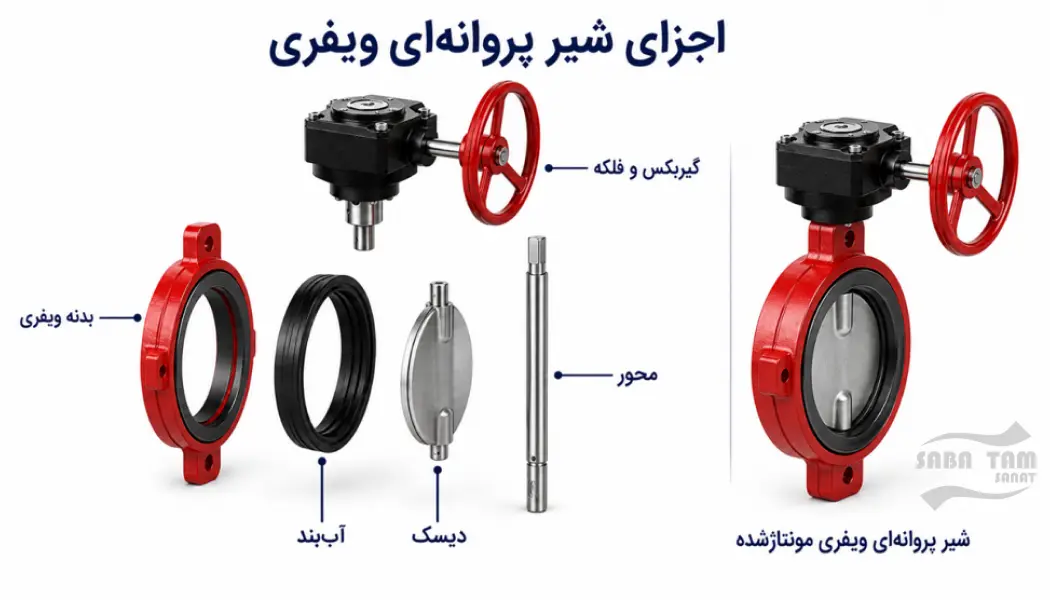

شیر پروانه ای ویفری

شیر پروانه ای ویفری یا Wafer Butterfly Valve میان دو فلنج خط لوله قرار می گیرد و با استفاده از پیچ های سراسری در جای خود محکم می شود. این طراحی باعث کاهش وزن، ابعاد و هزینه نصب می شود و فضای بسیار کمی را در مسیر لوله اشغال می کند.

شیر پروانه ای ویفری یکی از پرکاربردترین انواع شیر پروانه ای در سیستم های آبرسانی، تأسیسات ساختمانی، موتورخانه ها و شبکه های اطفای حریق است. با وجود نصب ساده، باید شیر به درستی میان فلنج ها تراز شود؛ زیرا نصب نامناسب ممکن است حرکت دیسک را محدود کند یا موجب آسیب دیدن آب بند شود.

در سیستم های آتش نشانی معمولاً از شیر پروانه ای ویفری گیربکسی دارای نشانگر وضعیت باز و بسته و، در صورت نیاز، سوئیچ نظارتی استفاده می شود. انتخاب و محل نصب آن نیز باید با الزامات طراحی و استانداردهای پروژه هماهنگ باشد.

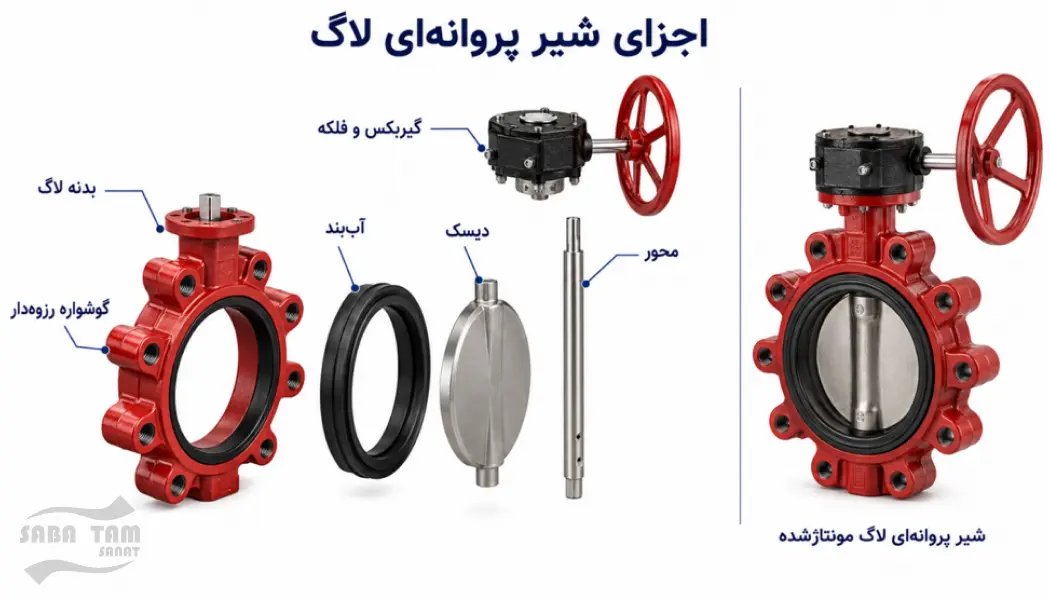

شیر پروانه ای لاگ

شیر پروانه ای لاگ یا Lug Butterfly Valve در اطراف بدنه خود دارای گوشواره های رزوه دار است. پیچ های هر طرف به صورت مستقل وارد این گوشواره ها می شوند و شیر را به فلنج خط لوله متصل می کنند. تفاوت اصلی مدل لاگ و ویفری در همین ساختار اتصال است.

ساختار شیر پروانه ای لاگ امکان جداسازی یک سمت خط لوله را بدون بازکردن کامل اتصال سمت دیگر فراهم می کند. به همین دلیل این مدل برای خطوطی مناسب است که تعمیرات، سرویس یا جداسازی بخش های مختلف آن ها به صورت دوره ای انجام می شود. البته استفاده از شیر در انتهای خط و تحت فشار، تنها زمانی مجاز است که سازنده محصول این قابلیت و فشار قابل تحمل را تأیید کرده باشد.

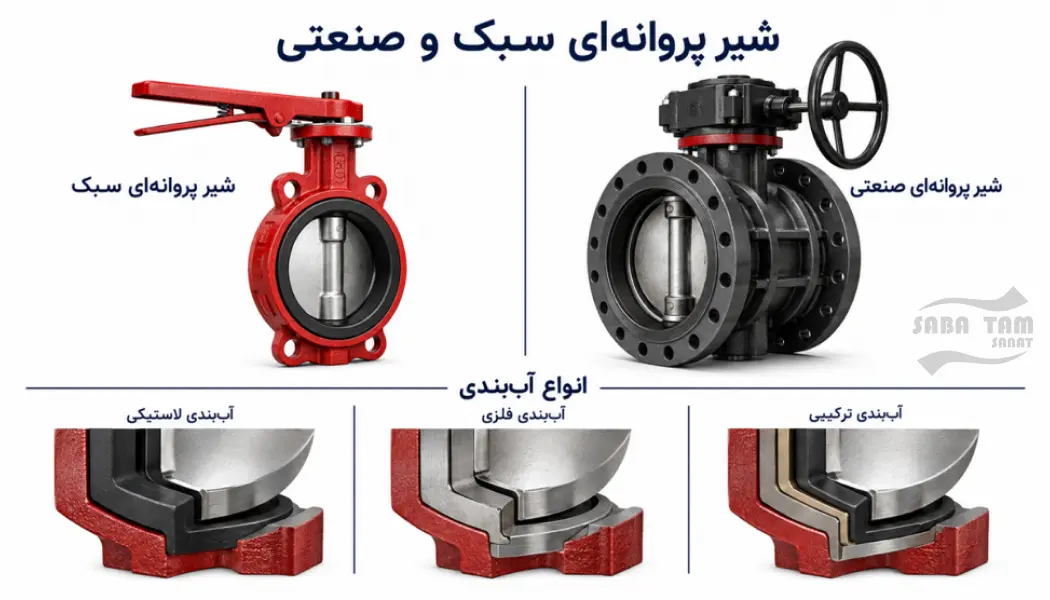

شیر پروانه ای سبک و صنعتی

شیر پروانه ای سبک معمولاً برای انتقال آب و سیالات غیرخورنده در فشار و دمای متوسط به کار می رود. این شیرها وزن و قیمت کمتری دارند و برای تأسیسات ساختمانی، سیستم های آبرسانی و کاربردهای عمومی گزینه مناسبی محسوب می شوند.

شیر پروانه ای صنعتی برای کار در شرایط دشوارتر طراحی می شود. در این مدل ها جنس بدنه، دیسک، محور و آب بند براساس فشار، دما، میزان خورندگی و نوع سیال انتخاب می شود. صنایع نفت و گاز، پتروشیمی، نیروگاه ها، کارخانه ها و خطوط فرایندی از مهم ترین محل های کاربرد شیر پروانه ای صنعتی هستند.

جدول مقایسه شیرهای پروانه ای فلنج دار – لاگ – ویفر

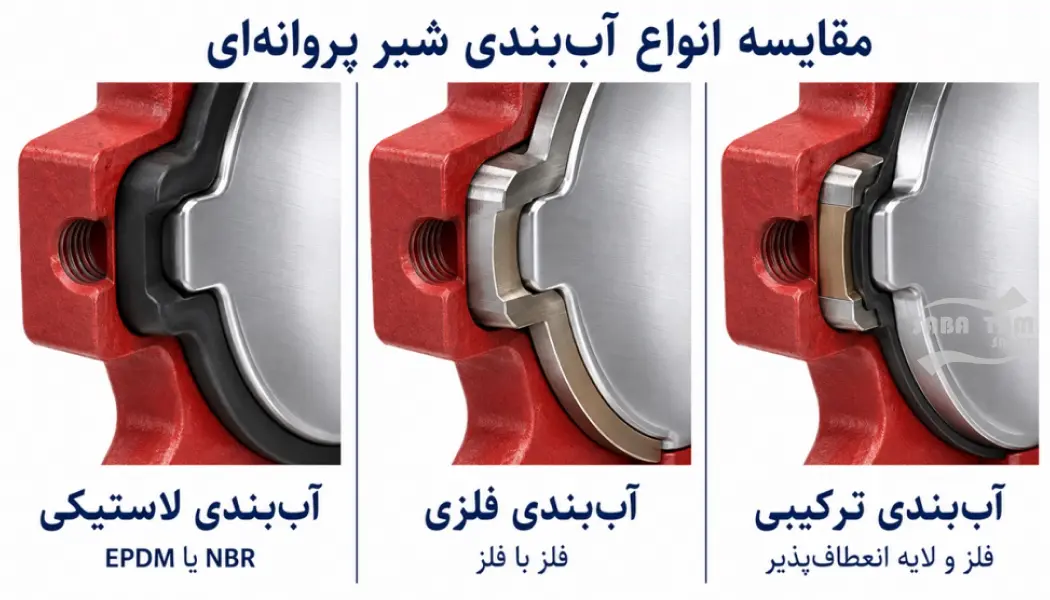

انواع شیر پروانه ای با آب بندی لاستیکی، فلزی و ترکیبی

نوع آب بندی تأثیر مستقیمی بر میزان نشتی، دمای قابل تحمل و طول عمر شیر پروانه ای دارد. شیر پروانه ای با آب بندی لاستیکی از موادی مانند EPDM یا NBR استفاده می کند.

در شیر پروانه ای با آب بندی فلزی ، سطح تماس دیسک از آلیاژهای فلزی مقاوم ساخته می شوند. این ساختار تحمل بیشتری در برابر دمای بالا، سایش و شرایط سنگین صنعتی دارد، اما میزان آب بندی و نشتی مجاز آن باید براساس کلاس نشتی و مشخصات سازنده بررسی شود.

آب بندی ترکیبی از ساختار فلزی به همراه لایه ها یا اجزای انعطاف پذیر استفاده می کند. هدف این طراحی، ایجاد تعادل میان آب بندی مناسب، مقاومت حرارتی و دوام مکانیکی است. برای انتخاب نوع آب بند باید علاوه بر فشار و دما، سازگاری شیمیایی آن با سیال نیز کنترل شود.

کاربردهای شیر پروانه ای

شیر پروانه ای به دلیل ساختار فشرده، وزن مناسب، سرعت عملکرد بالا و قابلیت استفاده در قطرهای مختلف، در بسیاری از سیستم های تأسیساتی و صنعتی کاربرد دارد. این شیر با چرخش ۹۰ درجه ای دیسک، مسیر عبور سیال را باز یا بسته می کند و در بعضی شرایط برای کنترل جریان نیز به کار می رود. نوع بدنه، دیسک، محور و آب بند باید متناسب با سیال، فشار، دما و شرایط بهره برداری انتخاب شود.

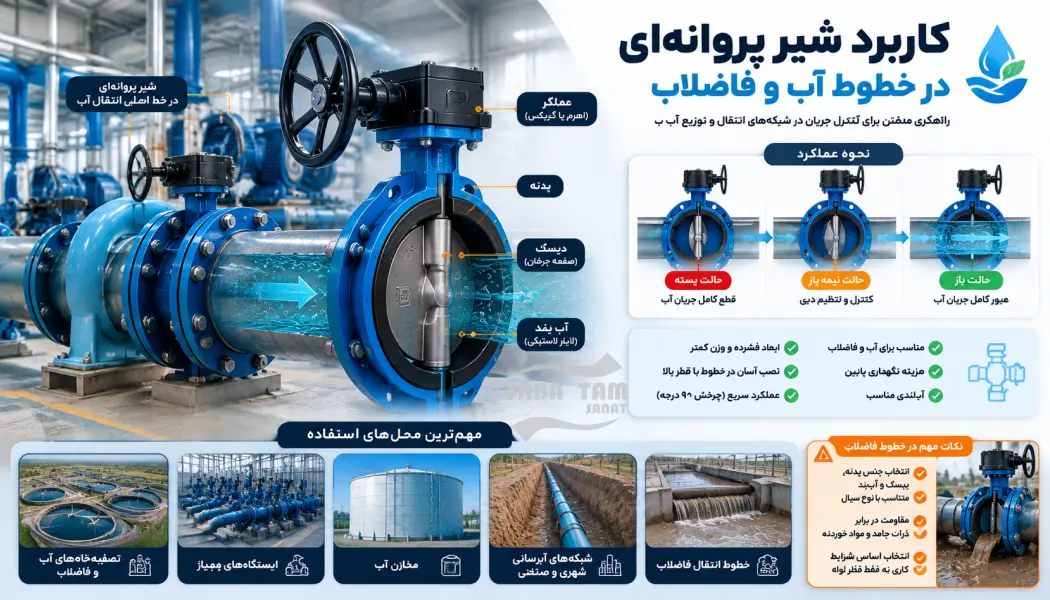

کاربرد شیر پروانه ای در خطوط آب و فاضلاب

یکی از رایج ترین کاربردهای شیر پروانه ای، قطع و وصل جریان در شبکه های انتقال و توزیع آب است. ابعاد فشرده و وزن کمتر آن نسبت به بسیاری از شیرهای هم اندازه، نصب شیر را در خطوط با قطر بالا آسان تر می کند. از این محصول در تصفیه خانه ها، ایستگاه های پمپاژ، مخازن آب و شبکه های آبرسانی شهری و صنعتی استفاده می شود.

در خطوط فاضلاب باید جنس بدنه، دیسک و آب بند با ترکیبات موجود در سیال سازگار باشد. وجود ذرات جامد یا مواد خورنده می تواند بر عملکرد دیسک و طول عمر آب بند تأثیر بگذارد؛ بنابراین انتخاب شیر تنها براساس قطر لوله کافی نیست.

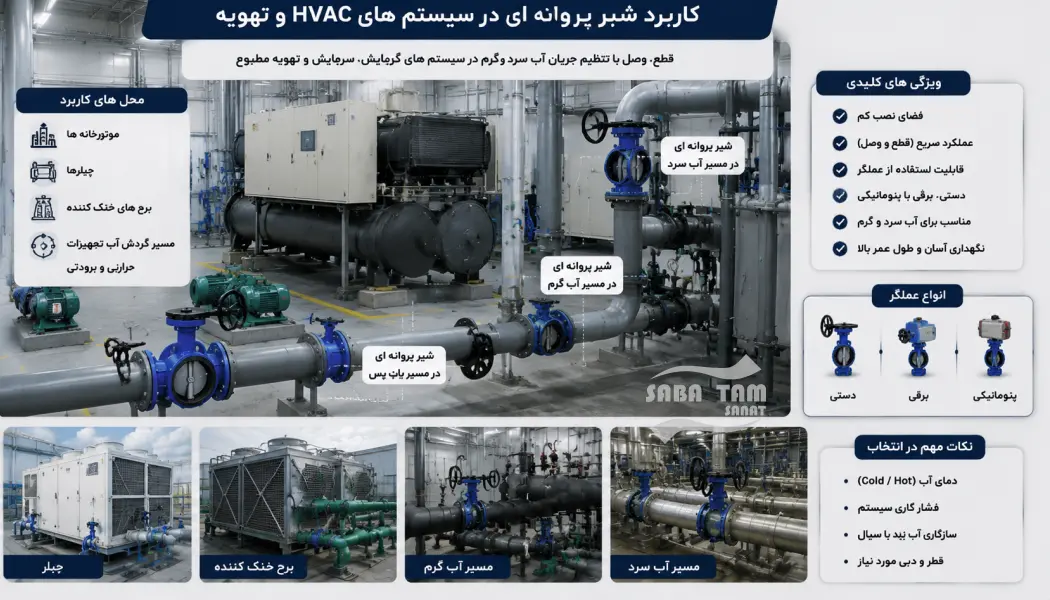

کاربرد شیر پروانه ای در سیستم های HVAC و تهویه

در سیستم های گرمایش، سرمایش و تهویه مطبوع، از شیر پروانه ای برای قطع، وصل یا تنظیم جریان آب سرد و گرم استفاده می شود. این شیرها در موتورخانه ها، چیلرها، برج های خنک کننده و مسیر گردش آب تجهیزات حرارتی و برودتی کاربرد دارند.

فضای نصب کم، عملکرد سریع و امکان استفاده از عملگر دستی، برقی یا پنوماتیکی از مهم ترین مزایای شیر پروانه ای در سیستم های HVAC است. برای انتخاب صحیح باید دمای آب، فشار کاری و سازگاری آب بند با شرایط مدار بررسی شود.

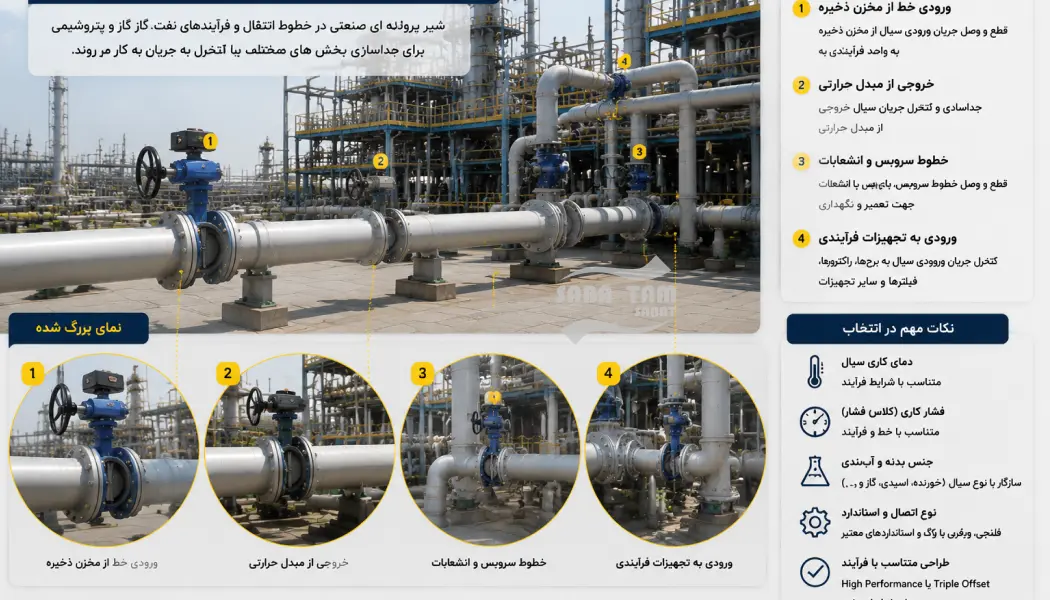

کاربرد شیر پروانه ای در صنایع نفت، گاز و پتروشیمی

شیرهای پروانه ای صنعتی در خطوط انتقال و فرایندهای نفت، گاز و پتروشیمی برای جداسازی بخش های مختلف خط یا کنترل جریان به کار می روند. در این صنایع ممکن است شیر با سیالات خورنده، قابل اشتعال، پرفشار یا دارای دمای بالا در تماس باشد؛ به همین دلیل استفاده از شیرهای عمومی مناسب نیست.

نوع آب بندی، کلاس فشار، متریال بدنه و دیسک، طراحی محور و میزان نشتی مجاز باید براساس مشخصات فرایند انتخاب شوند. شیرهای دارای سیت فلزی و طراحی های High Performance یا Triple Offset معمولاً برای شرایط سخت تر صنعتی مورد استفاده قرار می گیرند.

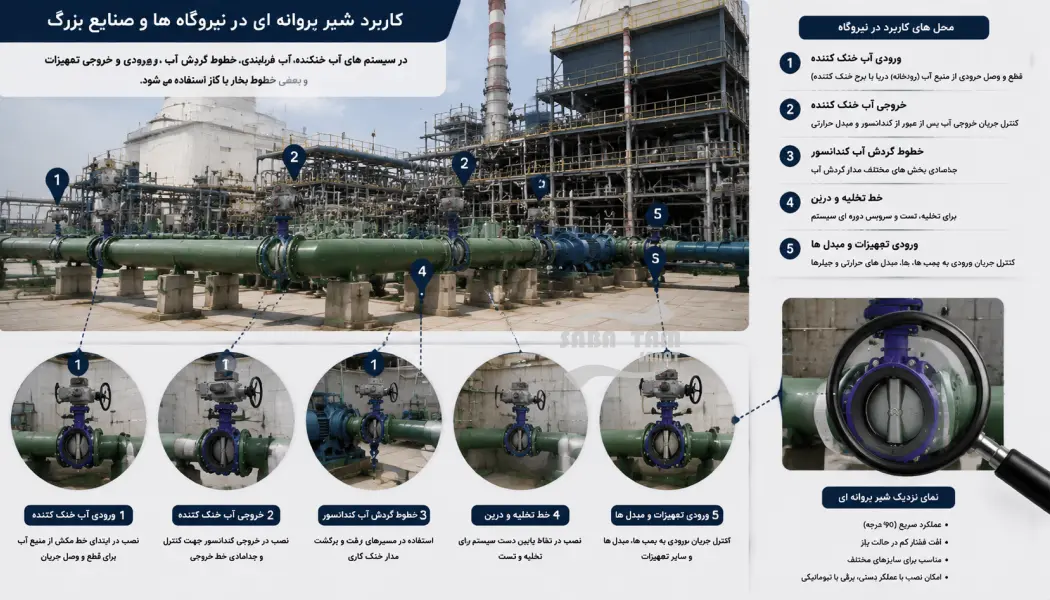

کاربرد شیر پروانه ای در نیروگاه ها و صنایع بزرگ

در نیروگاه ها و مجموعه های صنعتی بزرگ، شیر پروانه ای در سیستم های آب خنک کننده، آب فرایندی، خطوط گردش آب، ورودی و خروجی تجهیزات و بعضی خطوط بخار یا گاز استفاده می شود. امکان ساخت در سایزهای بزرگ، وزن کمتر و اشغال فضای محدود، این شیر را برای خطوط با قطر بالا مناسب می کند.

در این کاربردها باید شرایطی مانند دمای کاری، اختلاف فشار، سرعت جریان، احتمال کاویتاسیون و تعداد دفعات باز و بسته شدن بررسی شود. برای سرویس های حساس ممکن است استفاده از شیرهای صنعتی با عملگر اتوماتیک و سامانه کنترل موقعیت ضروری باشد.

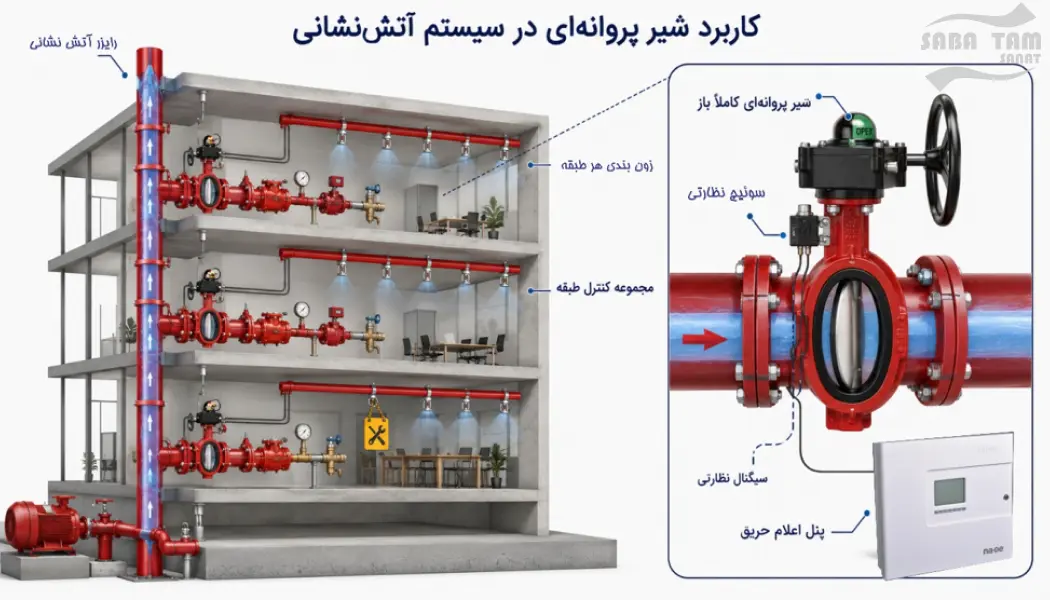

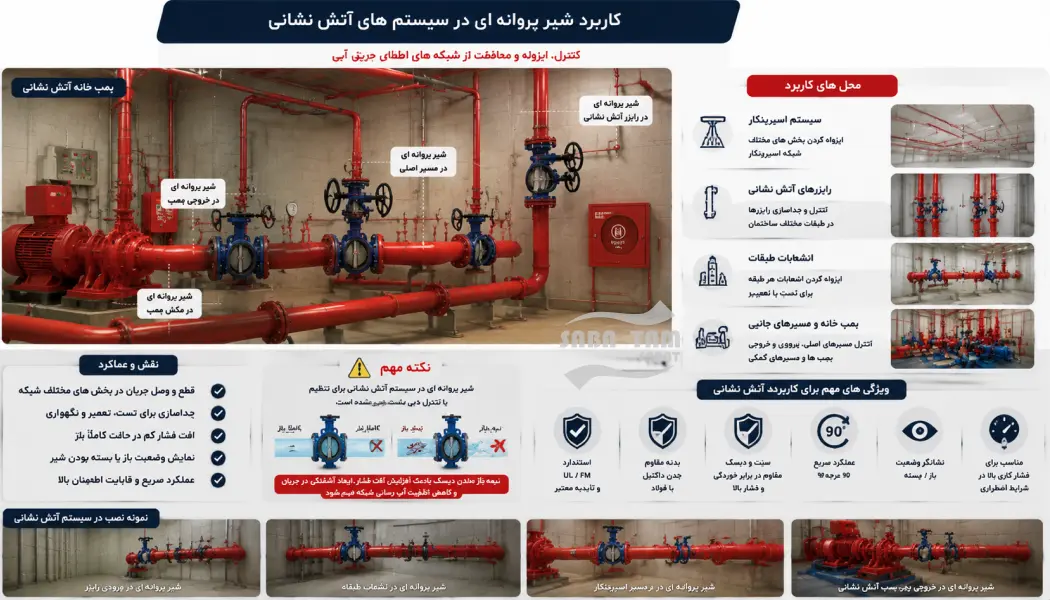

کاربرد شیر پروانه ای در سیستم های آتش نشانی

شیر پروانه ای آتش نشانی به عنوان عضوی از خانواده شیرآلات آتش نشانی، یکی از تجهیزات کنترلی مهم در شبکه های اطفای حریق آبی است و برای قطع، وصل و جداسازی بخش های مختلف لوله کشی استفاده می شود. ساختار فشرده، عملکرد سریع، افت فشار نسبتاً کم در حالت کاملاً باز و امکان مشاهده وضعیت شیر، باعث شده است این محصول در سیستم های اسپرینکلر، رایزرهای آتش نشانی، انشعابات طبقات و بخش هایی از پمپ خانه کاربرد گسترده ای داشته باشد.

وظیفه اصلی شیر پروانه ای در شبکه تاسیسات آتش نشانی ساختمان، کنترل دبی یا تنظیم معمول جریان نیست؛ بلکه باید در شرایط بهره برداری کاملاً باز باشد و فقط هنگام آزمایش، تعمیر یا جداسازی بخشی از سیستم بسته شود. نیمه باز باقی ماندن دیسک می تواند موجب افزایش افت فشار، ایجاد آشفتگی در جریان و کاهش ظرفیت آب رسانی شبکه شود.

استفاده در شبکه اسپرینکلر آتش نشانی

در شبکه های اسپرینکلر از شیر پروانه ای برای کنترل و جداسازی ناحیه های مختلف سیستم استفاده می شود. برای مثال، در ساختمان های چندطبقه می توان هر طبقه یا هر زون را به یک شیر کنترل مستقل مجهز کرد تا هنگام تعمیرات، آزمایش یا بروز نشتی، تنها همان بخش از مدار خارج شود و سایر قسمت های ساختمان فعال باقی بمانند.

شیر پروانه ای ممکن است بخشی از مجموعه کنترل طبقه یا Floor Control Valve Assembly باشد. این مجموعه معمولاً علاوه بر شیر کنترل، شامل تجهیزات دیگری مانند موارد زیر است:

• شیر یک طرفه
• فلوسوئیچ آتش نشانی
• فشارسنج
• مجموعه شیر تست و درین

محل نصب و اجزای دقیق آن باید مطابق نقشه های تأییدشده و الزامات پروژه تعیین شود. NFPA نیز تأکید می کند که شیرهای مجموعه کنترل طبقه باید تحت نظارت باشند

استفاده در رایزر و زون های آتش نشانی

در رایزرهای آتش نشانی، شیر پروانه ای برای جداسازی طبقات، ناحیه های حریق یا شاخه های اصلی به کار می رود. این طراحی امکان می دهد عملیات تعمیر و نگهداری یک زون بدون تخلیه کامل شبکه یا غیرفعال کردن تمام ساختمان انجام شود.

شیر باید در محلی نصب شود که قابل مشاهده، بازرسی و دسترسی باشد. همچنین فضای کافی برای حرکت فلکه، سرویس گیربکس و آزمایش سوئیچ نظارتی در نظر گرفته شود. نصب شیر در سقف کاذب یا فضای بسته ای که دسترسی مناسبی ندارد، بازرسی و نگهداری دوره ای را دشوار می کند.

شیر پروانه ای دارای سوئیچ نظارتی

در بسیاری از سیستم های آتش نشانی از شیر پروانه ای گیربکسی دارای سوئیچ نظارتی یا Tamper Switch استفاده می شود. این سوئیچ وضعیت شیر را کنترل می کند و اگر شیر از حالت کاملاً باز خارج شود، سیگنال نظارتی جداگانه ای به پنل اعلام حریق ارسال می کند.

هدف سوئیچ نظارتی، راه اندازی سیستم اطفا یا سیستم اعلام وقوع حریق نیست؛ بلکه هشدار می دهد که وضعیت یکی از شیرهای کنترل تغییر کرده و ممکن است مسیر آب رسانی به بخشی از شبکه محدود یا مسدود شده باشد. NFPA نظارت بر شیرها را روشی برای اطمینان از حفظ یکپارچگی و آماده به کاری شبکه معرفی می کند.

سوئیچ نظارتی باید به درستی تنظیم شود تا پیش از بسته شدن مؤثر مسیر آب، تغییر وضعیت شیر را گزارش کند. سیم کشی آن نیز باید به ورودی نظارتی پنل متصل شود؛ نه اینکه به عنوان سیگنال آلارم حریق در نظر گرفته شود.

کاربرد شیر پروانه ای در پمپ خانه آتش نشانی

در پمپ خانه، شیرهای قطع و وصل برای جداسازی پمپ، شیر یک طرفه و سایر تجهیزات هنگام تعمیرات ضروری هستند. شیر پروانه ای تأییدشده می تواند در بخش هایی از خطوط خروجی، مسیر تست یا انشعابات جانبی مورد استفاده قرار گیرد؛ مشروط بر اینکه نوع شیر، محل نصب، سایز و فشار کاری آن با طراحی سیستم و الزامات استاندارد هماهنگ باشد.

در مورد خط مکش پمپ آتش نشانی نباید یک حکم کلی برای همه پروژه ها صادر کرد. الزامات NFPA 20 بر استفاده از شیر نشانگر وضعیت و جلوگیری از ایجاد شرایط نامناسب جریان در مکش تمرکز دارد. پذیرش شیر پروانه ای در این قسمت به نوع پمپ، آرایش لوله کشی، فهرست شدن شیر برای کاربرد موردنظر، ویرایش استاندارد مورد استناد و نظر مرجع ذی صلاح بستگی دارد. بنابراین در بسیاری از طراحی ها، شیر کشویی OS&Y انتخاب متداول تر و مطمئن تری برای مکش است، اما انتخاب نهایی باید با مدارک فنی و نقشه تأییدشده پروژه انجام شود. هدف NFPA 20 تأمین قابلیت اطمینان در انتخاب و نصب پمپ های آتش نشانی ساختمان است.

مقایسه شیر پروانه ای با دیگر شیرها

انتخاب شیر مناسب در سیستم های آبرسانی، تأسیساتی، صنعتی و آتش نشانی به عواملی مانند فشار و دمای کاری، قطر لوله، فضای نصب، افت فشار، نوع سیال و روش تعمیر و نگهداری بستگی دارد. شیر پروانه ای به دلیل ابعاد فشرده، وزن کم و عملکرد سریع، یکی از گزینه های پرکاربرد است؛ اما در بعضی شرایط، شیر کشویی یا مدل دیگری از شیر پروانه ای عملکرد مناسب تری خواهد داشت.

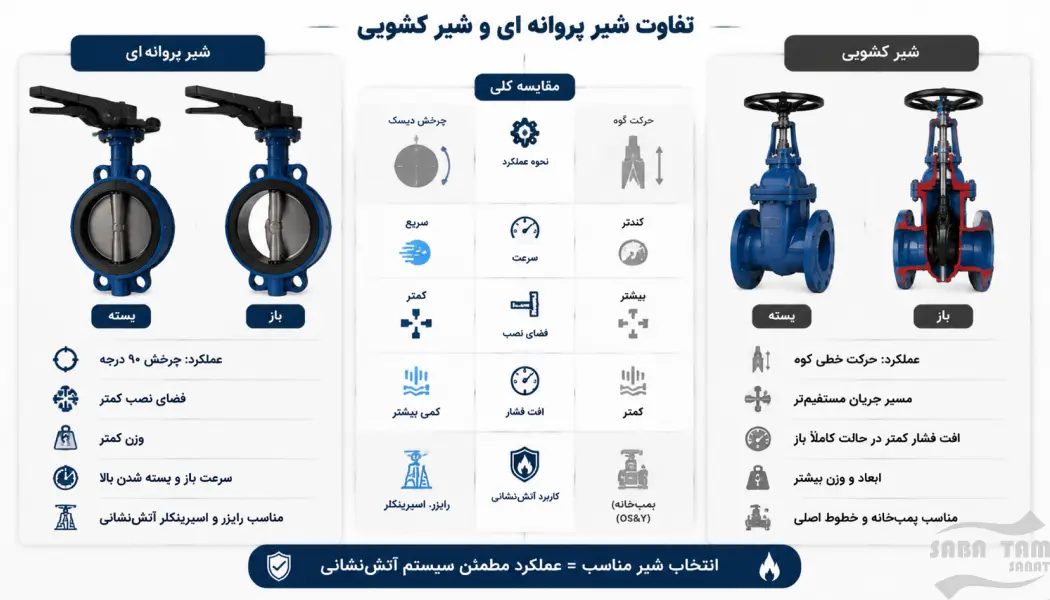

تفاوت شیر پروانه ای و شیر کشویی

مهم ترین تفاوت شیر پروانه ای و شیر کشویی به ساختار داخلی و نحوه باز و بسته شدن آن ها مربوط می شود. در شیر پروانه ای، یک دیسک دایره ای با چرخش ۹۰ درجه مسیر سیال را باز یا بسته می کند. در شیر کشویی، یک گوه یا صفحه به صورت خطی بالا و پایین می رود و از مسیر جریان خارج یا وارد آن می شود.

شیر پروانه ای تنها با یک چهارم دور فلکه یا حرکت گیربکس باز و بسته می شود؛ بنابراین عملکرد آن سریع تر است و فضای کمتری برای نصب نیاز دارد. وزن و ابعاد این شیر، به خصوص در قطرهای بالا، معمولاً کمتر از شیر کشویی است و همین موضوع حمل، نصب و اجرای آن را آسان تر می کند.

در مقابل، عضو مسدودکننده شیر کشویی در حالت کاملاً باز تقریباً از مسیر جریان خارج می شود. به همین دلیل، شیر کشویی تمام باز معمولاً مسیر مستقیم تری برای عبور سیال فراهم می کند. در شیر پروانه ای، دیسک و بخشی از محور حتی در حالت کاملاً باز داخل مسیر باقی می مانند و مقداری افت فشار و آشفتگی جریان ایجاد می کنند.

شیر کشویی برای باز و بسته شدن کامل طراحی شده و نباید برای تنظیم جریان در وضعیت نیمه باز استفاده شود؛ زیرا سرعت سیال می تواند به گوه و سیت آسیب برساند. شیر پروانه ای در بعضی کاربردها امکان کنترل نسبی جریان را دارد، اما استفاده دقیق و مداوم برای کنترل دبی به طراحی شیر، منحنی عملکرد و نوع عملگر وابسته است.

در سیستم های آتش نشانی، هر دو شیر می توانند نقش شیر قطع و وصل را داشته باشند؛ اما نوع و محل استفاده آن ها یکسان نیست. شیر پروانه ای گیربکسی دارای نشانگر وضعیت و سوئیچ نظارتی، در رایزرها، مجموعه کنترل طبقات و بخش های مختلف شبکه اسپرینکلر کاربرد زیادی دارد. شیر قطع کن OS&Y نیز به دلیل نمایش مستقیم وضعیت باز یا بسته ساقه، در پمپ خانه های آتش نشانی و بعضی خطوط اصلی بسیار متداول است. انتخاب نهایی باید براساس استاندارد پروژه، تأییدیه محصول و نظر مرجع ذی صلاح انجام شود.

جدول مقایسه شیر پروانه ای و شیر کشویی

مزایا و معایب شیر پروانه ای و شیر کشویی نسبت به یکدیگر

مزیت اصلی شیر پروانه ای، ساختار کوچک و سبک آن است. این شیر سریع باز و بسته می شود، فضای کمی اشغال می کند و در سایزهای بزرگ می تواند هزینه نصب و پشتیبانی کمتری داشته باشد. امکان تجهیز آن به اهرم، گیربکس، عملگر برقی یا پنوماتیکی نیز استفاده از شیر را در سیستم های دستی و اتوماتیک، مخصوصا سیستم های اطفا حریق اتوماتیک آسان می کند.

مهم ترین محدودیت شیر پروانه ای، باقی ماندن دیسک در مسیر جریان است. این وضعیت می تواند افت فشار و آشفتگی ایجاد کند و در سیالات حاوی ذرات جامد، امکان برخورد یا تجمع مواد اطراف دیسک وجود دارد. عملکرد آب بندی و محدوده دما و فشار نیز به نوع سیت، طراحی دیسک و کیفیت ساخت شیر وابسته است.

شیر کشویی در حالت کاملاً باز، مسیر عبور نسبتاً مستقیمی ایجاد می کند و برای خطوطی که حداقل مانع در مسیر جریان اهمیت دارد، انتخاب مناسبی است. این شیر در خطوط اصلی آب، بعضی پمپ خانه ها و کاربردهای قطع و وصل کامل استفاده می شود.

در مقابل، شیر کشویی معمولاً سنگین تر، بلندتر و کندتر از شیر پروانه ای است. باز و بسته کردن آن به چندین دور فلکه نیاز دارد و فضای بیشتری برای حرکت ساقه و دسترسی تعمیراتی می خواهد. همچنین در صورت رسوب گرفتگی، خوردگی یا آسیب سیت، عملکرد آن می تواند با مشکل مواجه شود.

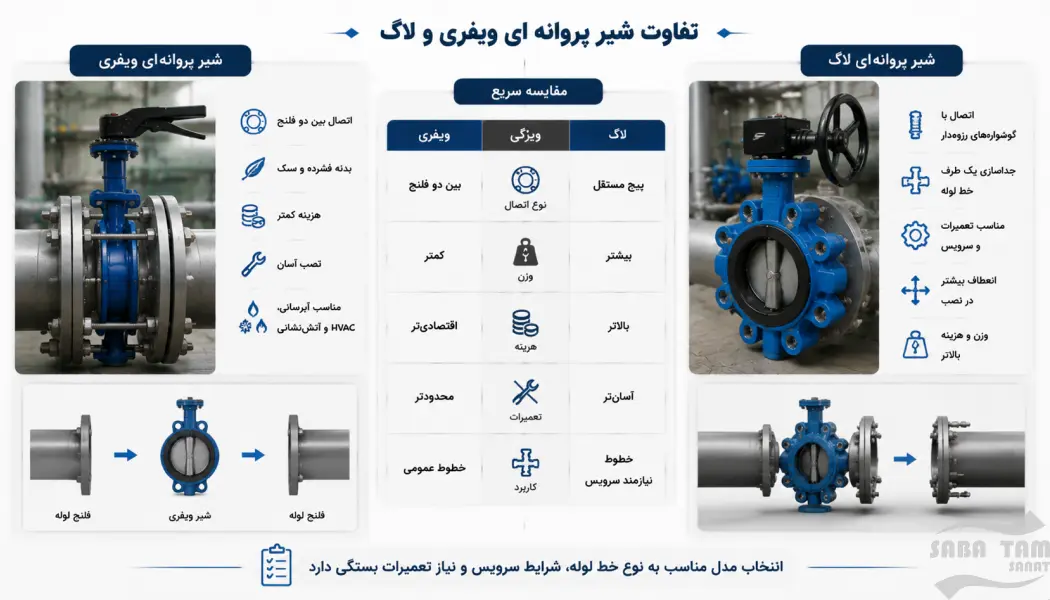

تفاوت شیر پروانه ای ویفری و لاگ

شیر پروانه ای ویفری و لاگ از نظر عملکرد داخلی مشابه هستند و هر دو با چرخش دیسک جریان را قطع یا برقرار می کنند. تفاوت اصلی این دو مدل در شکل بدنه و نحوه اتصال آن ها به فلنج های خط لوله است.

شیر پروانه ای ویفری بدنه ای باریک و فشرده دارد و میان دو فلنج لوله قرار می گیرد. پیچ های بلند از اطراف فلنج ها عبور می کنند و شیر را در جای خود نگه می دارند. این ساختار باعث کاهش وزن، ابعاد و هزینه محصول می شود و مدل ویفری را به گزینه ای اقتصادی برای سیستم های آبرسانی، HVAC و بسیاری از شبکه های آتش نشانی تبدیل می کند.

شیر پروانه ای لاگ در اطراف بدنه دارای گوشواره های مجزا و رزوه دار است. پیچ های هر سمت به صورت مستقل وارد این گوشواره ها می شوند؛ بنابراین اتصال دو طرف شیر به یکدیگر وابسته نیست. این ویژگی امکان بازکردن یک سمت خط لوله را فراهم می کند، درحالی که سمت دیگر شیر همچنان به لوله متصل باقی می ماند.

مدل لاگ برای خطوطی مناسب تر است که نیاز به جداسازی، سرویس یا تعمیرات دوره ای دارند. بااین حال، امکان استفاده از شیر لاگ در انتهای خط به معنای تحمل نامحدود فشار نیست. فشار مجاز در سرویس انتهای خط ممکن است از فشار نامی عادی شیر کمتر باشد و باید حتماً در اطلاعات فنی سازنده بررسی شود.

مدل ویفری معمولاً سبک تر و ارزان تر است، اما بازکردن یک سمت خط می تواند به مهار و اتصال سمت دیگر وابسته باشد. مدل لاگ وزن و هزینه بیشتری دارد، ولی انعطاف بالاتری در تعمیرات و جداسازی بخش های مختلف لوله کشی ارائه می دهد.

جدول مقایسه شیر پروانه ای ویفری و لاگ

مزایا و معایب شیر پروانه ای ویفری و لاگ نسبت به یکدیگر

شیر پروانه ای ویفری به دلیل بدنه باریک، وزن کم و قیمت اقتصادی، برای پروژه هایی مناسب است که محدودیت فضا و هزینه دارند. نصب آن میان دو فلنج ساده است و در بسیاری از کاربردهای عمومی عملکرد مطلوبی ارائه می دهد. در مقابل، اتصال دو طرف آن مستقل نیست و برای بازکردن یک سمت خط معمولاً باید وضعیت کل اتصال و پیچ های سراسری در نظر گرفته شود.

شیر پروانه ای لاگ اتصال مطمئن تر و مستقل تری در دو طرف بدنه ایجاد می کند. این ویژگی عملیات تعمیر، تعویض تجهیزات یا جداسازی بخشی از خط را آسان تر می سازد. معایب آن شامل وزن بیشتر، قیمت بالاتر و تعداد بیشتر نقاط رزوه دار است که باید هنگام نصب و سرویس از سلامت آن ها اطمینان حاصل شود.

در نتیجه، نمی توان یک مدل را در تمام پروژه ها بهتر دانست. شیر پروانه ای ویفری برای نصب فشرده و اقتصادی مناسب تر است، شیر لاگ مزیت بیشتری در جداسازی و تعمیرات دارد و شیر کشویی برای مسیرهای نیازمند عبور مستقیم تر جریان انتخاب قابل توجهی محسوب می شود. تصمیم نهایی باید براساس شرایط واقعی خط و مشخصات فنی مدل موردنظر گرفته شود.

راهنمای انتخاب شیر پروانه ای مناسب

برای انتخاب شیر پروانه ای مناسب نباید فقط قطر لوله یا قیمت محصول را در نظر گرفت. فشار و دبی سیستم، نوع و دمای سیال، روش اتصال، جنس قطعات، نوع آب بندی و شرایط نصب همگی بر عملکرد و طول عمر شیر تأثیر می گذارند. انتخاب اشتباه می تواند باعث افزایش افت فشار، نشتی، خرابی آب بند، خوردگی قطعات یا عملکرد نامناسب شیر شود.

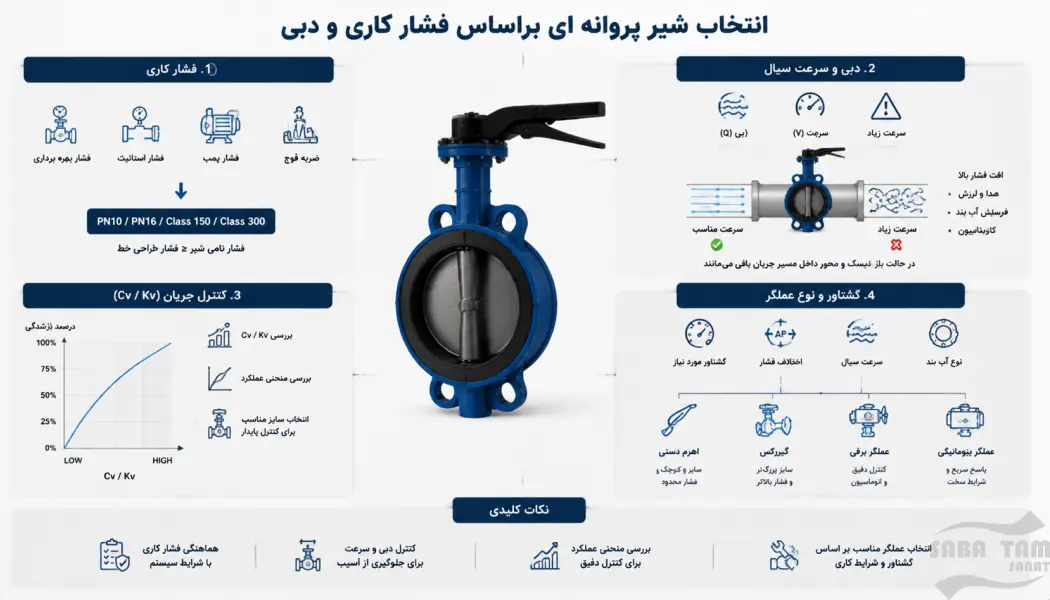

انتخاب شیر پروانه ای براساس فشار کاری و دبی

فشار کاری شیر باید با بیشترین فشاری که ممکن است در سیستم ایجاد شود، هماهنگ باشد. برای این منظور لازم است علاوه بر فشار معمول بهره برداری، فشار استاتیک، فشار ناشی از عملکرد پمپ و افزایش لحظه ای فشار یا ضربه قوچ نیز بررسی شود. فشار نامی درج شده روی شیر مانند PN10، PN16 یا کلاس های فشاری ASME باید حداقل برابر با فشار طراحی خط باشد.

یکسان بودن سایز اسمی شیر و لوله، به تنهایی به معنای انتخاب صحیح نیست. مقدار دبی و سرعت عبور سیال نیز باید کنترل شود؛ زیرا سرعت زیاد می تواند موجب افزایش افت فشار، ایجاد صدا، لرزش، فرسایش آب بند و پدیده کاویتاسیون شود. در حالت کاملاً باز نیز دیسک و محور شیر پروانه ای داخل مسیر جریان باقی می مانند و بر ضریب افت فشار تأثیر می گذارند.

اگر از شیر پروانه ای برای کنترل جریان استفاده شود، باید ضریب جریان یا Cv/Kv و منحنی عملکرد شیر بررسی شود. برای کاربردهای دقیق کنترلی، انتخاب سایز و عملگر باید براساس محاسبات مهندسی انجام شود؛ زیرا بزرگ انتخاب کردن شیر می تواند کنترل دبی را دشوار و ناپایدار کند.

همچنین گشتاور لازم برای حرکت دیسک به سایز شیر، اختلاف فشار، سرعت سیال و نوع آب بند وابسته است. اهرم دستی معمولاً برای سایزهای کوچک و فشارهای محدود مناسب است، درحالی که برای شیرهای بزرگ تر یا شرایط کاری سنگین، استفاده از گیربکس، عملگر برقی یا پنوماتیکی ضرورت پیدا می کند.

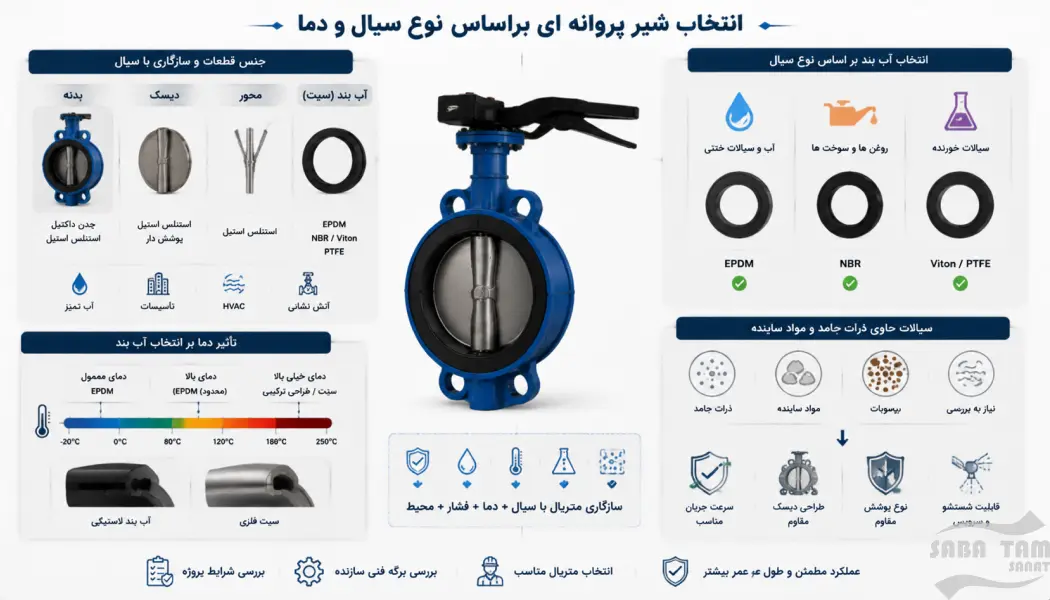

انتخاب شیر پروانه ای براساس نوع سیال و دما

جنس بدنه، دیسک، محور و آب بند باید با سیال عبوری سازگار باشد. برای آب تمیز و بسیاری از سیستم های تأسیساتی، بدنه چدن داکتیل، دیسک فولاد زنگ نزن یا پوشش دار و آب بند EPDM انتخاب رایجی است. بااین حال، مشخصات دقیق متریال باید براساس کیفیت آب، مواد افزودنی و شرایط پروژه بررسی شود.

برای روغن ها، سوخت ها و بعضی سیالات نفتی، NBR می تواند انتخاب مناسب تری باشد؛ زیرا EPDM معمولاً برای تماس با مواد نفتی توصیه نمی شود. در محیط های خورنده ممکن است استفاده از دیسک استنلس استیل، آلیاژهای مقاوم، پوشش های تخصصی یا آب بندهای سازگار شیمیایی ضروری باشد.

دمای سیال نیز مستقیماً بر انتخاب آب بند اثر می گذارد. آب بندی لاستیکی برای بسیاری از کاربردهای آب و دماهای معمول مناسب است، اما در دماهای بالا ممکن است سخت، متورم یا تخریب شود. در چنین شرایطی از سیت های فلزی یا طراحی های ترکیبی استفاده می شود.

سیالات حاوی ذرات جامد، مواد ساینده یا رسوبات نیز به بررسی بیشتری نیاز دارند. تماس ذرات با لبه دیسک و سیت می تواند موجب کاهش کیفیت آب بندی یا فرسایش قطعات شود. در این کاربردها باید سرعت جریان، نوع پوشش، طراحی دیسک و امکان شست وشو یا سرویس شیر بررسی شود.

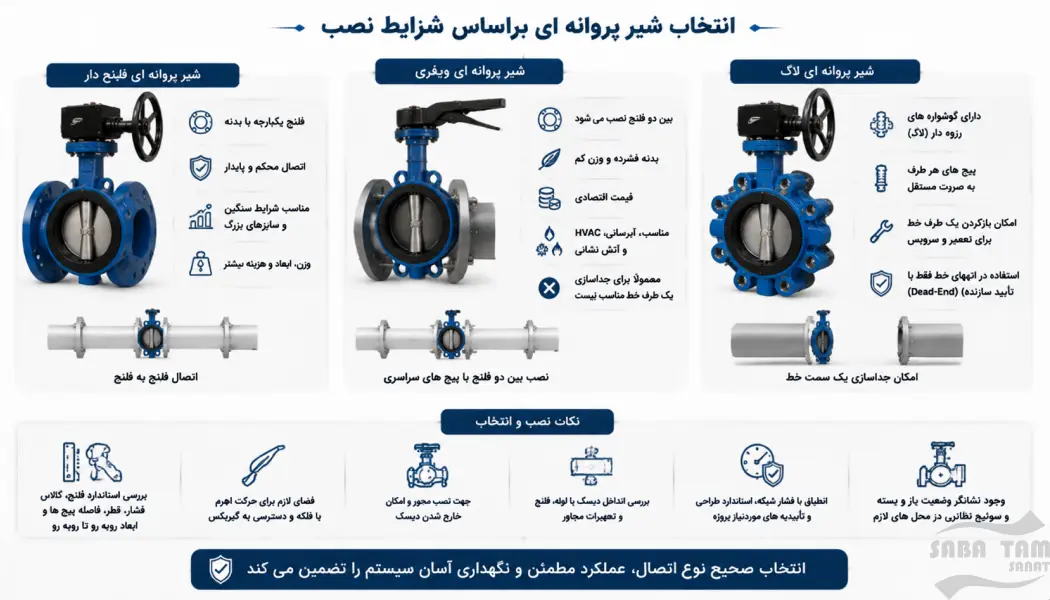

انتخاب شیر پروانه ای براساس شرایط نصب؛ فلنج دار، ویفری یا لاگ

نوع اتصال شیر باید با فلنج های خط لوله، فضای موجود و روش نگهداری سیستم هماهنگ باشد. استاندارد سوراخ کاری، کلاس فشار، قطر فلنج، فاصله پیچ ها و ابعاد روبه رو تا روبه روی شیر باید پیش از خرید کنترل شود. یکسان بودن قطر اسمی، تضمین نمی کند که شیر و فلنج با یکدیگر سازگار باشند.

شیر پروانه ای فلنج دار دارای دو فلنج کامل و یکپارچه با بدنه است. این مدل اتصال محکم و پایداری ایجاد می کند و برای خطوط صنعتی، سایزهای بزرگ و شرایط کاری سنگین مناسب است. در مقابل، وزن، ابعاد و هزینه آن معمولاً از مدل های ویفری بیشتر است.

شیر پروانه ای ویفری میان دو فلنج خط لوله قرار می گیرد و با پیچ های سراسری مهار می شود. بدنه فشرده، وزن کم و قیمت اقتصادی از مزایای اصلی این مدل است. ویفری برای تأسیسات ساختمانی، خطوط آبرسانی، HVAC و بسیاری از شبکه های آتش نشانی کاربرد دارد؛ اما معمولاً برای جداسازی مستقل یک سمت خط انتخاب مناسبی نیست.

شیر پروانه ای لاگ دارای گوشواره های رزوه دار در اطراف بدنه است و پیچ های هر طرف به صورت مستقل به آن متصل می شوند. این ساختار امکان بازکردن یک سمت خط را برای تعمیر یا تعویض تجهیزات فراهم می کند. استفاده از مدل لاگ در انتهای خط تنها زمانی مجاز است که سازنده، قابلیت Dead-End Service و فشار قابل تحمل آن را تأیید کرده باشد.

علاوه بر نوع اتصال، فضای لازم برای حرکت اهرم یا فلکه، دسترسی به گیربکس، جهت نصب محور، امکان خارج شدن دیسک از محدوده بدنه و تداخل آن با لوله یا فلنج نیز باید بررسی شود. در بعضی موارد، قطر داخلی نامناسب فلنج یا نزدیکی بیش از حد تجهیزات می تواند مانع حرکت کامل دیسک شود.

در سیستم های آتش نشانی، شیر باید متناسب با فشار شبکه، استاندارد طراحی، نوع اتصال و تأییدیه های موردنیاز پروژه انتخاب شود. وجود نشانگر وضعیت باز و بسته و، در محل های لازم، سوئیچ نظارتی نیز از نکات مهم انتخاب شیر پروانه ای آتش نشانی است.

نگهداری و سرویس شیر پروانه ای

نگهداری صحیح شیر پروانه ای نقش مهمی در جلوگیری از نشتی، خوردگی، گیرکردن دیسک و خرابی آب بند دارد. برنامه سرویس باید براساس نوع سیال، فشار و دمای کاری، تعداد دفعات عملکرد، شرایط محیطی و دستورالعمل سازنده تنظیم شود. شیرهای نصب شده در محیط های مرطوب، خورنده یا خطوطی که مدت زیادی بدون حرکت باقی می مانند، معمولاً به بازرسی دقیق تری نیاز دارند.

پیش از بازکردن شیر یا انجام تعمیرات داخلی، خط لوله باید از سرویس خارج، فشار آن کاملاً تخلیه و سیال موجود به شکل ایمن تخلیه شود. در سیستم های آتش نشانی، خارج کردن شیر از مدار باید با هماهنگی مسئول ایمنی انجام شود و پس از پایان کار، شیر به حالت بهره برداری بازگردد.

چک لیست سرویس دوره ای شیر پروانه ای

در هر بازدید دوره ای، ابتدا وضعیت ظاهری بدنه، گیربکس، اهرم یا فلکه بررسی می شود. وجود ترک، زنگ زدگی، پوسته شدن پوشش، تغییر شکل بدنه یا آثار نشتی در اطراف فلنج ها و محور می تواند نشانه نیاز به تعمیر باشد.

پیچ ها و اتصالات باید از نظر شل شدن، خوردگی و محکم بودن یکنواخت کنترل شوند. سفت کردن بیش از حد یا نامتقارن پیچ های فلنج ممکن است باعث تغییر شکل آب بند، افزایش گشتاور و اختلال در حرکت دیسک شود؛ بنابراین گشتاور بستن پیچ ها باید مطابق دستورالعمل سازنده باشد.

شیر باید در صورت مجازبودن شرایط سیستم، در تمام محدوده عملکرد باز و بسته شود. حرکت دیسک باید یکنواخت و بدون گیرکردن، صدای غیرعادی یا نیاز به نیروی بیش از حد باشد. افزایش ناگهانی گشتاور می تواند ناشی از رسوب، خوردگی محور، تغییر شکل آب بند، ورود جسم خارجی یا خرابی گیربکس باشد.

وضعیت نشانگر باز و بسته باید با موقعیت واقعی دیسک مطابقت داشته باشد. در شیرهای دارای عملگر برقی یا پنوماتیکی، عملکرد لیمیت سوئیچ ها، توقف های انتهایی و فرمان دستی اضطراری نیز باید آزمایش شود.

در شیر پروانه ای آتش نشانی، علاوه بر موارد فوق باید عملکرد سوئیچ نظارتی کنترل شود. خروج شیر از وضعیت کاملاً باز باید سیگنال نظارتی صحیحی را به پنل اعلام حریق ارسال کند. پس از پایان آزمایش نیز لازم است شیر کاملاً باز شود، سیگنال نظارتی برطرف گردد و بازگشت سیستم به وضعیت عادی ثبت شود.

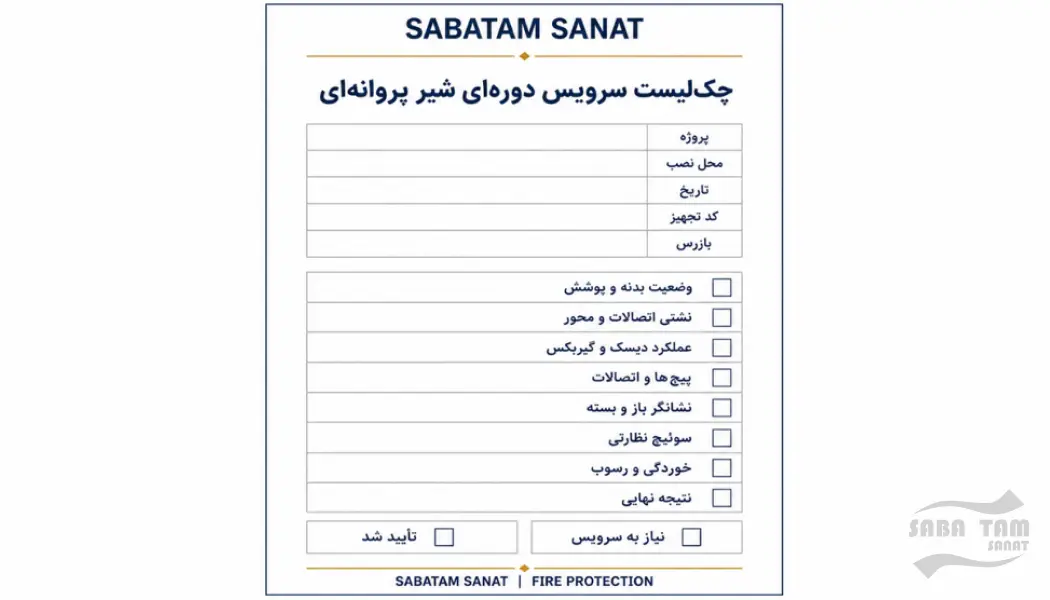

نمونه چک لیست صباتام صنعت :

جلوگیری از خوردگی و فرسایش شیر پروانه ای

انتخاب متریال سازگار با سیال، مؤثرترین راه جلوگیری از خوردگی است. جنس بدنه، دیسک، محور، پیچ ها و آب بند باید با ترکیبات شیمیایی سیال، دمای کار و شرایط محیطی هماهنگ باشد. برای خطوط آب، استفاده از بدنه چدن داکتیل با پوشش اپوکسی و دیسک مقاوم در برابر خوردگی رایج است؛ اما کیفیت و ضخامت پوشش باید با مشخصات پروژه مطابقت داشته باشد.

آسیب دیدگی پوشش بدنه، به خصوص در لبه ها، محل پیچ ها و نواحی تماس با فلنج، باید سریعاً ترمیم شود. باقی ماندن رطوبت روی قسمت های بدون پوشش می تواند خوردگی را از همان نقاط آغاز کند. در محیط های باز یا مرطوب نیز لازم است از عملگر و گیربکس با درجه حفاظت مناسب استفاده شود.

سرعت بیش از حد سیال، ذرات ساینده و عملکرد طولانی شیر در حالت نیمه باز می توانند موجب فرسایش دیسک و آب بند شوند. اگر شیر فقط برای قطع و وصل طراحی شده است، باید در حالت بهره برداری کاملاً باز یا کاملاً بسته باشد. استفاده مداوم در موقعیت میانی تنها برای مدل هایی مناسب است که سازنده آن ها را برای کنترل جریان طراحی کرده باشد.

رسوبات اطراف دیسک و سیت نیز می توانند باعث افزایش گشتاور و کاهش کیفیت آب بندی شوند. شست وشوی دوره ای خط و جلوگیری از ورود ذرات خارجی، عمر شیر را افزایش می دهد. استفاده از ابزار فلزی یا مواد شیمیایی نامناسب برای پاک کردن آب بند ممکن است سطح سیت را خراش دهد یا ترکیب لاستیکی آن را تخریب کند.

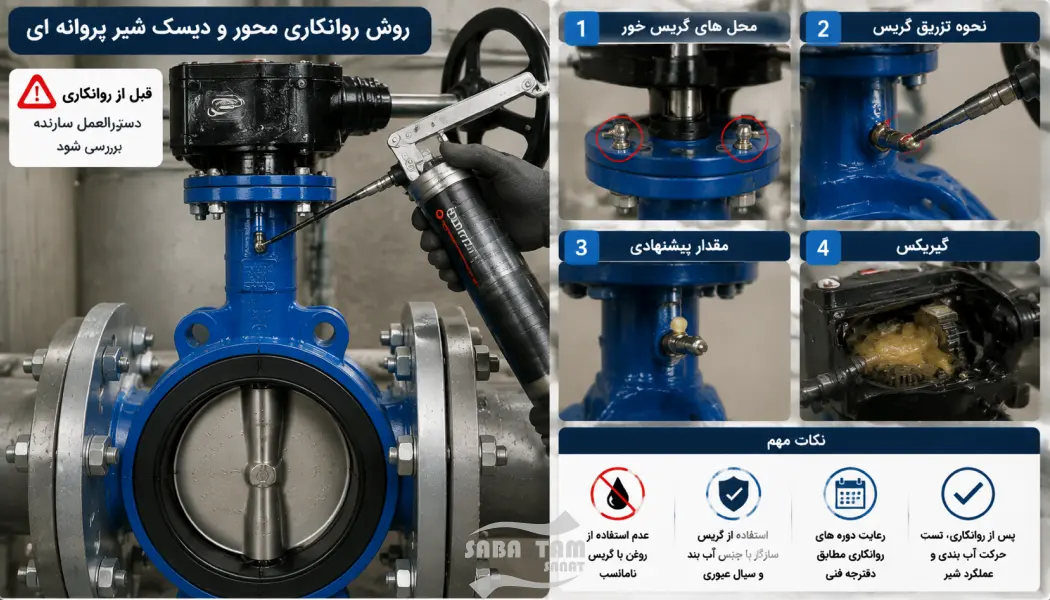

روش روانکاری محور و دیسک شیر پروانه ای

در بسیاری از شیرهای پروانه ای جدید، یاتاقان ها و آب بندهای محور به صورت خودروانکار یا آب بندی شده طراحی شده اند و در شرایط معمول به روغن کاری دوره ای نیاز ندارند. به همین دلیل، پیش از هرگونه روانکاری باید دستورالعمل سازنده بررسی شود. تزریق روغن یا گریس نامناسب می تواند به سیت لاستیکی آسیب بزند، آلودگی ایجاد کند یا گارانتی محصول را از بین ببرد.

در مدل هایی که دارای گریس خور هستند، روانکار باید فقط از محل تعیین شده و به مقدار توصیه شده تزریق شود. نوع گریس باید با جنس بوش، اورینگ، آب بند و سیال عبوری سازگار باشد. برای خطوط آب شرب، استفاده از روانکار دارای تأییدیه مناسب بهداشتی ضروری است.

سطح دیسک و آب بند داخلی نباید به صورت خودسرانه با روغن های معدنی یا گریس های عمومی پوشانده شود. موادی مانند EPDM ممکن است در تماس با روانکارهای نفتی متورم یا تخریب شوند. اگر برای مونتاژ یا سرویس سیت به روانکار نیاز باشد، باید از ماده ای استفاده شود که سازنده برای همان نوع الاستومر تأیید کرده است.

گیربکس شیر نیز باید از نظر نشتی روغن، صدای غیرعادی و عملکرد نامنظم بررسی شود. اگر گیربکس دارای برنامه تعویض گریس یا روغن است، زمان و نوع روانکار باید مطابق دفترچه فنی آن باشد. بازکردن گیربکس های آب بندی شده بدون ضرورت می تواند موجب ورود گردوغبار و رطوبت و کاهش عمر مجموعه شود.

پس از روانکاری یا تعمیر، شیر باید چند مرتبه به آرامی باز و بسته شود تا حرکت محور و دیسک بررسی گردد. سپس آب بندی، موقعیت نشانگر، عملکرد عملگر و در مدل های آتش نشانی، سیگنال سوئیچ نظارتی مجدداً آزمایش شود.

جمع بندی و توصیه

شیر پروانه ای به دلیل ساختار فشرده، وزن مناسب، عملکرد سریع و قابلیت استفاده در سایزهای مختلف، یکی از پرکاربردترین شیرها در سیستم های آبرسانی، تأسیسات HVAC، صنایع و شبکه های آتش نشانی است. بااین حال، انتخاب صحیح آن تنها براساس قطر لوله یا قیمت محصول انجام نمی شود و باید فشار و دمای کاری، دبی، نوع سیال، جنس قطعات، نوع آب بندی، روش اتصال و الزامات تعمیر و نگهداری به صورت هم زمان بررسی شوند.

برای کاربردهای عمومی و پروژه هایی با فضای محدود، شیر پروانه ای ویفری معمولاً انتخابی سبک و اقتصادی است. در خطوطی که جداسازی مستقل یک سمت یا تعمیرات دوره ای اهمیت دارد، مدل لاگ عملکرد مناسب تری ارائه می دهد. شیر پروانه ای فلنج دار نیز برای سایزهای بزرگ، اتصالات مستحکم و شرایط کاری سنگین تر گزینه قابل اعتمادتری محسوب می شود.

نوع آب بند باید کاملاً با سیال و دمای سیستم سازگار باشد. آب بند EPDM معمولاً برای آب و بسیاری از کاربردهای آتش نشانی مناسب است، درحالی که NBR بیشتر برای روغن ها و برخی سیالات نفتی استفاده می شود. برای دما، فشار یا سایش بالا نیز ممکن است سیت فلزی یا آب بندی ترکیبی ضرورت داشته باشد.

در سیستم های آتش نشانی، استفاده از شیر دارای نشانگر وضعیت باز و بسته و در محل های موردنیاز، سوئیچ نظارتی اهمیت ویژه ای دارد. شیر باید در شرایط عادی کاملاً باز باشد و بسته شدن یا تغییر وضعیت آن به درستی به پنل اعلام حریق گزارش شود. همچنین مدل انتخابی باید با فشار شبکه، استاندارد طراحی، تأییدیه های موردنیاز و نظر مرجع ذی صلاح مطابقت داشته باشد.

توصیه می شود پیش از خرید، دیتاشیت فنی شیر، کلاس فشار، استاندارد اتصال، جنس بدنه و دیسک، متریال آب بند، گشتاور عملکرد و تأییدیه دقیق همان مدل بررسی شود. پس از نصب نیز اجرای سرویس دوره ای، کنترل نشتی و خوردگی، آزمایش حرکت دیسک و بررسی عملکرد گیربکس و سوئیچ نظارتی، برای حفظ ایمنی و افزایش عمر شیر ضروری است.

در نهایت، بهترین شیر پروانه ای الزاماً گران ترین محصول نیست؛ بلکه شیری است که از نظر طراحی، متریال، نوع اتصال و شرایط بهره برداری دقیقاً با نیاز واقعی پروژه هماهنگ باشد. مشاوره با تأمین کننده متخصص و بررسی فنی پیش از انتخاب، از هزینه های تعمیر، افت عملکرد و تعویض زودهنگام تجهیزات جلوگیری می کند.
