سیستم اطفا حریق پارکینگ

پارکینگ ها به دلیل وجود خودروها، سوخت، روغن ها، کابل های برق و تجهیزات مکانیکی از جمله فضاهایی هستند که خطر آتش سوزی در آن ها بسیار بالا است. در بسیاری از ساختمان های مسکونی، تجاری و اداری، پارکینگ ها در طبقات زیرزمین قرار دارند و در صورت وقوع آتش سوزی، دود و حرارت می تواند به سرعت در کل ساختمان گسترش پیدا کند. به همین دلیل استفاده از سیستم اطفا حریق پارکینگ یکی از مهم ترین الزامات ایمنی در ساختمان ها محسوب می شود.

سیستم های اطفا حریق با هدف شناسایی سریع آتش، کنترل گسترش آن و خاموش کردن آتش در کوتاه ترین زمان طراحی می شوند.

 سیستم اطفا حریق پارکینگ چیست؟

سیستم اطفا حریق پارکینگ مجموعه ای از تجهیزات و فناوری ها است که برای تشخیص، کنترل و خاموش کردن آتش سوزی در پارکینگ ها طراحی شده اند.

این سیستم ها می توانند به صورت اتوماتیک یا دستی عمل کنند و با استفاده از آب، فوم، گاز یا مواد شیمیایی آتش را مهار کنند.
هدف اصلی این سیستم ها شامل موارد زیر است:

• تشخیص سریع حریق
• جلوگیری از گسترش حریق به سایر بخش های ساختمان
• محافظت از خودروها و تجهیزات
• حفظ جان افراد حاضر در ساختمان
• کاهش خسارات مالی
• کمترین میزان خطا در فعال شدن سیستم اعلام واطفا حریق

در بسیاری از استانداردهای ساختمانی، نصب سیستم اطفا حریق در پارکینگ های بزرگ یا چندطبقه الزامی است.

چرا پارکینگ ها به سیستم اطفا حریق نیاز دارند؟

پارکینگ ها محیط هایی هستند که به دلایل مختلف مستعد آتش سوزی هستند. برخی از مهم ترین عوامل خطر در پارکینگ ها عبارتند از:

1. وجود سوخت در خودروها: بنزین و گازوئیل مواد بسیار قابل اشتعال هستند. در صورت نشت سوخت یا تصادف خودروها، احتمال آتش سوزی افزایش می یابد.
2. سیستم های برقی: باتری خودروها، شارژرها و سیم کشی های برق در پارکینگ ها می توانند منبع جرقه یا اتصال کوتاه باشند و امکان بروز حریق را به حداکثر برسانند.
3. تجمع دود و گازهای سمی: در پارکینگ های زیرزمینی، دود ناشی از آتش به سرعت تجمع پیدا می کند و می تواند خطر خفگی ایجاد کند.
4. تراکم خودروها: وجود تعداد زیاد خودرو در فضای محدود باعث می شود آتش به سرعت از یک خودرو به خودروهای دیگر منتقل شود.

به همین دلایل، طراحی و نصب سیستم اطفا حریق پارکینگ استاندارد نقش بسیار مهمی در ایمنی ساختمان دارد.

انواع سیستم اطفا حریق پارکینگ

برای محافظت از پارکینگ ها از چند نوع سیستم اطفاء حریق استفاده می شود که هر کدام ویژگی ها و کاربردهای خاص خود را دارند.

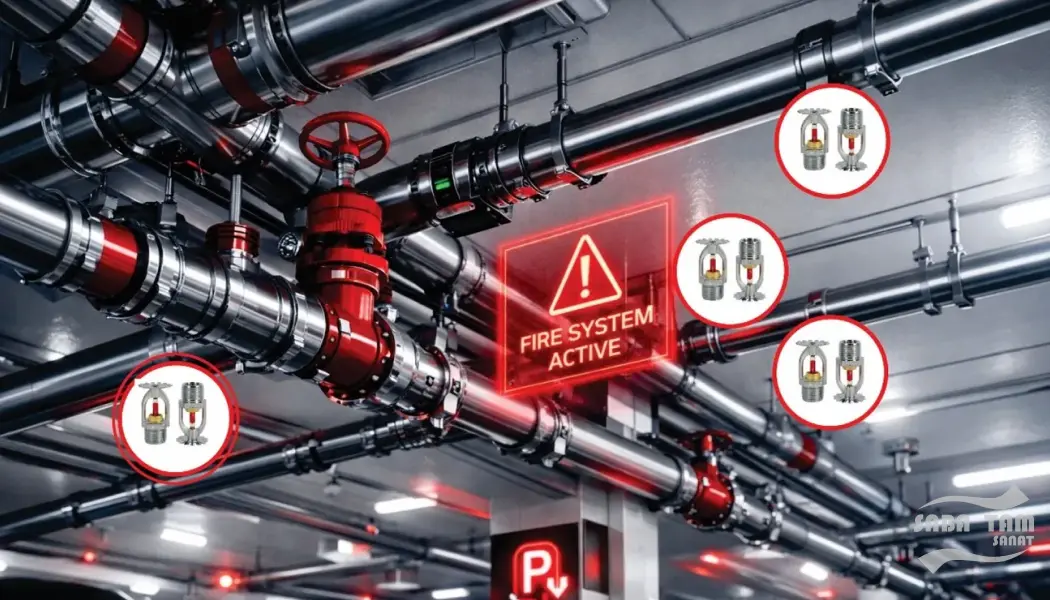

1. سیستم اسپرینکلر (Sprinkler System)

سیستم اسپرینکلر یکی از رایج ترین و موثرترین سیستم های اطفا حریق در پارکینگ ها است. در این سیستم، لوله های آب در سقف پارکینگ نصب می شوند و اسپرینکلرها در فواصل مشخص قرار می گیرند.

زمانی که دمای محیط به دلیل آتش سوزی افزایش پیدا کند، شیشه حساس به حرارت در اسپرینکلر شکسته می شود و آب با فشار روی محل آتش پاشیده می شود.

مزایای سیستم اسپرینکلر

• عملکرد کاملاً اتوماتیک
• پوشش گسترده فضا
• هزینه نگهداری پایین
• سرعت بالا در مهار آتش

به همین دلیل در بسیاری از استانداردهای بین المللی، اسپرینکلر به عنوان سیستم اصلی اطفا حریق پارکینگ معرفی شده است.

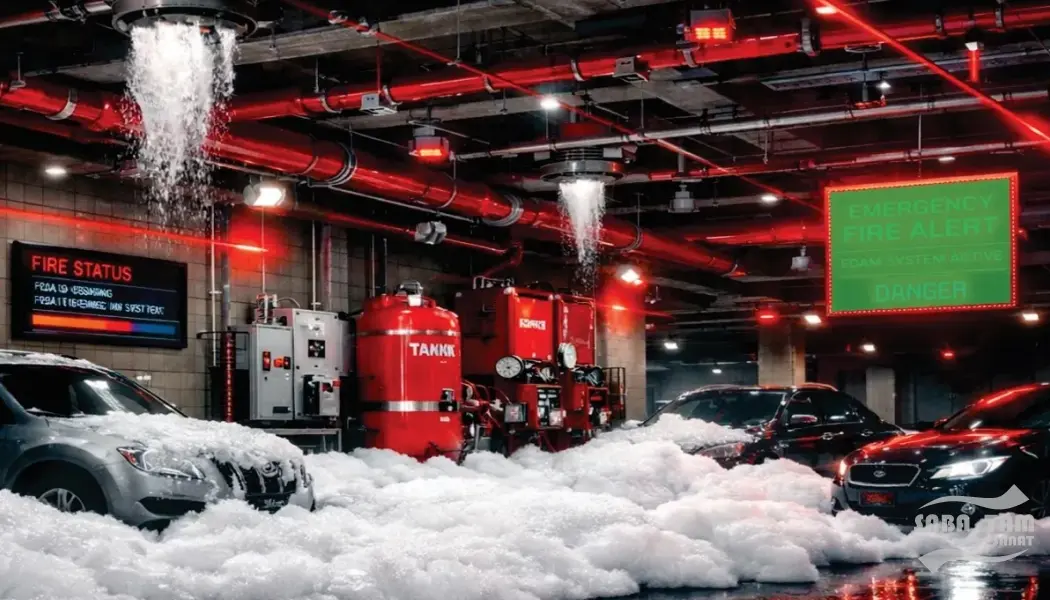

2. سیستم فوم آتش نشانی

سیستم فوم بیشتر در پارکینگ های بزرگ، پارکینگ مراکز خرید یا پارکینگ های صنعتی استفاده می شود. در این سیستم، ترکیبی از آب و فوم روی سطح آتش پاشیده می شود.

فوم با ایجاد یک لایه روی سوخت، مانع رسیدن اکسیژن به آتش شده و آن را خاموش می کند.

ویژگی های سیستم فوم

• مناسب برای آتش سوزی مایعات قابل اشتعال
• جلوگیری از شعله ور شدن مجدد
• پوشش سریع سطح آتش

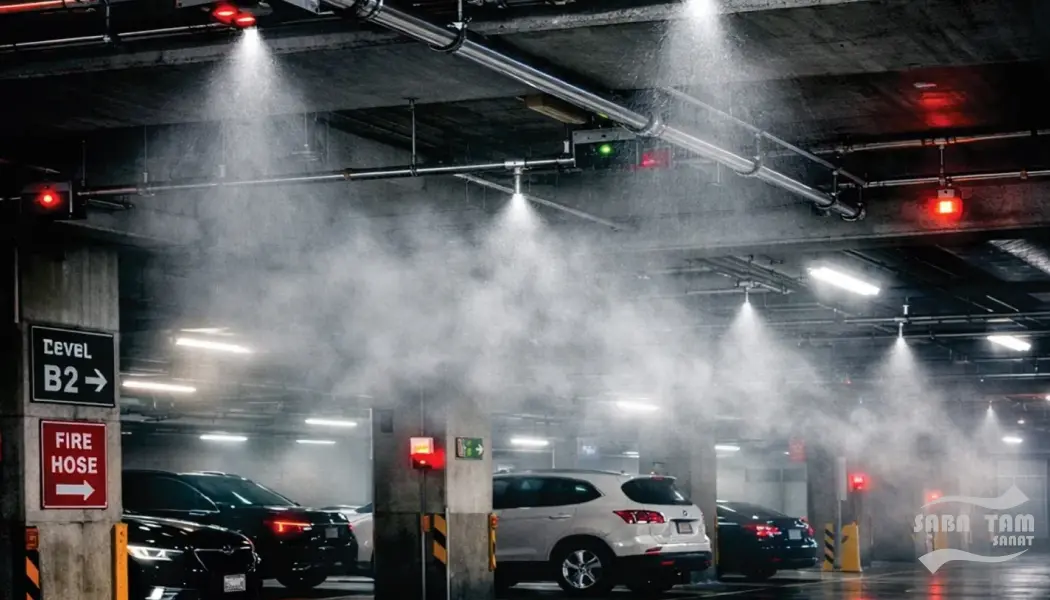

3. سیستم مه آب (Water Mist)

سیستم مه آب با پاشش قطرات بسیار ریز آب، آتش را مهار می کند. این سیستم با کاهش دمای محیط و کاهش اکسیژن اطراف شعله، باعث خاموش شدن آتش می شود.

مزایای سیستم اطفا حریق مه آب

• مصرف کمتر آب
• کاهش خسارت به تجهیزا
• کارایی بالا در فضاهای بسته

4. سیستم اطفا حریق گازی

در برخی پارکینگ های خاص، به ویژه پارکینگ هایی که تجهیزات الکتریکی زیادی دارند، از سیستم اطفا حریق گازی استفاده می شود. این سیستم ها با آزاد کردن گازهای خاصی مانند FM200 یا CO2 آتش را خاموش می کنند. با این حال استفاده از این سیستم ها در پارکینگ های عمومی کمتر رایج است.

اجزای اصلی سیستم اطفا حریق پارکینگ

یک سیستم اطفا حریق استاندارد از اجزای مختلفی تشکیل شده است که هر کدام نقش مهمی در عملکرد سیستم دارند.

1. مخزن آب آتش نشانی: این مخزن وظیفه تأمین آب مورد نیاز برای خاموش کردن آتش را بر عهده دارد.
2. پمپ آتش نشانی: پمپ ها آب را با فشار مناسب به داخل شبکه لوله کشی هدایت می کنند.
3. شبکه لوله کشی: لوله ها آب یا ماده خاموش کننده را به نقاط مختلف پارکینگ منتقل می کنند.
4. اسپرینکلرها یا نازل ها: این تجهیزات در سقف نصب می شوند و هنگام آتش سوزی فعال می شوند.
5. سیستم اعلام حریق: سیستم اعلام حریق با استفاده از دتکتورها، آتش را در مراحل اولیه تشخیص می دهد و هشدار می دهد.

استانداردهای سیستم اطفا حریق پارکینگ

طراحی سیستم های اطفا حریق باید بر اساس استانداردهای معتبر انجام شود. مهم ترین استانداردهای مورد استفاده عبارتند از:

• NFPA 13 برای طراحی سیستم اسپرینکلر
• NFPA 20 برای پمپ های آتش نشانی
• NFPA 72 برای سیستم اعلام حریق
• مقررات ملی ساختمان ایران (مبحث سوم)

رعایت این استانداردها باعث می شود سیستم اطفا حریق عملکرد قابل اعتماد و ایمنی بالایی داشته باشد. در ایران کل تجهیزات ایمنی و آتش نشانی ساختمان قبل از دریافت پایانکار باید به تائید سازمان آتش نشانی رسیده باشد . کارشناسان سازمان آتش نشانی به محل اعزام و بعد از بازرسی و تست سیستم های اعلام و اطفا حریق برای ساختمان مورد نظر تائیدیه صادر میکنند. ارائه این تائیدیه برای صدور پاین کار الزامی است.

شرکت های مشاور مورد تائید سازمان آتش نشانی (وندور لیست آتش نشانی) برای طراحی و نصب سیستم های اعلام و اطفا در وب سایت این سازمان ثبت شده اند. برند تجهیزات مورد تائید سازمان نیز به پیوست در سایت این سازمان برای عموم قابل مشاهده هستند .

www.125.ir

نکات مهم در طراحی سیستم اطفا حریق پارکینگ

در طراحی سیستم اطفا حریق پارکینگ باید به عوامل مختلفی توجه شود، از جمله:

• مساحت و ارتفاع پارکینگ
• تعداد طبقات
• نوع کاربری ساختمان
• تعداد خودروها
• نوع سیستم تهویه
• دسترسی خودروهای آتش نشانی

همچنین فاصله بین اسپرینکلرها و ظرفیت پمپ آتش نشانی ساختمان باید بر اساس استانداردها محاسبه شود.

مزایای استفاده از سیستم اطفا حریق در پارکینگ

نصب سیستم اطفا حریق در پارکینگ مزایای متعددی دارد:

• افزایش ایمنی ساختمان
• جلوگیری از گسترش آتش
• کاهش خسارات مالی
• افزایش ارزش ساختمان
• رعایت الزامات قانونی و استانداردها

در بسیاری از پروژه های ساختمانی، وجود این سیستم یکی از شرایط دریافت پایان کار ساختمان محسوب می شود.

نگهداری و بازرسی سیستم اطفا حریق

برای اطمینان از عملکرد صحیح سیستم اطفا حریق، باید به صورت دوره ای مورد بررسی و نگهداری قرار گیرد.

اقدامات مهم در نگهداری شامل موارد زیر است:

• تست دوره ای پمپ های آتش نشانی
• بررسی عملکرد اسپرینکلرها
• کنترل فشار سیستم
• بررسی مخزن آب
• تست سیستم اعلام حریق

بازرسی منظم باعث می شود در زمان حادثه سیستم بدون مشکل عمل کند.

 قیمت سیستم اطفا حریق پارکینگ و عوامل مؤثر بر آن

قیمت گذاری برای سیستم های ایمنی مخصوصا اطفا حریق معمولاً به صورت یک عدد ثابت محاسبه نمی شود و بر اساس چند پارامتر فنی در طراحی مشخص می شود. شرکت های فایر پروتکشن ابتدا محاسبات مهندسی انجام می دهند و بعد بر اساس آن برآورد هزینه می دهند. مهم ترین عوامل محاسبه قیمت عبارتند از:

1. متراژ و مساحت پارکینگ

اولین عامل، مساحت کل پارکینگ (متر مربع) است.
هرچه مساحت بیشتر باشد:

• تعداد اسپرینکلرها بیشتر می شود
• طول لوله کشی افزایش پیدا می کند
• ظرفیت پمپ و مخزن بزرگ تر می شود

به همین دلیل هزینه تقریباً به صورت قیمت به ازای هر متر مربع افزایش پیدا می کند.

2. نوع سیستم اطفا حریق

نوع تکنولوژی تاثیر زیادی روی قیمت دارد.

3. تعداد و نوع اسپرینکلرها

در طراحی طبق استاندارد NFPA 13 فاصله بین اسپرینکلرها مشخص می شود. معمولاً هر اسپرینکلر حدود 9 تا 12 متر مربع را پوشش می دهد. بنابراین اگر پارکینگ 1000 متر باشد ممکن است حدود 80 تا 120 اسپرینکلر نیاز داشته باشد.

قیمت هر اسپرینکلر به موارد زیر بستگی دارد:

• برند
• دمای عملکرد
• نوع (upright / pendent / sidewall)

4. سیستم پمپ آتش نشانی

در اغلب ساختمان ها باید یک پمپ فایر فایتینگ نصب شود که شامل موارد زیر است:

• پمپ اصلی
• پمپ رزرو (دیزلی)
• جوکی پمپ
• تابلو کنترل

ظرفیت پمپ بر اساس دبی و فشار مورد نیاز سیستم محاسبه می شود.

5. مخزن ذخیره آب

برای اطفا حریق باید مخزن ذخیره آب در نظر گرفته شود.
حجم مخزن به موارد زیر وابسته است:

• مدت زمان عملکرد سیستم (معمولاً 30 تا 60 دقیقه)
• دبی پمپ
• نوع خطر حریق

6. هزینه لوله کشی و اتصالات

بخش بزرگی از هزینه مربوط به:

• لوله فولادی آتش نشانی
• اتصالات
• فلنج ها
• شیرآلات
• نصب و اجرا

نوع لوله هم تاثیر دارد:

• لوله مانیسمان
• لوله گالوانیزه
• لوله شیاردار (Grooved)

7. سیستم اعلام حریق

سیستم اطفا معمولاً همراه با سیستم اعلام حریق ساختمان نصب می شود که شامل:

• دتکتور دود یا حرارت
• آژیر
• پنل مرکزی
• شستی اعلام حریق

8. هزینه طراحی و تاییدیه آتش نشانی

برای بسیاری از پروژه ها باید:

• طراحی مهندسی
• نقشه های تایید شده
• تاییدیه سازمان آتش نشانی

دریافت شود که هزینه جداگانه دارد.

یک برآورد خیلی تقریبی در ایران (برای سیستم اسپرینکلر پارکینگ)

حدود ۲ تا ۵ میلیون تومان به ازای هر متر مربع پارکینگ (بسته به تجهیزات و شرایط پروژه)

مثلاً:

پارکینگ 500 متری، ممکن است حدود 1 تا 2.5 میلیارد تومان هزینه داشته باشد.

جمع بندی برای سیستم اطفا پارکینگ

پارکینگ ها به دلیل وجود خودروها و مواد قابل اشتعال از جمله فضاهای پرخطر در ساختمان ها محسوب می شوند. استفاده از سیستم اطفا حریق پارکینگ یکی از مهم ترین اقدامات برای افزایش ایمنی و جلوگیری از خسارات ناشی از آتش سوزی است.

سیستم هایی مانند اسپرینکلر، فوم، مه آب و سیستم های گازی می توانند بسته به نوع پارکینگ مورد استفاده قرار گیرند. طراحی صحیح، رعایت استانداردها و نگهداری منظم این سیستم ها نقش مهمی در عملکرد موثر آن ها دارد.

در نهایت، نصب یک سیستم اطفا حریق استاندارد نه تنها باعث حفاظت از جان افراد و اموال می شود، بلکه امنیت کلی ساختمان را نیز به میزان قابل توجهی افزایش می دهد.
