شستی اعلام حریق چیست؟انواع،نحوه نصب،عملکرد و استانداردها}

شستی اعلام حریق یک تجهیز دستی در سیستم اعلام حریق است که برای فعال سازی هشدار آتش سوزی توسط انسان استفاده می شود. این تجهیز زمانی کاربرد دارد که فرد قبل از دتکتورها (تشخیص خودکار دود یا حرارت) خطر را تشخیص دهد.

به بیان ساده تر:

شستی اعلام حریق همان دکمه ای است که روی دیوار نصب می شود و افراد می توانند هنگام مشاهده آتش سوزی، آن را به صورت دستی فشار دهند تا آلارم خطر فعال شود.

اگر فردی قبل از اینکه تجهیزات خودکار مانند دتکتور های دود یا حرارت، خطر را تشخیص دهند متوجه آتش سوزی شود، می تواند سریع شستی را فشار دهد تا:

• آژیرها فعال شوند.
• سایر افراد از خطر مطلع شوند.
• سیستم ایمنی ساختمان وارد عمل شود.

در یک مثال ساده ، فرض کنید فردی دود را مشاهده می کند، اما هنوز دتکتورها فعال نشده اند. در این شرایط، او می تواند شستی اعلام حریق کنار در خروجی را فشار دهد تا همه افراد سریع تر از خطر آگاه شوند.

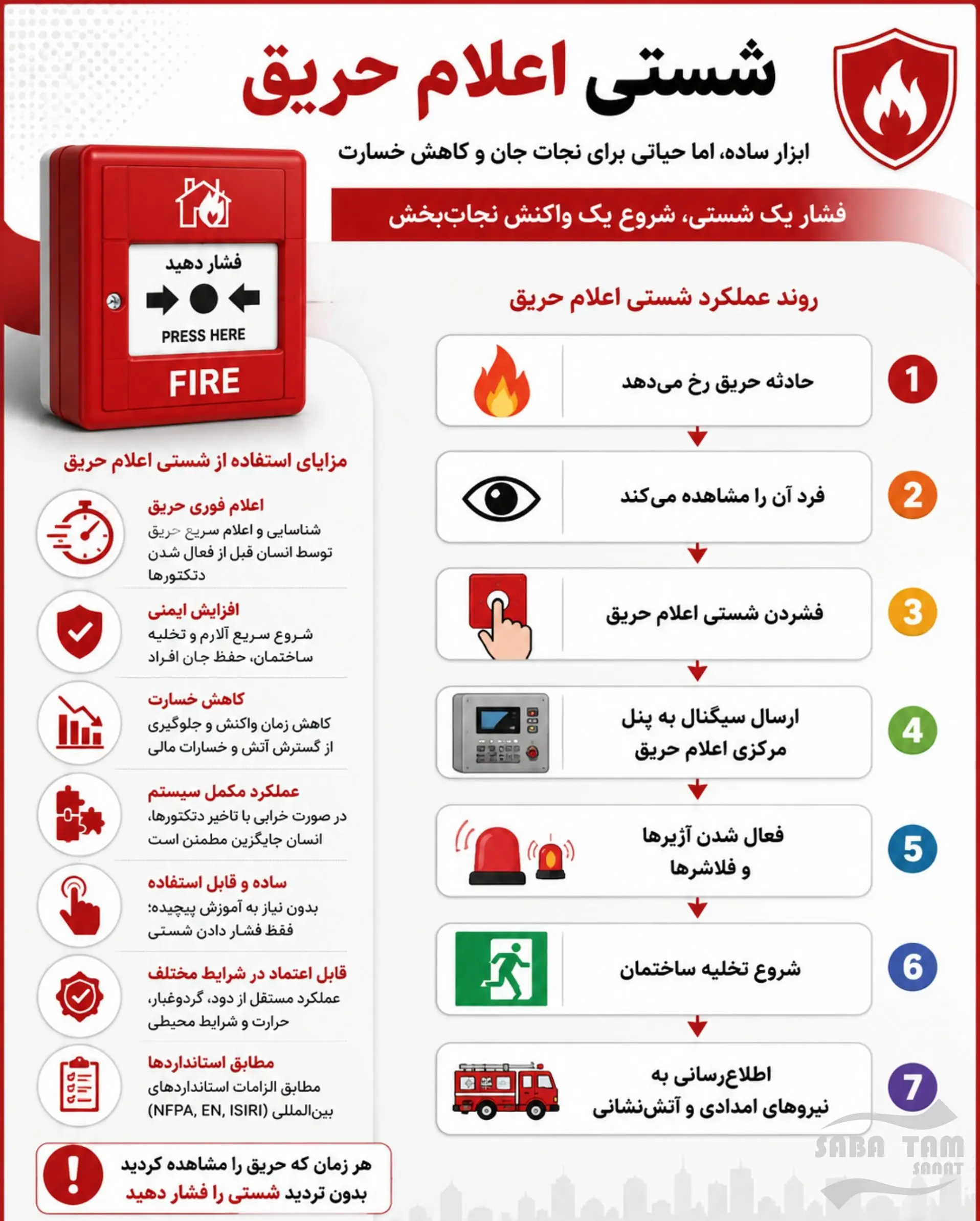

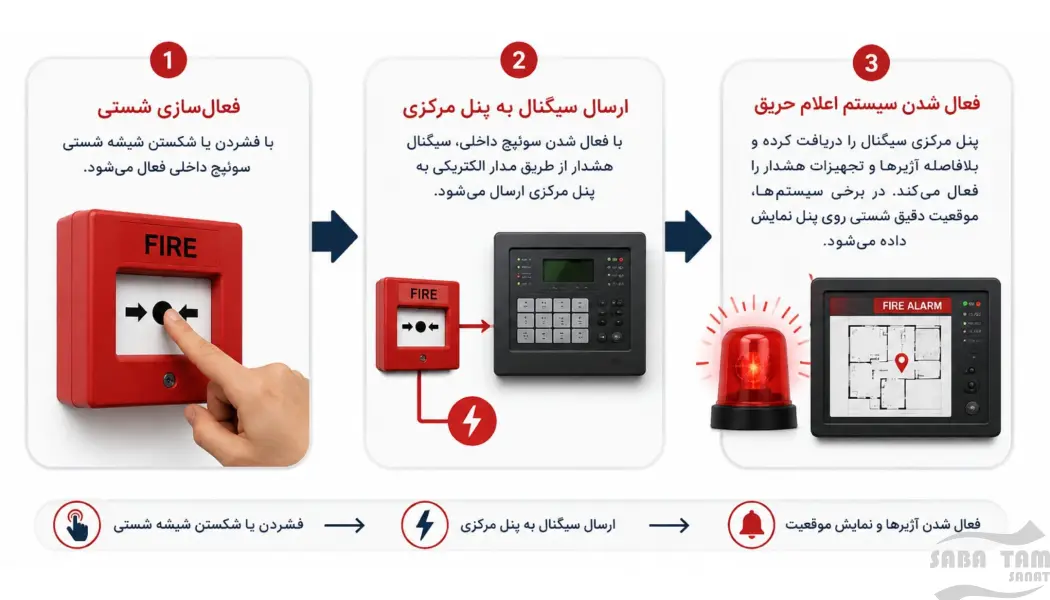

نحوه عملکرد شستی اعلام حریق

نحوه عملکرد شستی اعلام حریق بر اساس یک مدار الکتریکی ساده است. با فشردن یا شکستن شیشه، یک سوئیچ داخلی فعال می شود و سیگنال هشدار به پنل مرکزی ارسال می گردد.

در این حالت، سیستم اعلام حریق بلافاصله آژیرها را فعال می کند و در برخی سیستم ها که به سیستم های اعلام حریق آدرس پذیر معذوف هستند موقعیت دقیق شستی نیز نمایش داده می شود.

انواع شستی اعلام از نظر نوع سیستم

شستی اعلام حریق متعارف

شستی اعلام حریق متعارف یکی از تجهیزات دستی سیستم اعلام حریق است که معمولاً ابعادی در حدود ۸۵ تا ۱۰۰ میلی متر دارد و در مسیرهای خروج یا راهروها نصب می شود. این شستی ها به سیستم اعلام حریق متعارف متصل هستند.

نحوه اعلام خطر در شستی متعارف بدین صورت است که، در سیستم متعارف، ساختمان به چند زون (Zone) تقسیم می شود. هر زون شامل چند تجهیز مانند دتکتور و شستی است. وقتی شستی فشرده می شود سیستم پنل مرکزی هشدارهای سمعی و بصری زون مورد نظر را فعال میکند . در این نوع از سیستم پنل مرکزی فقط متوجه می شود که کدام زون فعال شده است ،اما محل دقیق شستی یا تجهیز مشخص نمی شود.

مثلاً اگر یک زون شامل چند اتاق و چند شستی باشد، پنل فقط اعلام می کند «حریق در زون ۲»، نه اینکه دقیقاً کدام شستی فعال شده است.این نوع از شستی ها برای ساختمان های اداری یا مسکونی کم واحد مناسبند زیرا :

• سیم کشی ساده تری دارد
• هزینه تجهیزات و اجرا کمتر است
• برای ساختمان های کوچک یا کم طبقه، دانستن زون کافی است

به همین دلیل از شستی متعارف بیشتر در مکان هایی مانند:

• مغازه ها
• ساختمان های اداری کوچک
• کارگاه ها یا انبارهای کوچک

استفاده می شود.

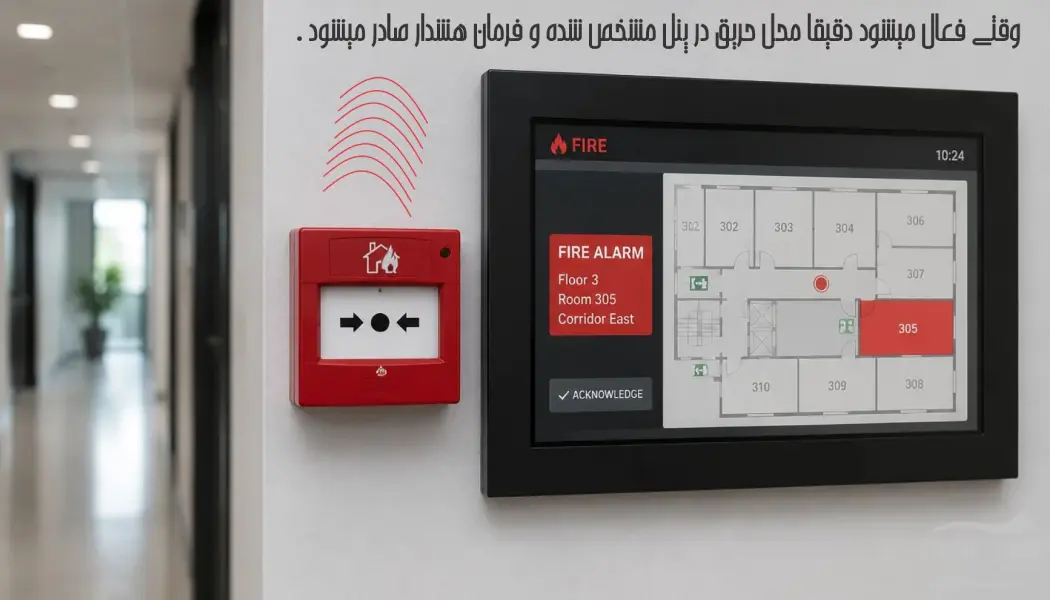

شستی اعلام حریق آدرس پذیر

شستی اعلام حریق آدرس پذیر از نظر ابعاد تقریباً مشابه شستی متعارف است و معمولاً اندازه ای در حدود ۹۰ تا ۱۰۰ میلی متر دارد.

تفاوت اصلی آن در این است که هر شستی دارای یک آدرس اختصاصی در سیستم اعلام حریق است. به همین دلیل، پس از فعال شدن شستی، پنل مرکزی محل دقیق وقوع حادثه (دقیقاً همان شستی فعال شده) را مشخص می کند، نه فقط محدوده یک زون و برای پروژه های بزرگ و حساس گزینه مناسب تری است.

در سیستم متعارف فقط محدوده کلی حادثه مشخص می شود، اما در سیستم آدرس پذیر پنل دقیقاً نشان می دهد کدام شستی فعال شده است؛ بنابراین سرعت پیدا کردن محل حادثه بیشتر خواهد بود.

انواع شستی اعلام حریق از نظر نوع عملکرد

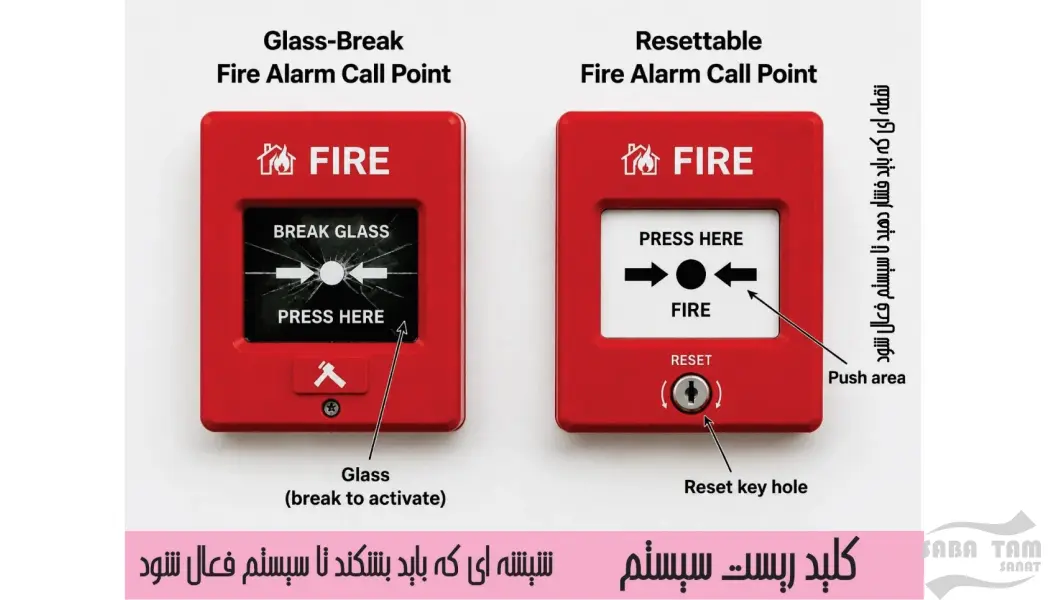

 شستی اعلام حریق شیشه ای (Break Glass)

ابعاد استاندارد حدود 90×90 میلی متر دارد. برای فعال سازی باید شیشه یا صفحه محافظ شکسته شود.
این نوع شستی طوری طراحی شده که روی آن یک شیشه نازک یا قطعه شکستنی قرار دارد و در زمان اضطراری، کاربر شکستن بخش شیشه ای، آلارم حریق را فعال می کند ، وقتی شیشه شکسته می شود ، مکانیزم داخلی فعال می شود.

سپس یک فرمان به پنل اعلام حریق ارسال می شود و پنل، وضعیت حریق را تشخیص می دهد و آژیرها و تجهیزات هشدار را فعال می کند .

البته در بسیاری از مدل های جدید، به جای شیشه واقعی ازطلق قابل تعویضیا المان فشاری قابل ریست
استفاده می شود، اما هنوز هم به صورت رایج به آن ها شستی شیشه ای گفته می شود.

آژیر اعلام حریق آدرس پذیر

آژیر اعلام حریق متعارف

شستی اعلام حریق ریست دار

ابعاد مشابه سایر مدل ها دارد و پس از فعال سازی، بدون نیاز به تعویض قطعه قابل بازنشانی است.

شستی ریست دار اعلام حریق نوعی شستی دستی است که بعد از فعال شدن نیازی به شکستن شیشه یا تعویض قطعه ندارد و با یک کلید مخصوص دوباره به حالت اولیه برمی گردد (ریست می شود).

نحوه عملکرد بدین صورت است که وقتی فرد روی قسمت جلوی شستی فشار می دهد، آلارم فعال می شود.
سیگنال به پنل مرکزی اعلام حریق ارسال می شود و آژیرها به صدا درمی آیند.

بعد از بررسی وضعیت، مسئول سیستم با کلید ریست شستی را به حالت اولیه برمی گرداند.
از این شستی میتوان بدون تعویض شیشه یا قطعه دوباره استفاده کرد.

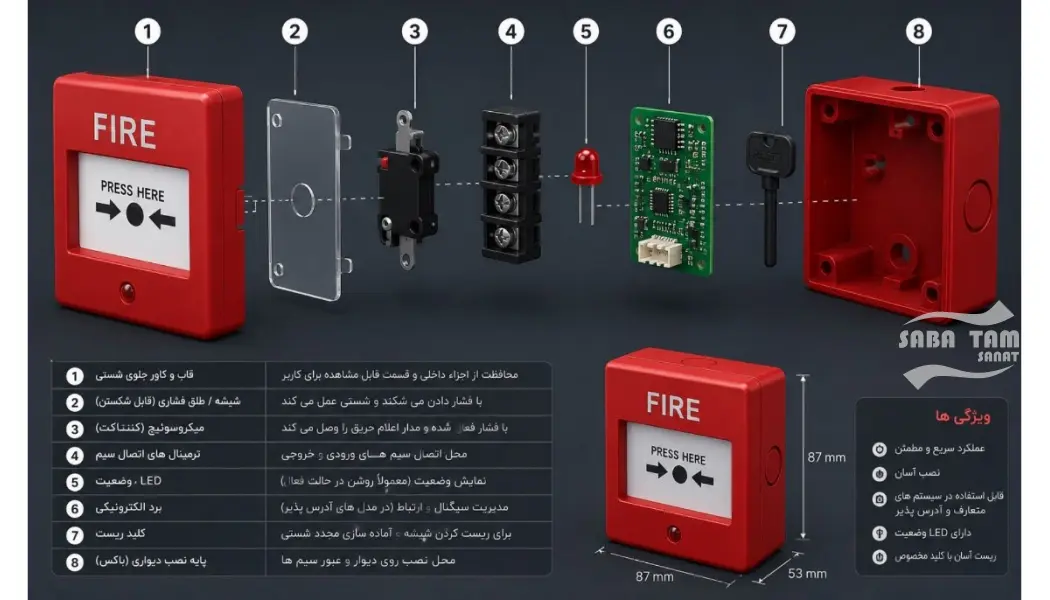

اجزای شستی اعلام حریق

شستی اعلام حریق از چند بخش اصلی تشکیل شده است. بدنه معمولاً از پلاستیک ABS مقاوم ساخته می شود. داخل آن یک سوئیچ الکتریکی قرار دارد که با فعال شدن، مدار را قطع یا وصل می کند. در برخی مدل ها شیشه محافظ، LED وضعیت و ترمینال های اتصال نیز وجود دارد.

1. قاب و کاور جلوی شستی

بدنه اصلی شستی است که از قطعات داخلی محافظت می کند و ظاهر قابل مشاهده تجهیز را تشکیل می دهد. معمولاً از ABS مقاوم در برابر ضربه ساخته می شود و محل نوشته FIRE و بخش PRESS HERE روی آن قرار دارد.

2. شیشه یا طلق فشاری

بخشی که کاربر در زمان اعلام حریق فشار می دهد. در مدل های قدیمی شیشه ای، با فشار شکسته می شود. در مدل های جدید ریست پذیر، یک طلق پلاستیکی فنری جابه جا می شود و بعداً با کلید مخصوص به حالت اولیه برمی گردد.

3. میکروسوئیچ (کنتاکت)

مهم ترین بخش عملکردی شستی است. وقتی شستی فشرده می شود، این کنتاکت تغییر وضعیت می دهد و فرمان آلارم را به پنل اعلام حریق ارسال می کند. در واقع تبدیل «فشار مکانیکی» به «سیگنال الکتریکی» توسط این قطعه انجام می شود.

4. ترمینال های اتصال سیم

محل اتصال سیم های ورودی و خروجی سیستم اعلام حریق است. سیم لوپ یا زون به این ترمینال ها متصل می شود تا سیگنال بین شستی و پنل منتقل گردد.

5. LED وضعیت

چراغ نشانگر وضعیت شستی است.

معمولاً:

• در حالت عادی خاموش است
• هنگام فعال شدن روشن می شود
• در بعضی مدل های آدرس پذیر برای تست یا ارتباط با پنل چشمک می زند

6. برد الکترونیکی

بیشتر در شستی های آدرس پذیر دیده می شود.

وظایف آن:

• پردازش سیگنال
• ارتباط با پنل مرکزی
• تشخیص آدرس تجهیز
• کنترل LED
• مانیتورینگ وضعیت مدار

در شستی های متعارف ساده ممکن است این برد وجود نداشته باشد یا بسیار ساده تر باشد.

7. کلید ریست

برای برگرداندن شستی به حالت اولیه استفاده می شود. در مدل های ریست پذیر، تکنسین پس از تست یا آلارم، با این کلید طلق فشاری را آزاد و شستی را آماده استفاده مجدد می کند.

8. پایه نصب دیواری (باکس)

قسمت پشتی شستی است که روی دیوار نصب می شود. محل عبور کابل ها، پیچ های نصب و تثبیت قطعات داخلی در این بخش قرار دارد. در نصب روکار، این باکس عمق بیشتری دارد تا فضای سیم کشی تأمین شود.

کاربرد شستی اعلام حریق

کاربرد اصلی شستی اعلام حریق این است که انسان بتواند قبل از فعال شدن خودکار دتکتورها، وقوع آتش را به سیستم اعلام کند.

یعنی اگر کسی:

دود را ببیند - شعله را مشاهده کند - بوی سوختگی شدید را حس کند یا حادثه ای را زودتر از سنسورها تشخیص دهد ، می تواند شستی را فشار دهد تا فوراً آلارم کل ساختمان فعال شود.

در واقع شستی یک «راه اندازی دستی سیستم اعلام حریق» است. اهمیت این شستی اینجاست که همیشه دتکتور اولین کسی نیست که حریق را می فهمد. گاهی یک انسان زودتر متوجه خطر می شود و شستی سریع ترین راه اعلام خطر به کل ساختمان است.

به همین دلیل طبق استانداردهایی مثل NFPA و بسیاری از مقررات های ساختمانی:

کنار راه پله ها - مسیرهای خروج - خروجی طبقات و نقاط قابل دسترسی شستی های اعلام حریق نصب می شوند تا افراد هنگام فرار بتوانند سیستم را فعال کنند ، به همین خاطر به آن Manual Call Point هم می گویند؛ یعنی نقطه اعلام دستی حریق.

محل نصب شستی اعلام حریق | استانداردهای نصب

محل نصب شستی اعلام حریق باید در نقاط قابل دسترس و مسیرهای خروج باشد. معمولاً در کنار درب های اضطراری و راه پله ها نصب می شود.

محل نصب شستی های اعلام حریق (Manual Call Point) بر اساس استانداردها و منطق تخلیه اضطراری طراحی می شود، نه صرفاً سلیقه یا دسترسی ساده.

در عمل، هدف این است که هر فرد در زمان مشاهده حریق بتواند بدون تأخیر به شستی برسد.

ارتفاع نصب شستی اعلام حریق

طبق استانداردهای رایج این قاصله معمولاً بین ۱.۱ تا ۱.۴ متر از کف تمام شده تعریف میشود . در بسیاری از پروژه های اروپایی (EN 54-11) حدود ۱.۴ متر تا مرکز شستی در نظر گرفته میشود . محل نصب این شستی ها نباید خیلی پایین باشد که با موانع پوشیده شود، و هم چنین نباید خیلی بالا در نظر گرفته شود چون تمام افراد با تمامی محدوده های قدی باید به آن دسترسی داشته باشند .

فاصله شستی اعلام حریق

فاصله شستی های اعلام حریق معمولاً 30 تا 45 متر در مسیرهای افقی در نظر گرفته می شود.

محل های الزامی نصب

شستی ها باید در نقاطی نصب شوند که احتمال حضور و خروج افراد بالاست مانند :

درهای خروج اضطراری - کنار راه پله ها (پایین و بالا) - در ورودی و خروجی راهروها - نزدیک مسیرهای فرار (Escape Routes) و در خروجی طبقات و به طور کلی مکان هایی که فرد در مسیر فرار، بدون انحراف زیاد به شستی برسد.

نصب شستی ها در معرض دید

شستی ها باید کاملاً قابل دیدن باشند و در مسیر حرکت افراد قرار بگیرند، نه در گوشه های کم رفت وآمد .
هم چنین تامین روشنایی کافی و نصب علائم “Fire Alarm” بالای شستی ها الزامی است هم چنین این تجهیزات نباید توسط در بازشو یا تجهیزات دیگر مسدود شوند و یا داخل کمد ها نصب شوند .

مکان های ممنوع و نامناسب برای نصب شستی های اعلام حریق

• داخل اتاق های قفل شونده (مثل انبارهای بسته)
• پشت درهایی که در حالت باز شستی را مخفی کنند
• نزدیک منابع حرارتی یا رطوبت شدید

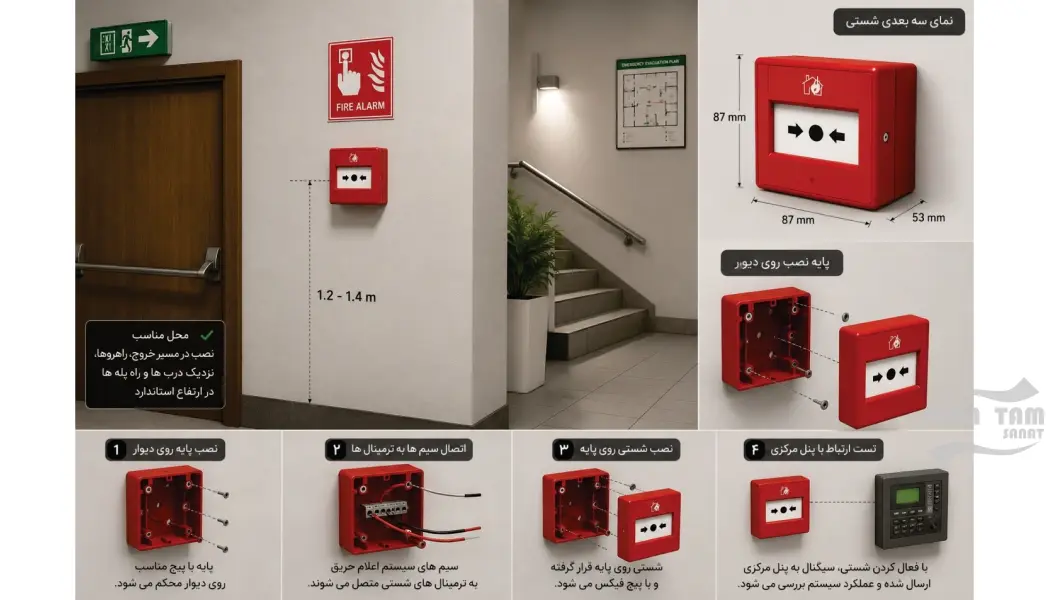

نحوه نصب شستی اعلام حریق

نصب شستی اعلام حریق شامل انتخاب محل مناسب، نصب پایه روی دیوار، اتصال سیم ها به ترمینال ها و تست ارتباط با پنل مرکزی است. این کار باید توسط تکنسین مجاز انجام شود تا عملکرد سیستم دچار خطا نشود.

بررسی مرحله به مرحله نصب :

اول انتخاب محل مناسب است. شستی باید جایی نصب شود که در مسیر خروج یا راهروهای اصلی باشد، معمولاً نزدیک درب ها یا راه پله ها. هدف این است که در شرایط اضطراری بدون جستجو بتوانی سریع به آن دسترسی داشته باشی.

بعد پایه شستی روی دیوار نصب می شود. این پایه مثل نگهدارنده عمل می کند و بدنه اصلی شستی روی آن قرار می گیرد. باید کاملاً محکم و در ارتفاع استاندارد نصب شود تا در زمان استفاده تکان نخورد یا جدا نشود.

مرحله بعد اتصال سیم هاست. داخل شستی ترمینال هایی وجود دارد که سیم های سیستم اعلام حریق به آن وصل می شوند. این سیم ها ارتباط بین شستی و پنل مرکزی هستند. اگر شستی فعال شود، این سیگنال از طریق همین سیم ها به پنل می رسد و آژیرها فعال می شوند.

در نهایت تست انجام می شود. یعنی شستی را به صورت آزمایشی فعال می کنند تا مطمئن شوند سیگنال درست به پنل مرکزی رسیده و سیستم واکنش نشان می دهد.

به همین دلیل گفته می شود این کار باید توسط تکنسین مجاز انجام شود، چون اگر سیم کشی اشتباه باشد یا اتصال درست نباشد، ممکن است در زمان واقعی سیستم عمل نکند یا خطای کاذب بدهد.

نحوه استفاده صحیح از شستی اعلام حریق

برای استفاده صحیح، کافی است فرد در زمان مشاهده دود یا آتش و یا به طور کلی خطر حریق ، شیشه شستی را بشکند یا دکمه را فشار دهد. سپس سیستم هشدار فعال شده و باید محل تخلیه شود.

مزایای استفاده از شستی اعلام حریق

شستی اعلام حریق باعث افزایش سرعت واکنش در شرایط اضطراری می شود و به عنوان یک لایه مکمل در کنار دتکتورها عمل می کند. این موضوع باعث کاهش خسارت در مراحل اولیه آتش سوزی

 معایب و چالش ها ی شستی های اعلام حریق

از چالش های شستی اعلام حریق می توان به احتمال فعال سازی اشتباه، تخریب عمدی در محیط های عمومی و نیاز به نگهداری دوره ای اشاره کرد.

شستی اعلام حریق با اینکه یک تجهیز مهم ایمنی است، گاهی ممکن است به صورت اشتباه یا تصادفی توسط افراد فعال شود و آلارم کاذب ایجاد کند. در مکان های عمومی مثل مدارس، مراکز خرید یا پارکینگ ها نیز احتمال خرابکاری یا فشار عمدی روی شستی وجود دارد. علاوه بر این، برای اینکه همیشه درست کار کند، باید به صورت دوره ای بررسی و تست شود؛ چون در صورت خرابی یا عدم نگهداری، ممکن است هنگام حادثه عمل نکند یا پیام اشتباه ارسال کند.

استانداردهای مرتبط با شستی اعلام حریق

استانداردهای مهم شامل NFPA 72، استاندارد EN 54-11 و مقررات ملی ساختمان هستند که الزامات نصب، فاصله گذاری و عملکرد را مشخص می کنند.

نگهداری و تست شستی اعلام حریق

شستی اعلام حریق باید به صورت دوره ای تست شود. این تست شامل بررسی عملکرد سوئیچ، ارتباط با پنل مرکزی و سلامت فیزیکی بدنه است.

قیمت شستی اعلام حریق

قیمت شستی اعلام حریق به چند عامل مهم بستگی دارد و به همین دلیل یک عدد ثابت ندارد. این تفاوت قیمت ها معمولاً به نوع سیستم، برند و امکانات شستی مربوط می شود.

در بازار، شستی های ساده متعارف (Conventional) معمولاً اقتصادی هستند و در رده پایین قیمت قرار می گیرند. این مدل ها برای هر نقطه فقط یک سیگنال کلی به پنل ارسال می کنند و ساختار ساده تری دارند. قیمت این نوع در اروپا حدود 10 تا 40 یورو برای مدل های معمولی است.

در مقابل، شستی های آدرس پذیر (Addressable) که هوشمندتر هستند و موقعیت دقیق را به پنل گزارش می دهند، قیمت بالاتری دارند. این مدل ها معمولاً از حدود 25 تا 60 یورو شروع می شوند و در برندهای حرفه ای تر حتی بالاتر هم می روند.

اگر وارد مدل های صنعتی، ضدآب، ضدانفجار یا مخصوص محیط های خاص (مثل سکوهای نفتی یا کشتی ها) شویم، قیمت می تواند به چند صد یورو هم برسد، چون بدنه مقاوم تر، استانداردهای ایمنی بیشتر و تاییدیه های خاص دارند.

در عمل، قیمت نهایی فقط خود شستی نیست. هزینه هایی مثل پایه نصب، کاور محافظ (برای جلوگیری از ضربه یا خرابکاری)، برند سیستم و حتی سازگاری با پنل اعلام حریق هم روی هزینه کل تاثیر می گذارد.

نکات مهم هنگام خرید شستی اعلام حریق

در هنگام خرید باید به سازگاری با پنل مرکزی، نوع پروژه، کیفیت ساخت و استانداردهای ایمنی توجه شود، زیرا انتخاب اشتباه می تواند عملکرد کل سیستم را تحت تأثیر قرار دهد.

نقش شستی در سیستم اعلام حریق هوشمند

شستی اعلام حریق در سیستم های اعلام حریق هوشمند (مثل سیستم های آدرس پذیر یا شبکه ای) نقش «ورودی انسانی» را دارد؛ یعنی حتی در یک سیستم کاملاً هوشمند، هنوز هم انسان می تواند سریع ترین عامل تشخیص خطر باشد.

در این نوع سیستم ها (مثل DK، FVHL F'، FTILL یا هر پلتفرم مشابه آدرس پذیر)، شستی فقط یک دکمه ساده نیست، بلکه یک تجهیز هوشمند با آدرس مشخص است. وقتی فعال می شود، پنل مرکزی دقیقاً می فهمد کدام شستی، در کدام طبقه و کدام زون تحریک شده است.

نقش اصلی شستی در این سیستم ها این است که فاصله بین «تشخیص انسان» و «واکنش سیستم» را به حداقل برساند. یعنی حتی اگر سنسورها هنوز دود یا حرارت را تشخیص نداده باشند، فرد حاضر در محل می تواند بلافاصله آلارم را فعال کند و کل سیستم را وارد حالت اضطراری کند.

در سیستم های هوشمند، شستی معمولاً با سایر تجهیزات مثل دتکتور دود، ماژول های ورودی/خروجی و پنل مرکزی هماهنگ عمل می کند. به این صورت که فعال شدن آن فقط آژیر را روشن نمی کند، بلکه می تواند سناریوهای مختلفی را اجرا کند؛ مثل باز شدن درب های اضطراری، فعال شدن فن تخلیه دود یا قطع سیستم های تهویه.

نکته مهم این است که در سیستم های پیشرفته، شستی ها هم بخشی از شبکه مانیتورینگ هستند و وضعیت آن ها (خرابی، قطع مدار یا فعال سازی) دائماً توسط پنل کنترل می شود. به همین دلیل نقش آن ها فقط «دستی» نیست، بلکه یک ورودی قابل پایش در سیستم هوشمند محسوب می شوند.
