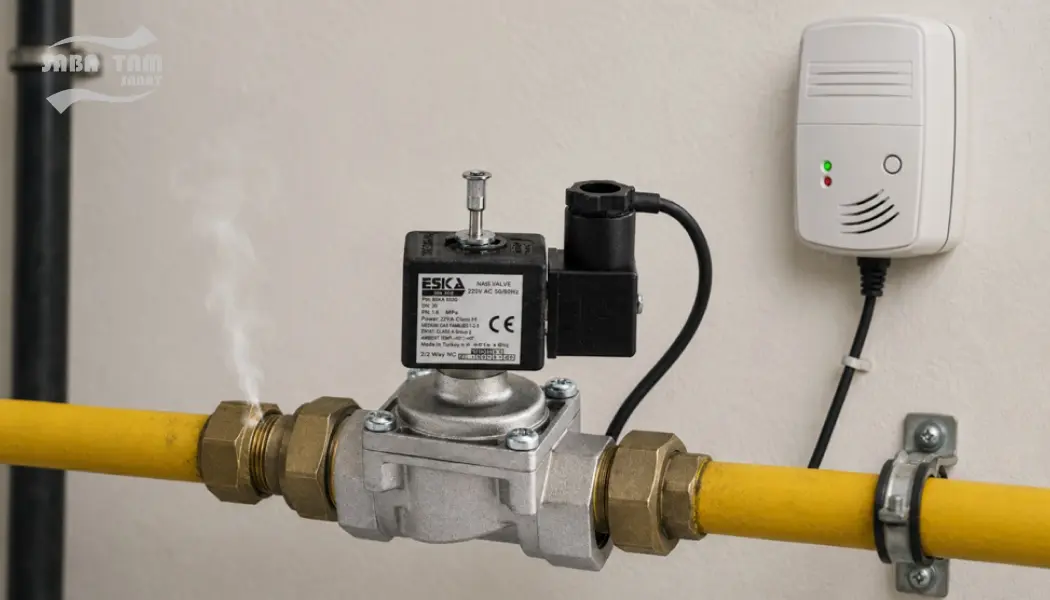

شیر برقی گاز چیست؟

شیر برقی گاز یکی از تجهیزات مهم ایمنی ساختمان است که روی مسیر لوله گاز نصب می شود و وظیفه آن، قطع سریع جریان گاز در شرایط خطرناک است. این شیر معمولاً به دتکتور گاز، سیستم اعلام حریق یا تابلو کنترل متصل می شود و به محض دریافت فرمان، مسیر عبور گاز را می بندد.

در حالت عادی شاید حضور این تجهیز چندان به چشم نیاید، اما هنگام نشتی، آتش سوزی یا وقوع زلزله می تواند جلوی ادامه ورود گاز به محیط را بگیرد. به زبان ساده، دتکتور خطر را تشخیص می دهد و شیر برقی گاز با قطع جریان، از شدیدتر شدن حادثه جلوگیری می کند.

نقش شیر برقی گاز در جلوگیری از نشتی و انفجار

نشتی گاز زمانی خطرناک می شود که گاز در فضای بسته جمع شود و با یک جرقه، شعله یا وسیله برقی تماس پیدا کند. در چنین شرایطی، فقط اعلام هشدار کافی نیست و باید منبع ورود گاز نیز در سریع ترین زمان ممکن قطع شود.

شیر برقی گاز با دریافت سیگنال از دتکتور، کنترلر یا سیستم اعلام حریق، مسیر گاز را به صورت خودکار می بندد. این عملکرد باعث محدود شدن حجم گاز نشت کرده، کاهش احتمال آتش سوزی و جلوگیری از تشکیل مخلوط انفجاری در محیط می شود.

شیر برقی گاز چیست؟

شیر برقی گاز یا Gas Solenoid Valve وسیله ای است که روی مسیر لوله گاز نصب می شود و جریان گاز را با دریافت فرمان الکتریکی قطع یا کنترل می کند. بخش اصلی این شیر از بدنه، بوبین یا سیم پیچ الکترومغناطیسی، هسته متحرک و مکانیزم مسدودکننده مسیر تشکیل شده است.

به زبان ساده، شیر برقی گاز مثل یک نگهبان روی لوله گاز عمل می کند. وقتی دتکتور نشتی گاز یا سیستم ایمنی وجود خطر را تشخیص دهد، فرمان قطع صادر می شود و شیر اجازه نمی دهد گاز بیشتری وارد محیط شود.

نحوه عملکرد سلونوئید ولو در قطع جریان گاز

سلونوئید همان بوبین الکترومغناطیسی نصب شده روی شیر است. با وصل یا قطع شدن برق بوبین، میدان مغناطیسی ایجاد یا حذف می شود و هسته داخلی شیر حرکت می کند. این حرکت، دیافراگم یا مکانیزم مسدودکننده را در وضعیت باز یا بسته قرار می دهد.

در مدل های ایمنی گاز، شیر معمولاً طوری طراحی می شود که پس از دریافت فرمان از دتکتور، سیستم اعلام حریق یا کلید اضطراری، جریان گاز را سریعاً قطع کند. در بسیاری از مدل ها، شیر پس از برطرف شدن خطر به صورت خودکار باز نمی شود و باید به صورت دستی ریست شود. این ویژگی مانع از برقراری ناخواسته جریان گاز پیش از بررسی نشتی و ایمن شدن محیط می شود.

البته نحوه عملکرد دقیق شیر به نوع آن، یعنی Normally Open یا Normally Closed و همچنین طراحی سازنده بستگی دارد؛ بنابراین نمی توان گفت تمام شیرهای برقی گاز در زمان قطع برق عملکرد یکسانی دارند.

انواع شیر برقی گاز

شیرهای برقی گاز فقط یک مدل نیستند و بر اساس نحوه عملکرد، ولتاژ بوبین، اندازه اتصال و محل استفاده دسته بندی می شوند. انتخاب شیر مناسب باید با توجه به نوع گاز، فشار خط، قطر لوله، فرمان سیستم کنترل و شرایط محیطی انجام شود. بزرگ تر یا قوی تر بودن شیر لزوماً به معنی مناسب تر بودن آن نیست.

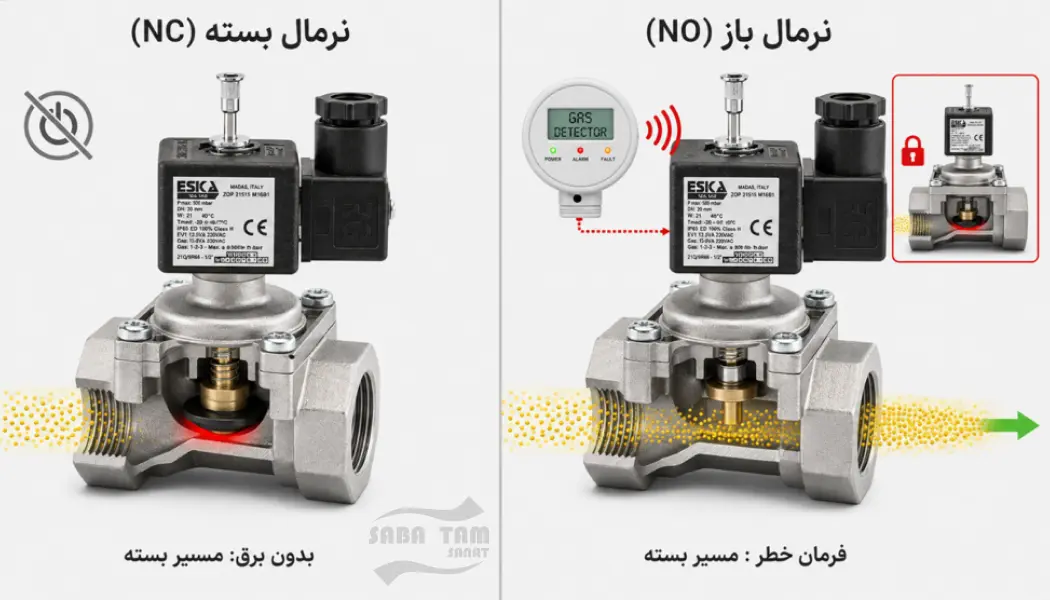

انواع شیر برقی گاز بر اساس حالت عملکرد

شیرهای برقی از نظر وضعیت عادی به دو گروه Normally Closed و Normally Open تقسیم می شوند. منظور از وضعیت عادی، حالتی است که بوبین شیر ،برق یا فرمان فعال ندارد.

منظور از وضعیت عادی شیر این است که هنوز هیچ فرمان الکتریکی از طرف دتکتور گاز، تابلو کنترل یا سیستم اعلام حریق به شیر ارسال نشده است. یعنی بوبین شیر در حالت غیرفعال قرار دارد و باید ببینیم مسیر گاز در همین شرایط باز است یا بسته.

اگر مسیر گاز بدون دریافت فرمان باز باشد، به آن Normally Open یا نرمال باز می گویند. یعنی گاز در شرایط معمول عبور می کند و وقتی سیستم نشتی یا خطر را تشخیص دهد، فرمان الکتریکی برای بسته شدن شیر ارسال می شود.

اگر مسیر گاز بدون دریافت فرمان بسته باشد، شیر Normally Closed یا نرمال بسته است. این شیر فقط پس از دریافت برق یا فرمان مناسب باز می شود و اجازه عبور گاز را می دهد.

• نرمال باز: بدون فرمان، گاز عبور می کند؛ با دریافت فرمان خطر، گاز قطع می شود.
• نرمال بسته: بدون برق، گاز قطع است؛ با برق دار شدن بوبین، مسیر گاز باز می شود.

کلمه «نرمال» به معنی سالم یا استاندارد بودن شیر نیست؛ فقط وضعیت باز یا بسته بودن آن را پیش از فعال شدن بوبین مشخص می کند. البته در شیرهای پالسی یا دارای ریست دستی، نحوه عملکرد ممکن است متفاوت باشد و باید طبق مشخصات سازنده بررسی شود.

شیر برقی نرمال بسته (Normally Closed یا NC

این شیر در حالت عادی بسته است و برای باز ماندن مسیر معمولاً به برق نیاز دارد. اگر برق قطع شود یا سیستم ایمنی فرمان توقف صادر کند، مسیر گاز بسته می شود. به همین دلیل، شیرهای NC در بسیاری از مشعل ها، تجهیزات گازسوز و کاربردهایی که قطع خودکار گاز هنگام خرابی اهمیت دارد، استفاده می شوند.

شیر برقی نرمال باز (Normally Open یا NO

شیر NO در حالت عادی مسیر گاز را باز نگه می دارد و با دریافت فرمان الکتریکی بسته می شود. این نوع شیر معمولاً در سیستم های تشخیص نشتی گاز، اعلام حریق و قطع اضطراری ساختمان کاربرد دارد.

بسیاری از شیرهای ایمنی NO پس از بسته شدن، خودبه خود باز نمی شوند و برای وصل مجدد جریان گاز باید به صورت دستی ریست شوند. این ویژگی اجازه نمی دهد تا قبل از رفع نشتی و بررسی محیط، جریان گاز ناخواسته دوباره برقرار شود.

نکته: عملکرد دقیق برخی شیرهای ایمنی پالسی یا دارای ریست دستی، کاملاً مشابه شیرهای برقی معمولی NO و NC نیست؛ بنابراین نوع فرمان و وضعیت شیر هنگام قطع برق باید از روی کاتالوگ سازنده بررسی شود.

انواع شیر برقی گاز بر اساس ولتاژ

بوبین شیر برقی با ولتاژ مشخصی کار می کند. مدل های رایج با برق ۱۲ یا ۲۴ ولت DC و همچنین ۱۱۰، ۲۲۰ یا ۲۳۰ ولت AC عرضه می شوند.

شیرهای ۱۲ و ۲۴ ولت معمولاً برای تابلوهای کنترلی، سیستم های دارای باتری پشتیبان و مدارهای ایمنی کم ولتاژ مناسب هستند. مدل های ۲۲۰ یا ۲۳۰ ولت نیز می توانند مستقیماً در مدارهای برق شهری یا تابلوهای صنعتی متناسب استفاده شوند.

ولتاژ خروجی دتکتور یا تابلو کنترل باید دقیقاً با ولتاژ بوبین شیر هماهنگ باشد. اتصال ولتاژ اشتباه ممکن است باعث عمل نکردن شیر، سوختن بوبین یا ایجاد اختلال در سیستم ایمنی شود.

انواع شیر برقی گاز بر اساس سایز

سایز شیر برقی بر اساس قطر اتصال ورودی و خروجی آن مشخص می شود. سایزهای کوچک مانند ½، ¾ و ۱ اینچ بیشتر در ساختمان ها، واحدهای مسکونی، موتورخانه های کوچک و تجهیزات گازسوز استفاده می شوند.

برای خطوط بزرگ تر، شیرهایی با سایزهای ¼ 1، ½ 1، ۲ اینچ و بالاتر وجود دارند. مدل های کوچک و متوسط معمولاً دارای اتصال رزوه ای هستند؛ اما در سایزهای بزرگ یا خطوط صنعتی ممکن است از اتصال فلنجی استفاده شود.

انتخاب سایز فقط بر اساس قطر لوله کافی نیست. ظرفیت عبور گاز، افت فشار مجاز، فشار کاری و ضریب جریان یا Kv/Cv شیر نیز باید بررسی شود. شیری که بیش ازحد کوچک انتخاب شود، می تواند فشار گاز را کاهش دهد و عملکرد مشعل یا تجهیزات مصرف کننده را مختل کند.

انواع شیر برقی گاز بر اساس کاربرد

شیر برقی گاز خانگی

این مدل ها در واحدهای مسکونی، آشپزخانه ها، موتورخانه ها و ورودی گاز ساختمان نصب می شوند. وظیفه اصلی آن ها قطع گاز هنگام تشخیص نشتی، آتش سوزی یا دریافت فرمان اضطراری است. ابعاد کوچک، اتصال رزوه ای و امکان ریست دستی از ویژگی های رایج این گروه محسوب می شود.

شیر برقی گاز صنعتی

شیرهای صنعتی برای خطوط گاز کارخانه ها، مشعل ها، دیگ های بخار، کوره ها و ایستگاه های گاز طراحی می شوند. این مدل ها معمولاً باید فشار و دبی بالاتر، تعداد دفعات عملکرد بیشتر و شرایط محیطی سخت تری را تحمل کنند. جنس بدنه، درجه حفاظت بوبین، محدوده دما، فشار کاری و سازگاری با سیستم کنترل در انتخاب آن ها اهمیت زیادی دارد.

شیر برقی گاز آزمایشگاهی

در آزمایشگاه ها، شیر برقی برای کنترل یا قطع اضطراری گازهای سوختی و فرایندی استفاده می شود. این شیر می تواند به دتکتور گاز، کلید اضطراری، سیستم تهویه یا کنترل مرکزی آزمایشگاه متصل باشد.

در این کاربرد، نوع گاز اهمیت ویژه ای دارد؛ زیرا یک شیر مناسب گاز طبیعی الزاماً برای اکسیژن، هیدروژن، گازهای خورنده یا گازهای با خلوص بالا مناسب نیست. جنس بدنه و آب بندها، میزان نشتی مجاز و تأیید سازنده برای گاز موردنظر باید دقیقاً بررسی شود.

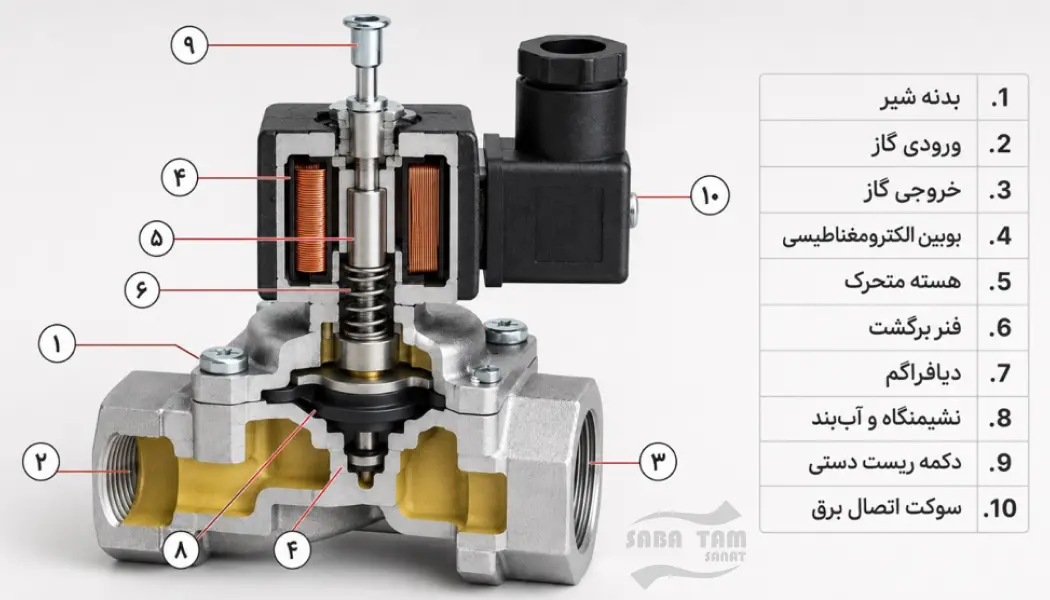

اجزای شیر برقی گاز

شیر برقی گاز از چند بخش مکانیکی و الکتریکی تشکیل شده است که با همکاری یکدیگر جریان گاز را باز یا قطع می کنند. ظاهر این شیر نسبتاً ساده است، اما قطعات داخلی آن باید با دقت و سرعت بالا عمل کنند؛ زیرا کوچک ترین اختلال در بسته شدن شیر می تواند ایمنی ساختمان را تحت تأثیر قرار دهد.

بدنه شیر

بدنه، قسمت اصلی و مقاوم شیر است که ورودی و خروجی گاز داخل آن قرار دارد. این بخش معمولاً از آلومینیوم، برنج، چدن یا فولاد ساخته می شود و باید فشار خط، دمای کاری و نوع گاز را تحمل کند. بدنه شیر می تواند دارای اتصال رزوه ای یا فلنجی باشد.

بوبین یا سیم پیچ الکترومغناطیسی

بوبین با دریافت ولتاژ، میدان مغناطیسی ایجاد می کند. این میدان باعث حرکت هسته داخلی شیر می شود و مکانیزم باز یا بسته شدن مسیر گاز را فعال می کند. ولتاژ بوبین ممکن است ۱۲ یا ۲۴ ولت DC و یا ۱۱۰، ۲۲۰ و ۲۳۰ ولت AC باشد.

هسته متحرک یا پلانجر

هسته متحرک یک قطعه فلزی داخل بوبین است که در اثر میدان مغناطیسی جابه جا می شود. حرکت این قطعه به دیافراگم یا بخش مسدودکننده منتقل شده و وضعیت شیر را تغییر می دهد.

فنر برگشت

فنر برگشت کمک می کند تا پس از حذف فرمان یا قطع برق، هسته و مکانیزم داخلی به وضعیت ایمن خود برگردند. قدرت و عملکرد این فنر در بسته شدن سریع و مطمئن شیر اهمیت زیادی دارد.

دیافراگم یا عضو مسدودکننده

دیافراگم قطعه ای انعطاف پذیر و آب بندی شده است که مسیر عبور گاز را باز یا بسته می کند. در بعضی مدل ها به جای دیافراگم از پیستون، پاپت یا دیسک آب بندی استفاده می شود. این قطعه باید با نوع گاز، فشار و دمای خط سازگار باشد.

نشیمنگاه و آب بند

نشیمنگاه محلی است که دیافراگم یا دیسک روی آن قرار می گیرد و مسیر گاز را کاملاً می بندد. آب بندها نیز مانع نشت گاز از بخش های داخلی و محل اتصال قطعات می شوند. فرسودگی یا آلودگی این قسمت می تواند باعث نشتی داخلی شیر شود.

سوکت و اتصال برق

بوبین از طریق سوکت یا کابل به دتکتور گاز، تابلو کنترل یا سیستم اعلام حریق متصل می شود. این اتصال باید متناسب با ولتاژ بوبین و شرایط محیط نصب باشد و در برابر رطوبت، گردوغبار و آسیب مکانیکی محافظت شود.

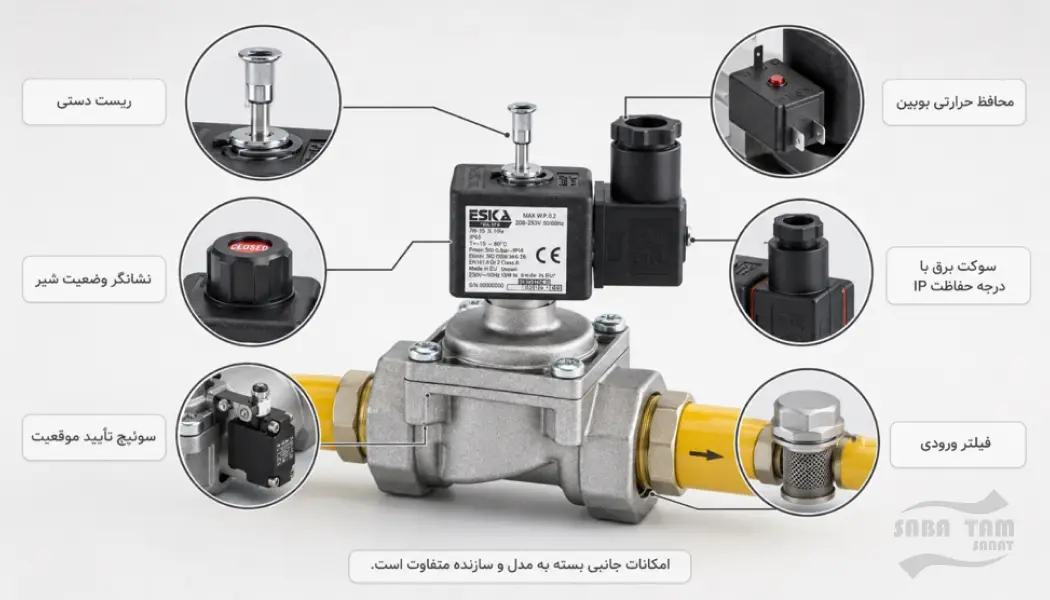

اجزای ایمنی و جانبی در مدل های پیشرفته شیر برقی گاز

مکانیزم ریست دستی

در بسیاری از شیرهای ایمنی گاز، پس از دریافت فرمان خطر و بسته شدن شیر، مسیر گاز به صورت خودکار باز نمی شود. برای وصل مجدد گاز باید دکمه یا اهرم ریست دستی فعال شود. این کار باعث می شود ابتدا علت نشتی یا حادثه بررسی و سپس جریان گاز برقرار شود.

نشانگر وضعیت شیر

بعضی مدل ها دارای نشانگر مکانیکی یا الکتریکی هستند که باز یا بسته بودن شیر را نمایش می دهد. در سیستم های پیشرفته تر، وضعیت شیر از طریق کنتاکت کمکی به تابلو کنترل یا سیستم مدیریت ساختمان ارسال می شود.

فیلتر داخلی

در برخی شیرها، یک فیلتر برای جلوگیری از ورود ذرات، زنگ زدگی و آلودگی خط گاز به بخش داخلی نصب می شود. ورود ذرات ممکن است مانع نشستن کامل دیافراگم روی نشیمنگاه شود و شیر را دچار نشتی کند.

حسگر یا سوئیچ موقعیت

سوئیچ موقعیت تأیید می کند که شیر واقعاً باز یا بسته شده است. این قابلیت در موتورخانه ها و سیستم های صنعتی اهمیت بیشتری دارد؛ زیرا تابلو کنترل فقط به ارسال فرمان اکتفا نمی کند و نتیجه عملکرد شیر را نیز بررسی می کند.

حفاظت الکتریکی بوبین

برخی مدل ها دارای تجهیزات محافظ در برابر افزایش ولتاژ، گرم شدن بیش ازحد بوبین یا نوسانات الکتریکی هستند. درجه حفاظت بدنه و سوکت، مانند IP، نیز میزان مقاومت تجهیز در برابر گردوغبار و رطوبت را مشخص می کند.

تمام این امکانات در همه شیرها وجود ندارند و باید بر اساس مدل، کاتالوگ و مشخصات سازنده بررسی شوند.

نحوه همکاری اجزا در قطع اضطراری گاز

وقتی دتکتور، نشتی گاز را تشخیص می دهد، ابتدا یک سیگنال به تابلو کنترل یا مستقیماً به شیر برقی ارسال می کند. بوبین شیر با دریافت این فرمان، میدان مغناطیسی لازم را ایجاد یا حذف می کند. در نتیجه، هسته متحرک جابه جا می شود و فنر، دیافراگم یا دیسک آب بندی را روی نشیمنگاه قرار می دهد.

با قرار گرفتن دیافراگم روی نشیمنگاه، مسیر عبور گاز بسته و ادامه ورود گاز به محیط متوقف می شود. در مدل های دارای سوئیچ موقعیت، بسته شدن کامل شیر به تابلو کنترل گزارش داده می شود و سیستم می تواند هم زمان آژیر، تهویه اضطراری یا سایر تجهیزات ایمنی را فعال کند.

اگر شیر دارای ریست دستی باشد، حتی پس از عادی شدن وضعیت دتکتور، بسته باقی می ماند. ابتدا باید محل بررسی، نشتی برطرف و محیط ایمن شود؛ سپس اپراتور با فعال کردن ریست دستی اجازه عبور مجدد گاز را می دهد.

نحوه عملکرد شیر برقی گاز

شیر برقی گاز با تبدیل فرمان الکتریکی به حرکت مکانیکی، مسیر عبور گاز را باز یا بسته می کند. این فرمان می تواند از دتکتور گاز، تابلو کنترل، سیستم اعلام حریق یا شستی قطع اضطراری صادر شود.

پس از دریافت فرمان، بوبین الکترومغناطیسی فعال یا غیرفعال می شود و هسته داخلی شیر حرکت می کند. حرکت هسته، دیافراگم یا عضو مسدودکننده را روی نشیمنگاه قرار می دهد یا از آن جدا می کند. به این ترتیب، مسیر گاز بسته یا باز می شود.

عملکرد دقیق بوبین به نوع شیر بستگی دارد؛ بنابراین همه شیرهای برقی هنگام برق دار شدن بسته نمی شوند. برخی شیرها با وصل برق باز می شوند و بعضی مدل های ایمنی با دریافت یک فرمان یا پالس الکتریکی بسته می شوند.

عملکرد شیر در حالت عادی و اضطراری

در حالت عادی، نشتی یا خطری تشخیص داده نشده و شیر مطابق طراحی سیستم در وضعیت مجاز قرار دارد. در شیرهای نرمال باز یا NO، مسیر گاز باز است و گاز به تجهیزات مصرف کننده می رسد. در شیرهای نرمال بسته یا NC، بوبین باید فرمان یا برق لازم را دریافت کند تا مسیر باز بماند.

در حالت اضطراری، سیستم ایمنی فرمان قطع گاز را صادر می کند. مکانیزم داخلی شیر فعال می شود و دیافراگم یا دیسک آب بندی روی نشیمنگاه قرار می گیرد. با بسته شدن مسیر، ادامه ورود گاز به محیط یا تجهیزات متوقف می شود.

در مدل های دارای سوئیچ موقعیت، بسته شدن کامل شیر نیز به تابلو کنترل گزارش داده می شود. برخی سیستم ها می توانند هم زمان آژیر هشدار، فن تهویه یا سایر تجهیزات ایمنی را فعال کنند.

واکنش شیر هنگام تشخیص نشتی گاز

هنگامی که مقدار گاز موجود در محیط به حد تنظیم شده دتکتور برسد، دتکتور وضعیت خطر را تشخیص می دهد و سیگنال هشدار ارسال می کند. این سیگنال ممکن است ابتدا وارد تابلو کنترل شود یا در سیستم های ساده تر، از طریق مدار مناسب به شیر برقی فرمان بدهد.

پس از دریافت فرمان، شیر مسیر گاز را در مدت کوتاهی می بندد. با قطع منبع ورود گاز، مقدار گاز بیشتری وارد محیط نمی شود و احتمال تشکیل مخلوط قابل اشتعال و وقوع انفجار کاهش پیدا می کند. البته شیر برقی، گازی را که قبلاً در محیط جمع شده از بین نمی برد؛ بنابراین تخلیه و تهویه ایمن محیط همچنان ضروری است.

واکنش شیر هنگام آتش سوزی

اگر شیر برقی به درستی با سیستم اعلام حریق یا تابلو ایمنی یکپارچه شده باشد، فعال شدن دتکتور حریق، شستی اعلام حریق یا فرمان اضطراری می تواند باعث قطع جریان گاز شود. این کار از ادامه رسیدن سوخت به شعله و گسترش آتش جلوگیری می کند.

در مدل های دارای ریست دستی، شیر پس از پایان هشدار نیز بسته باقی می ماند. ابتدا باید علت نشتی یا حریق بررسی، محیط ایمن و تجهیزات گازسوز کنترل شوند؛ سپس فرد مسئول می تواند شیر را به صورت دستی ریست کند. بازکردن شیر پیش از اطمینان از رفع خطر می تواند باعث نشتی مجدد یا شعله ورشدن دوباره آتش شود.

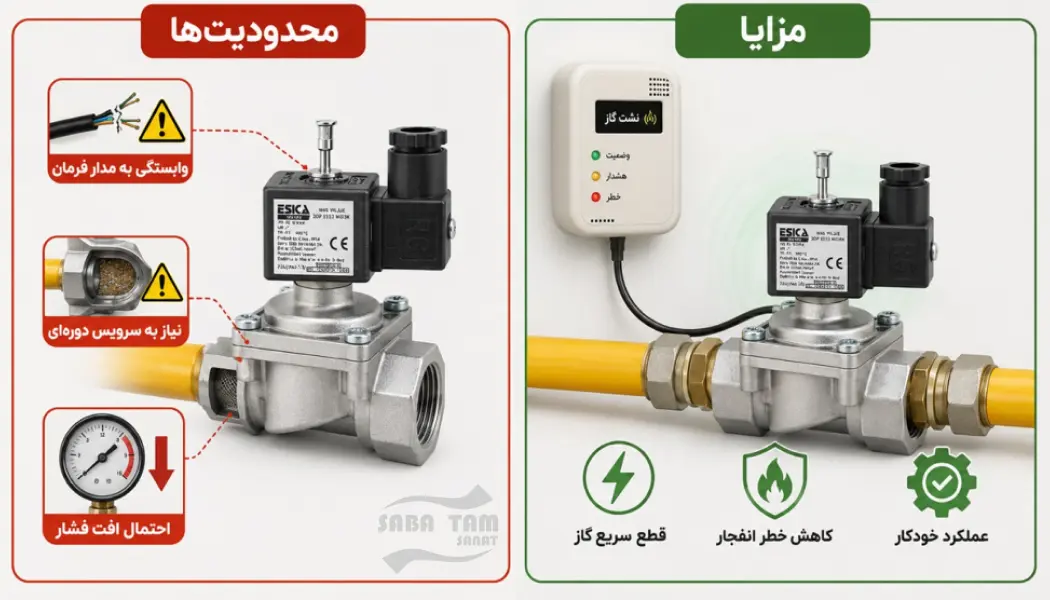

مزایا و معایب شیر برقی گاز

شیر برقی گاز یکی از مؤثرترین تجهیزات برای قطع سریع جریان گاز در شرایط خطرناک است؛ اما به تنهایی نمی تواند ایمنی کامل ساختمان را تضمین کند. عملکرد درست آن به انتخاب مدل مناسب، نصب اصولی، اتصال صحیح به سیستم تشخیص خطر و انجام تست های دوره ای وابسته است.

مزایای استفاده از شیر برقی گاز

شیر برقی گاز در صورت تشخیص نشتی یا آتش سوزی، جریان گاز را به سرعت و به صورت خودکار قطع می کند. این عملکرد از تجمع بیشتر گاز جلوگیری کرده و احتمال انفجار، گسترش حریق و خسارت های جانی و مالی را کاهش می دهد.

قطع سریع و خودکار جریان گاز

مهم ترین مزیت شیر برقی، واکنش سریع آن در شرایط اضطراری است. به محض دریافت فرمان از دتکتور گاز، سیستم اعلام حریق یا شستی اضطراری، مسیر گاز بسته می شود و نیازی نیست فردی برای بستن دستی شیر در محل خطر حضور پیدا کند.

کاهش احتمال آتش سوزی و انفجار

با قطع منبع ورود گاز، از ادامه تجمع گاز در محیط جلوگیری می شود. این عملکرد احتمال تشکیل مخلوط قابل اشتعال، وقوع انفجار و گسترش آتش را تا حد زیادی کاهش می دهد.

امکان اتصال به سیستم های ایمنی

شیر برقی را می توان با دتکتور نشتی گاز، تابلو کنترل، سیستم اعلام حریق، شستی قطع اضطراری و در برخی پروژه ها سیستم مدیریت ساختمان یا BMS یکپارچه کرد. به این ترتیب، قطع گاز بخشی از سناریوی کلی ایمنی ساختمان خواهد بود.

افزایش ایمنی بدون نیاز به حضور دائمی اپراتور

در بسیاری از مواقع، نشتی زمانی اتفاق می افتد که کسی در محل حضور ندارد. سیستم می تواند نشتی را به صورت خودکار تشخیص دهد و پیش از رسیدن افراد، جریان گاز را قطع کند.

جلوگیری از وصل ناخواسته گاز

مدل های دارای ریست دستی پس از دریافت فرمان خطر بسته باقی می مانند. در نتیجه، حتی اگر هشدار دتکتور متوقف یا برق دوباره برقرار شود، جریان گاز بدون بررسی محیط وصل نخواهد شد.

ابعاد مناسب و نصب نسبتاً ساده

مدل های ساختمانی معمولاً ابعاد فشرده و اتصال رزوه ای دارند و می توان آن ها را روی خط گاز نصب کرد. البته نصب باید توسط فرد متخصص و مطابق دستورالعمل سازنده و مقررات پروژه انجام شود.

محدودیت ها و معایب شیر برقی گاز

عملکرد شیر برقی گاز به انتخاب صحیح، سیم کشی اصولی و سلامت دتکتور و مدار فرمان وابسته است و خرابی هرکدام می تواند مانع قطع به موقع گاز شود. همچنین انتخاب سایز نامناسب، تجمع آلودگی یا فرسودگی قطعات داخلی ممکن است باعث افت فشار، گیرکردن شیر یا نشتی شود.

وابستگی به دتکتور و مدار فرمان

شیر برقی معمولاً زمانی عمل می کند که فرمان صحیحی دریافت کند. خرابی دتکتور، قطع سیم، اشتباه در سیم کشی یا ناسازگاری ولتاژ ممکن است مانع عملکرد به موقع شیر شود. به همین دلیل باید کل زنجیره تشخیص و قطع گاز به صورت دوره ای آزمایش شود.

نیاز به انتخاب دقیق نوع شیر

مدل های NO،‏ NC، پالسی و دارای ریست دستی عملکرد یکسانی ندارند. انتخاب اشتباه ممکن است باعث شود شیر هنگام قطع برق یا دریافت فرمان خطر، برخلاف انتظار سیستم عمل کند.

ایجاد افت فشار در مسیر

عبور گاز از داخل شیر می تواند مقداری افت فشار ایجاد کند. اگر سایز یا ظرفیت عبور شیر به درستی انتخاب نشود، ممکن است فشار گاز موردنیاز مشعل یا سایر تجهیزات مصرف کننده تأمین نشود.

احتمال گیرکردن یا نشتی داخلی

ذرات موجود در لوله، زنگ زدگی، فرسودگی دیافراگم یا آسیب آب بندها می توانند مانع بسته شدن کامل شیر شوند. نصب فیلتر مناسب و انجام سرویس دوره ای، احتمال بروز این مشکل را کاهش می دهد.

نیاز به ریست دستی پس از هشدار

ریست دستی یک ویژگی ایمنی مهم است، اما برای راه اندازی مجدد سیستم باید فرد مسئول در محل حضور داشته باشد. این موضوع ممکن است بازگشت سیستم به شرایط عادی را کمی زمان بر کند.

محدودیت در نوع گاز و شرایط کاری

هر شیر برای فشار، دما و گاز مشخصی طراحی شده است. شیری که برای گاز طبیعی مناسب است، الزاماً برای LPG، هیدروژن، اکسیژن یا گازهای خورنده قابل استفاده نیست. سازگاری بدنه و آب بندها با سیال باید از روی مشخصات سازنده بررسی شود.

شیر برقی جایگزین تهویه و رفع نشتی نیست

این تجهیز فقط ادامه ورود گاز را متوقف می کند و گازی را که قبلاً در محیط جمع شده، خارج نمی کند. پس از عملکرد شیر، محیط باید به روش ایمن تهویه و علت اصلی نشتی شناسایی و برطرف شود.

تفاوت شیر برقی گاز با سایر تجهیزات قطع و کنترل

شیر برقی گاز، شیر دستی و سیستم قطع کن اتوماتیک همگی می توانند جریان گاز را متوقف کنند، اما روش عملکرد و سطح ایمنی آن ها یکسان نیست. همچنین نباید هر شیر برقی را صرفاً به دلیل شباهت ظاهری روی خط گاز نصب کرد؛ زیرا شیرهای مخصوص گاز و مایعات برای شرایط متفاوتی ساخته می شوند.

تفاوت شیر برقی گاز با شیر دستی گاز

شیر دستی با چرخاندن دسته یا اهرم توسط کاربر باز و بسته می شود. این شیر به برق، دتکتور یا تابلو کنترل نیاز ندارد و ساختار آن نسبتاً ساده است؛ اما در زمان نشتی یا آتش سوزی، باید فردی خطر را تشخیص دهد و برای بستن شیر به محل مراجعه کند.

شیر برقی می تواند با دریافت فرمان از دتکتور گاز، سیستم اعلام حریق یا شستی اضطراری، جریان گاز را بدون حضور مستقیم فرد قطع کند. سرعت واکنش و امکان اتصال به سیستم های ایمنی، مهم ترین تفاوت آن با شیر دستی است.

بااین حال، شیر برقی جایگزین کامل شیر دستی نیست. در بسیاری از سیستم ها، شیر دستی برای قطع و وصل هنگام سرویس و شیر برقی برای قطع اضطراری و خودکار استفاده می شود.

تفاوت شیر برقی گاز با شیر برقی مایعات

ممکن است ظاهر شیر برقی گاز و شیر برقی آب یا سایر مایعات شبیه باشد، اما طراحی داخلی، آب بندها و استانداردهای آن ها متفاوت است. شیر مخصوص گاز باید نشتی بسیار کمی داشته باشد و جنس قطعات آن با گاز موردنظر سازگار باشد.

چگالی و رفتار گاز با مایع متفاوت است و گاز می تواند از فاصله ها و آب بندی هایی عبور کند که برای آب مشکلی ایجاد نمی کنند. همچنین فشار کاری، دبی، سرعت بسته شدن و جنس دیافراگم یا آب بند باید متناسب با نوع سیال انتخاب شود.

استفاده از شیر برقی آب روی خط گاز فقط به دلیل یکسان بودن سایز یا ولتاژ کار درستی نیست. سازنده باید به طور مشخص اعلام کرده باشد که شیر برای گاز طبیعی، LPG یا گاز موردنظر مناسب و تأیید شده است.

تفاوت شیر برقی گاز با سیستم قطع کن اتوماتیک

شیر برقی گاز یک قطعه اجرایی است؛ یعنی پس از دریافت فرمان، مسیر گاز را می بندد. اما سیستم قطع کن اتوماتیک مجموعه ای از تجهیزات است که ابتدا خطر را تشخیص می دهد، درباره صدور فرمان تصمیم می گیرد و سپس گاز را قطع می کند.

یک سیستم کامل معمولاً از دتکتور گاز، تابلو یا رله کنترل، منبع تغذیه، سیم کشی، آژیر یا نشانگر هشدار و شیر برقی تشکیل می شود. در سیستم های پیشرفته تر، شستی اضطراری، تهویه، سیستم اعلام حریق و ارسال وضعیت به BMS نیز به آن اضافه می شوند.

به زبان ساده، دتکتور چشم و بینی سیستم، تابلو کنترل مغز آن و شیر برقی دست اجرایی سیستم است. بنابراین نصب شیر برقی به تنهایی به معنی داشتن یک سیستم قطع کن اتوماتیک کامل نیست.

کاربردهای شیر برقی گاز

شیر برقی گاز در هر سیستمی که به قطع سریع، خودکار یا از راه دور جریان گاز نیاز داشته باشد، کاربرد دارد. نوع شیر مورد استفاده در یک واحد مسکونی با شیرهای مورد استفاده در پالایشگاه یا ایستگاه گاز یکسان نیست و باید بر اساس نوع گاز، فشار، دبی، سایز خط و شرایط محیطی انتخاب شود.

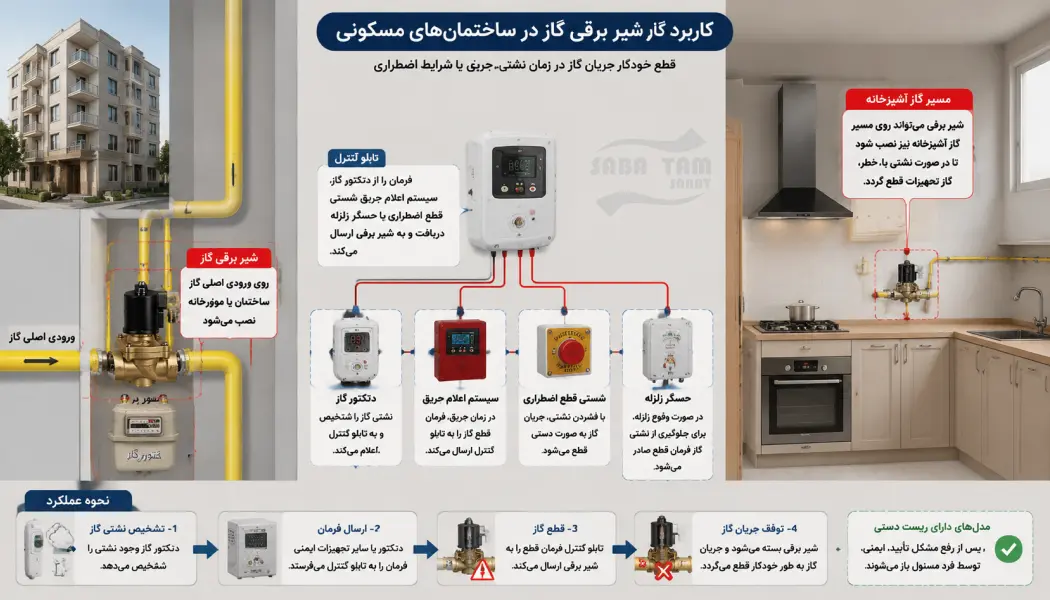

کاربرد شیر برقی گاز در ساختمان های مسکونی

در ساختمان های مسکونی، شیر برقی معمولاً روی ورودی اصلی گاز ساختمان، موتورخانه یا مسیر گاز آشپزخانه نصب می شود. این شیر به دتکتور گاز یا تابلو کنترل متصل است و هنگام تشخیص نشتی، جریان گاز را به صورت خودکار قطع می کند.

در برخی پروژه ها، شیر برقی با سیستم اعلام حریق، شستی قطع اضطراری یا حسگر زلزله نیز یکپارچه می شود. مدل های دارای ریست دستی برای این کاربرد مناسب هستند؛ زیرا پس از اعلام خطر، تا زمان بررسی و تأیید ایمنی محیط دوباره باز نمی شوند.

کاربرد در صنایع پتروشیمی و پالایشگاه ها

در صنایع نفت، گاز، پتروشیمی و پالایشگاه ها از شیرهای برقی برای کنترل خطوط سوخت، مشعل ها، تجهیزات فرایندی و اجرای فرمان قطع اضطراری استفاده می شود. این شیرها می توانند بخشی از سیستم Emergency Shutdown یا ESD باشند و هنگام تشخیص نشتی، حریق یا شرایط غیرعادی، جریان گاز را متوقف کنند.

در محیط های دارای گاز و بخارات قابل اشتعال، بوبین، سوکت و تجهیزات الکتریکی باید متناسب با طبقه بندی منطقه خطر انتخاب شوند. فشار و دمای کاری، جنس بدنه و آب بند، سرعت عملکرد و الزامات ضدانفجار نیز باید در طراحی بررسی شوند. شیرهای کوچک معمولاً نقش پایلوت یا کنترل را دارند و برای خطوط بزرگ تر از شیرهای قطع اضطراری مجهز به عملگر مناسب استفاده می شود.

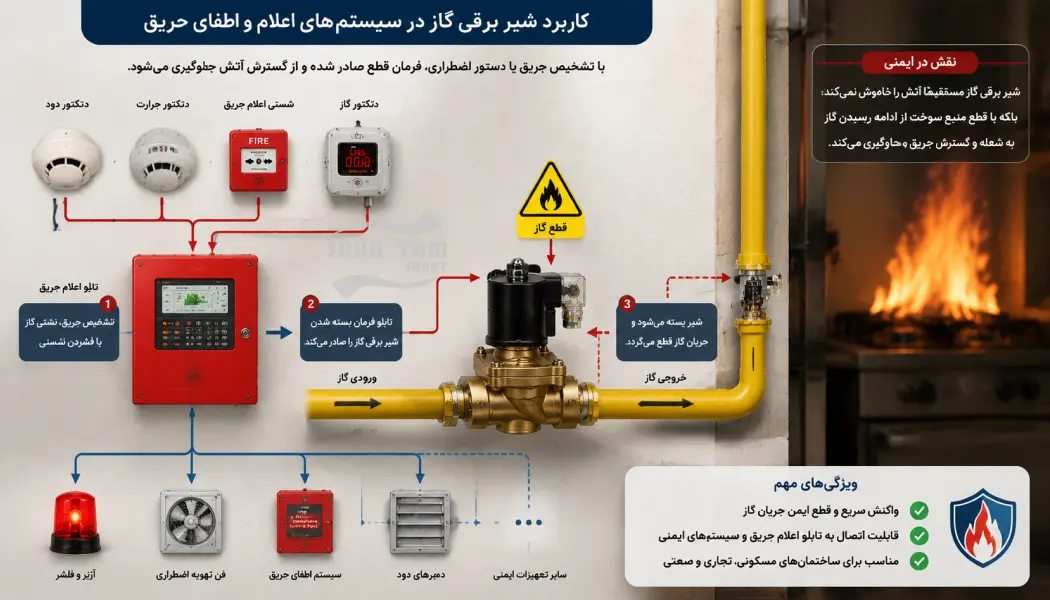

کاربرد در سیستم های اعلام و اطفای حریق

شیر برقی گاز می تواند به تابلو اعلام حریق یا سیستم کنترل ایمنی ساختمان متصل شود. در صورت فعال شدن دتکتور حریق، شستی یا سناریوی اضطراری، تابلو فرمان بسته شدن شیر و قطع گاز را صادر می کند.

این شیر مستقیماً آتش را خاموش نمی کند؛ بلکه با قطع منبع سوخت، از ادامه رسیدن گاز به شعله و گسترش حریق جلوگیری می کند. در یک سناریوی ایمنی کامل، قطع گاز می تواند هم زمان با فعال شدن آژیر، تهویه اضطراری و سایر تجهیزات حفاظتی انجام شود.

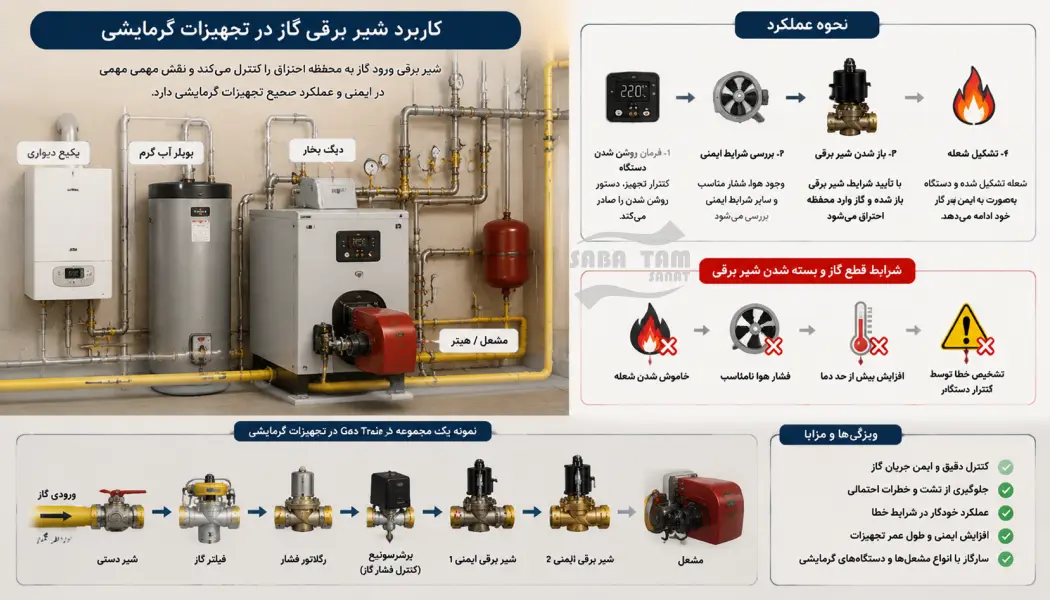

کاربرد در تجهیزات گرمایشی

در پکیج ها، دیگ های بخار، بخاری ها، هیترها و مشعل ها، شیر برقی وظیفه کنترل ورود گاز به محفظه احتراق را بر عهده دارد. هنگامی که تجهیز فرمان روشن شدن دریافت می کند و شرایط لازم مانند وجود هوا و تشکیل شعله تأیید می شود، شیر اجازه عبور گاز را می دهد.

اگر شعله خاموش شود، فشار هوا مناسب نباشد، دمای دستگاه بیش ازحد بالا برود یا کنترلر خطایی تشخیص دهد، شیر گاز بسته می شود. در بسیاری از تجهیزات گرمایشی از شیرهای اتوماتیک مخصوص مشعل یا مجموعه Gas Train استفاده می شود که ممکن است شامل دو شیر قطع ایمنی، رگلاتور، فیلتر و پرشرسوئیچ باشد.

کاربرد در خطوط و شبکه توزیع گاز شهری

در شبکه های توزیع گاز، ایستگاه های تقلیل فشار، انشعابات مهم و نقاط کنترلی می توان از تجهیزات قطع خودکار برای متوقف کردن جریان گاز در شرایط اضطراری استفاده کرد. فرمان قطع ممکن است از سیستم کنترل مرکزی، دتکتور نشتی، افت یا افزایش غیرعادی فشار و سامانه های ایمنی دریافت شود.

برای خطوط اصلی و سایزهای بزرگ، معمولاً از همان شیر برقی کوچک ساختمانی استفاده نمی شود. در این خطوط، شیر قطع اصلی دارای عملگر پنوماتیکی، هیدرولیکی یا الکتریکی است و سلونوئید ولو اغلب نقش کنترل کننده یا پایلوت عملگر را دارد. انتخاب تجهیزات باید مطابق فشار شبکه، ظرفیت عبور گاز و الزامات شرکت گاز و استانداردهای پروژه انجام شود.

انتخاب شیر برقی گاز مناسب

برای انتخاب شیر برقی مناسب، فقط سایز لوله یا ظاهر شیر کافی نیست. فشار و دبی گاز، نوع سیال، ولتاژ بوبین، حالت عملکرد، شرایط محیطی و تأییدیه های محصول باید هم زمان بررسی شوند. برای نمونه، شیرهای مختلف یک سازنده ممکن است از نظر ظاهری مشابه باشند اما برای فشارهای کاملاً متفاوتی طراحی شده باشند.

چگونه شیر برقی گاز مناسب انتخاب کنیم؟

پیش از خرید شیر برقی، اطلاعات زیر باید مشخص شود:

• نوع گاز؛ مانند گاز طبیعی، LPG یا گاز فرایندی
• حداقل و حداکثر فشار ورودی
• دبی موردنیاز تجهیزات مصرف کننده
• سایز و نوع اتصال لوله
• عملکرد شیر در حالت عادی؛ NO یا NC
• نیاز یا عدم نیاز به ریست دستی
• ولتاژ و نوع برق بوبین؛ AC یا DC
• دمای سیال و دمای محیط
• محل نصب؛ داخلی، فضای باز یا منطقه مستعد انفجار
• تأییدیه ها و استانداردهای موردنیاز پروژه

مدل نهایی باید بر اساس کاتالوگ سازنده انتخاب شود و مشخصات درج شده روی پلاک شیر با شرایط پروژه مطابقت داشته باشد.

انتخاب شیر برقی بر اساس فشار گاز

حداکثر فشار کاری مجاز شیر باید از بیشترین فشاری که احتمال دارد در خط ایجاد شود، کمتر نباشد. فقط فشار عادی شبکه را در نظر نگیرید؛ فشار زمان راه اندازی، نوسانات و شرایط خطا نیز باید بررسی شوند.

در برخی شیرهای پایلوت دار، برای باز و بسته شدن صحیح به حداقل اختلاف فشار نیاز است. بنابراین ممکن است شیر از نظر حداکثر فشار مناسب باشد، اما در فشار بسیار پایین درست عمل نکند. در مقابل، شیرهای مستقیم معمولاً وابستگی کمتری به اختلاف فشار دارند.

انتخاب شیر برقی بر اساس سایز لوله

سایز اتصال شیر معمولاً با قطر لوله هماهنگ انتخاب می شود؛ اما این فقط نقطه شروع است. شیر باید بتواند دبی موردنیاز را بدون ایجاد افت فشار بیش ازحد عبور دهد.

برای انتخاب دقیق باید ظرفیت جریان شیر یا مقدار Kv/Cv، فشار ورودی، فشار موردنیاز مصرف کننده و افت فشار مجاز بررسی شود. انتخاب شیر کوچک می تواند فشار گاز مشعل، پکیج یا تجهیزات مصرف کننده را کاهش دهد. انتخاب شیر بسیار بزرگ نیز ممکن است هزینه و ابعاد سیستم را بدون مزیت واقعی افزایش دهد.

حتی دو شیر با اتصال ¾ اینچ می توانند ظرفیت عبور متفاوتی داشته باشند؛ بنابراین سایز رزوه به تنهایی نشان دهنده ظرفیت واقعی شیر نیست.

انتخاب بر اساس نوع سیال و محیط نصب

روی کاتالوگ شیر باید به طور مشخص ذکر شده باشد که محصول برای گاز موردنظر مناسب است. یک شیر مناسب آب یا هوای فشرده را نباید صرفاً به دلیل یکسان بودن سایز و ولتاژ روی خط گاز نصب کرد.

در انتخاب شیر باید سازگاری جنس بدنه، دیافراگم و آب بندها با گاز طبیعی، LPG یا گاز فرایندی بررسی شود. برخی محصولات برای گروه های مشخصی از گازها و سیالات گازی خنثی تأیید شده اند و این موضوع در دیتاشیت سازنده اعلام می شود.

در فضای باز یا محیط مرطوب، درجه حفاظت IP بوبین و سوکت اهمیت دارد. در پالایشگاه ها و محیط های دارای گاز قابل اشتعال نیز تجهیزات الکتریکی باید برای طبقه بندی منطقه خطر مناسب باشند. دمای محیط، وضعیت نصب، احتمال خوردگی و میزان گردوغبار نیز باید بررسی شود.

بررسی مشخصات الکتریکی و نوع عملکرد

ولتاژ خروجی تابلو یا دتکتور باید دقیقاً با ولتاژ بوبین هماهنگ باشد. علاوه بر مقدار ولتاژ، AC یا DC بودن برق، فرکانس، توان مصرفی و مدت مجاز برق دار ماندن بوبین نیز اهمیت دارد.

همچنین باید مشخص شود که سیستم به شیر نرمال باز، نرمال بسته، پالسی یا دارای ریست دستی نیاز دارد. برای مثال، شیرهای دارای ریست دستی پس از قطع اضطراری، بدون بررسی محیط و دخالت فرد مسئول دوباره باز نمی شوند. شیرهای گاز با این مکانیزم به صورت مستقل در بازار وجود دارند.

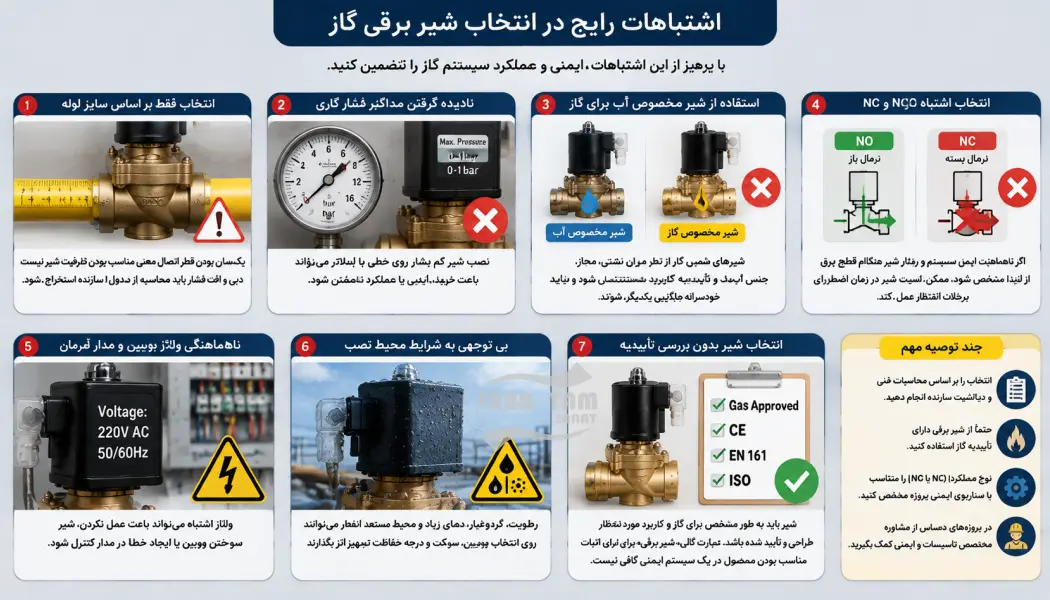

اشتباهات رایج در انتخاب شیر برقی گاز

انتخاب فقط بر اساس سایز لوله

یکسان بودن قطر اتصال به معنی مناسب بودن ظرفیت شیر نیست. دبی و افت فشار باید محاسبه یا از جدول سازنده استخراج شود.

نادیده گرفتن حداکثر فشار کاری

نصب شیر کم فشار روی خطی با فشار بالاتر می تواند باعث خرابی، نشتی یا عملکرد نامطمئن شود.

استفاده از شیر مخصوص آب برای گاز

شیرهای آب و گاز از نظر میزان نشتی مجاز، جنس آب بند و تأییدیه کاربرد یکسان نیستند و نباید خودسرانه جایگزین یکدیگر شوند.

انتخاب اشتباه NO و NC

اگر وضعیت ایمن سیستم و رفتار شیر هنگام قطع برق از ابتدا مشخص نشود، ممکن است شیر در زمان اضطراری برخلاف انتظار عمل کند.

ناهماهنگی ولتاژ بوبین و مدار فرمان

ولتاژ اشتباه می تواند باعث عمل نکردن شیر، سوختن بوبین یا ایجاد خطا در مدار کنترل شود.

بی توجهی به شرایط محیط نصب

رطوبت، گردوغبار، دمای زیاد و محیط مستعد انفجار می توانند روی انتخاب بوبین، سوکت و درجه حفاظت تجهیز اثر بگذارند.

انتخاب شیر بدون بررسی تأییدیه

شیر باید به طور مشخص برای گاز و کاربرد موردنظر طراحی و تأیید شده باشد. عبارت کلی «شیر برقی» برای اثبات مناسب بودن محصول در یک سیستم ایمنی کافی نیست.

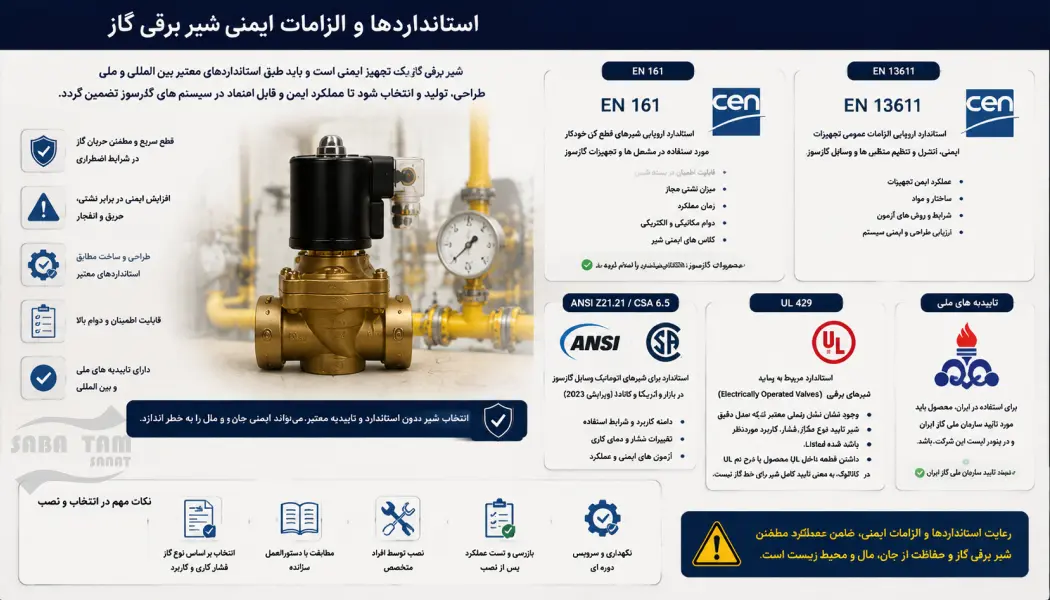

استانداردها و الزامات ایمنی شیر برقی گاز

شیر برقی گاز یک تجهیز ایمنی است و نباید فقط بر اساس ظاهر، قیمت یا سایز اتصال انتخاب شود. محصول باید برای نوع گاز، فشار کاری و کاربرد موردنظر تأیید شده باشد و نصب آن نیز مطابق دستورالعمل سازنده و مقررات گاز محل پروژه انجام شود.

استاندارد EN 161

استاندارد EN 161 یکی از مهم ترین استانداردهای اروپایی برای شیرهای قطع کن خودکار مورد استفاده در مشعل ها و تجهیزات گازسوز است. این استاندارد مواردی مانند قابلیت اطمینان در بسته شدن، میزان نشتی، زمان عملکرد، دوام و کلاس ایمنی شیر را بررسی می کند. محصولات گازسوز DUNGS نیز این استاندارد را برای شیرهای قطع اتوماتیک خود اعلام کرده اند.

استاندارد EN 13611

استاندارد EN 13611 الزامات عمومی تجهیزات ایمنی، کنترل و تنظیم مشعل ها و وسایل گازسوز را مشخص می کند. این استاندارد در کنار استاندارد اختصاصی شیر بررسی می شود و موضوعاتی مانند عملکرد ایمن، ساختار، مواد و شرایط آزمون را پوشش می دهد.

استاندارد ANSI Z21.21 / CSA 6.5

این استاندارد برای شیرهای اتوماتیک وسایل گازسوز در بازار آمریکا و کانادا کاربرد دارد. ویرایش ۲۰۲۳ آن شیرهای اتوماتیک مخصوص تجهیزات گازسوز را پوشش می دهد و دامنه کاربرد، فشار و آزمون های ایمنی محصول را مشخص می کند.

استاندارد UL 429

استاندارد UL 429 مربوط به شیرهای برقی یا Electrically Operated Valves است. وجود نشان UL زمانی معتبر است که مدل دقیق شیر برای نوع گاز، فشار و کاربرد موردنظر Listed شده باشد. داشتن یک قطعه UL داخل محصول یا درج نام UL در کاتالوگ، به معنی تأیید کامل شیر برای خط گاز نیست.

تأییدیه های ملی

برای استفاده در ایران، محصول باید مورد تائید سازمان ملی گاز و در وندور لیست این شرکت باشد .

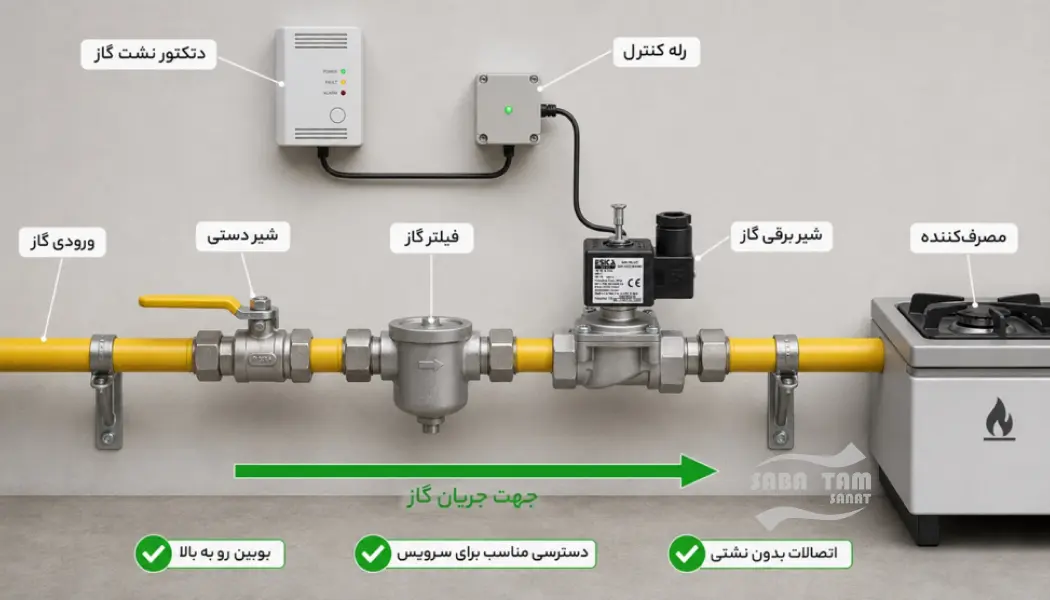

نصب و راه اندازی شیر برقی گاز

نصب صحیح شیر برقی به اندازه انتخاب آن اهمیت دارد. حتی یک شیر استاندارد و باکیفیت نیز در صورت نصب برعکس، سیم کشی نادرست یا ورود آلودگی به داخل بدنه ممکن است هنگام خطر عمل نکند یا باعث نشتی و افت فشار شود.

نصب و راه اندازی باید توسط فرد دارای صلاحیت، مطابق مقررات گاز، نقشه پروژه و دفترچه همان مدل انجام شود.

نحوه نصب شیر برقی گاز

۱. بررسی مشخصات شیر

پیش از نصب باید نوع گاز، فشار کاری، سایز اتصال، ولتاژ بوبین و حالت عملکرد شیر بررسی شود. مشخصات روی پلاک محصول باید با شرایط خط گاز و مدار فرمان هماهنگ باشد.

۲. قطع و ایمن سازی خط گاز

قبل از بازکردن اتصالات، جریان گاز باید از شیر اصلی قطع و خط طبق روش ایمن تخلیه شود. محیط نیز باید تهویه و نبود غلظت خطرناک گاز با تجهیزات مناسب کنترل شود.

۳. تمیزکردن لوله ها

براده، زنگ زدگی، نوار آب بندی و سایر آلودگی ها باید از داخل لوله خارج شوند. ورود این ذرات به شیر می تواند مانع بسته شدن کامل دیافراگم و باعث نشتی داخلی شود.

۴. رعایت جهت جریان

شیر باید مطابق فلش حک شده روی بدنه نصب شود. این فلش جهت صحیح ورود و خروج گاز را نشان می دهد. نصب برعکس می تواند باعث اختلال در عملکرد و بسته شدن شیر شود.

۵. اتصال شیر به لوله

هنگام بستن اتصالات رزوه ای باید از ابزار مناسب استفاده شود و نیرو مستقیماً به محل اتصال وارد شود، نه به بوبین یا قسمت های حساس شیر. همچنین مواد آب بندی نباید وارد مسیر داخلی گاز شوند.

در مدل های فلنجی نیز هم راستایی فلنج ها، نوع واشر و گشتاور یکنواخت پیچ ها اهمیت دارد. لوله نباید وزن یا تنش مکانیکی خود را به بدنه شیر منتقل کند.

۶. نصب تجهیزات جانبی

در صورت الزام طراحی یا سازنده، فیلتر گاز در بالادست شیر نصب می شود تا از ورود آلودگی جلوگیری کند. وجود یک شیر دستی برای قطع جریان هنگام تعمیرات نیز معمولاً ضروری است.

چیدمان معمول می تواند به این صورت باشد:

جریان گاز ← شیر دستی ← فیلتر ← شیر برقی ← مصرف کننده

چیدمان نهایی باید مطابق نقشه تأییدشده پروژه باشد.

۷. انجام سیم کشی

ولتاژ، نوع جریان AC یا DC و توان خروجی مدار فرمان باید با بوبین شیر سازگار باشد. اگر خروجی دتکتور توان کافی برای راه اندازی بوبین ندارد، باید از رله یا تابلو واسط مناسب استفاده شود.

کابل، فیوز، اتصال زمین، گلند و درجه حفاظت سوکت نیز باید با محیط نصب هماهنگ باشند. سیم کشی نباید در حالت برق دار انجام شود.

۸. تست نشتی و عملکرد

پس از نصب، اتصالات باید با روش موردتأیید و ابزار مناسب تست نشتی شوند. برای پیدا کردن نشتی هرگز نباید از شعله استفاده کرد.

سپس عملکرد کامل سیستم آزمایش می شود؛ یعنی با شبیه سازی فرمان دتکتور یا شستی اضطراری، باید از بسته شدن شیر و توقف جریان گاز اطمینان حاصل شود. در مدل های دارای فیدبک، سیگنال تأیید بسته شدن نیز کنترل می شود.

نکات مهم در نصب صحیح

وضعیت نصب شیر

بوبین و بدنه باید در موقعیتی نصب شوند که سازنده اجازه داده است. بسیاری از مدل ها را می توان به صورت عمودی یا افقی نصب کرد، اما قرارگرفتن بوبین رو به پایین ممکن است مجاز نباشد. دستورالعمل همان مدل همیشه اولویت دارد.

دسترسی برای بازرسی و ریست

شیر باید در محلی قابل مشاهده و قابل دسترسی نصب شود تا امکان تست، سرویس، تعویض بوبین و ریست دستی وجود داشته باشد. نصب در فضای بسته و غیرقابل دسترسی مناسب نیست.

فاصله از حرارت و رطوبت

دمای محیط نباید از محدوده اعلام شده سازنده بیشتر باشد. در فضای مرطوب یا پرگردوغبار نیز باید از بوبین، سوکت و گلند دارای درجه حفاظت مناسب استفاده شود.

جلوگیری از دست کاری بوبین

بوبین نباید برای چرخاندن یا سفت کردن شیر استفاده شود. همچنین بازکردن قطعات داخلی، تغییر فنر یا تعویض بوبین با مدل ناسازگار می تواند عملکرد ایمنی شیر را مختل کند.

توجه به دتکتور و مدار فرمان

شیر برقی فقط زمانی عملکرد مؤثری دارد که دتکتور در محل صحیح نصب شده و مدار فرمان سالم باشد. بنابراین دتکتور، تابلو، کابل و شیر باید به صورت یک سیستم واحد آزمایش شوند.

خطاهای رایج در نصب شیر برقی گاز

نصب شیر در جهت مخالف جریان

نادیده گرفتن فلش روی بدنه یکی از خطاهای مهم است و می تواند مانع عملکرد صحیح شیر شود.

اتصال مستقیم بوبین به ولتاژ نامناسب

وصل کردن بوبین ۲۴ ولت به برق ۲۲۰ ولت باعث سوختن آن می شود. ولتاژ کمتر از مقدار موردنیاز نیز ممکن است مانع عملکرد کامل شیر شود.

نصب بدون تمیزکردن لوله

براده و آلودگی می توانند بین دیافراگم و نشیمنگاه قرار بگیرند و باعث نشتی یا گیرکردن شیر شوند.

استفاده بیش ازحد از نوار یا خمیر آب بندی

ورود مواد آب بندی به داخل لوله می تواند مسیر گاز یا مکانیزم داخلی شیر را مسدود کند.

واردکردن فشار مکانیکی به بدنه

ناهم راستایی لوله ها، سفت کردن بیش ازحد اتصالات و استفاده از شیر به عنوان تکیه گاه ممکن است باعث ترک یا تغییر شکل بدنه شود.

نصب بدون فیلتر در خط آلوده

اگر سازنده یا شرایط خط وجود فیلتر را الزام کند، حذف آن می تواند عمر شیر را کاهش داده و احتمال نشتی داخلی را افزایش دهد.

تست کردن فقط خود شیر

ممکن است شیر سالم باشد اما دتکتور، رله یا سیم کشی فرمان درست عمل نکند. آزمایش باید کل زنجیره تشخیص تا قطع گاز را پوشش دهد.

بازکردن شیر بدون رفع علت هشدار

ریست کردن شیر پیش از بررسی نشتی یا حریق بسیار خطرناک است. ابتدا باید علت حادثه رفع و محیط ایمن شود، سپس فرد مسئول اجازه وصل مجدد گاز را بدهد.

دستورالعمل های رسمی نصب شیرهای گاز نیز بر قطع و تخلیه ایمن خط، پایش محیط، رعایت جهت جریان و جلوگیری از ایجاد جرقه تأکید دارند.

نگهداری و سرویس شیر برقی گاز

شیر برقی گاز ممکن است برای مدت طولانی بدون حرکت باقی بماند، اما باید در زمان حادثه سریع و مطمئن عمل کند. به همین دلیل، سالم بودن ظاهری شیر کافی نیست و دتکتور، مدار فرمان، بوبین و مکانیزم قطع گاز باید به صورت دوره ای آزمایش شوند.

زمان دقیق سرویس به نوع شیر، شرایط محیط، میزان کارکرد و دستورالعمل سازنده بستگی دارد. تمام عملیات مربوط به بازکردن خط گاز یا قطعات داخلی باید توسط فرد دارای صلاحیت انجام شود.

نحوه نگهداری شیر برقی گاز

تمیز نگه داشتن محیط اطراف شیر

گردوغبار، چربی، رطوبت و مواد خورنده نباید روی بوبین، سوکت یا بدنه شیر جمع شوند. برای نظافت بیرونی می توان از دستمال خشک یا کمی مرطوب استفاده کرد، اما ریختن آب یا مواد شوینده روی قسمت های الکتریکی مجاز نیست.

بررسی وضعیت بدنه و اتصالات

بدنه شیر، رزوه ها، مهره ها و محل اتصال به لوله باید از نظر خوردگی، ترک، شل شدگی و آثار نشتی بررسی شوند. هرگونه بوی گاز، تغییر رنگ یا آسیب ظاهری باید جدی گرفته شود.

بررسی سیم کشی و سوکت برق

کابل ها، سوکت، گلند و ترمینال ها باید سالم و محکم باشند. پارگی عایق، شل شدن اتصال، نفوذ رطوبت یا سوختگی سوکت می تواند مانع رسیدن فرمان به بوبین شود.

کنترل فیلتر گاز

اگر در بالادست شیر فیلتر نصب شده است، باید طبق دستورالعمل سازنده تمیز یا تعویض شود. گرفتگی فیلتر باعث افت فشار می شود و ورود آلودگی نیز می تواند دیافراگم یا نشیمنگاه شیر را دچار مشکل کند.

جلوگیری از دست کاری قطعات داخلی

بوبین، فنر، دیافراگم و پیچ های تنظیم نباید بدون مجوز سازنده باز یا تغییر داده شوند. برای تعمیر باید از قطعات اصلی و کیت مناسب همان مدل استفاده شود. در بسیاری از شیرهای ایمنی، تعویض کامل تجهیز از تعمیر غیراصولی مطمئن تر است.

بررسی دوره ای و تست عملکرد

بازرسی ظاهری

ابتدا وضعیت بدنه، اتصالات، کابل، سوکت و دکمه ریست بررسی می شود. شیر نباید دارای خوردگی، ضربه، تغییر شکل یا آثار داغ شدگی باشد.

تست فرمان اضطراری

با روش تعیین شده در دستورالعمل سیستم، فرمان دتکتور، تابلو یا شستی اضطراری شبیه سازی می شود. پس از صدور فرمان باید شیر در زمان مناسب بسته و جریان گاز متوقف شود.

این آزمایش باید کل زنجیره زیر را پوشش دهد:

دتکتور ← تابلو یا رله ← سیم کشی ← بوبین ← بسته شدن شیر

تست ریست دستی

در مدل های دارای ریست دستی، پس از عملکرد اضطراری باید بررسی شود که شیر بدون دخالت فرد دوباره باز نمی شود. ریست فقط پس از عادی شدن شرایط، رفع علت هشدار و اطمینان از ایمنی محیط انجام می شود.

تست نشتی

اتصالات خارجی و بسته بودن مسیر شیر باید با تجهیزات و روش موردتأیید بررسی شوند. برای پیدا کردن نشتی گاز هرگز نباید از کبریت، فندک یا هر نوع شعله استفاده کرد.

بررسی فشار قبل و بعد از شیر

اختلاف غیرعادی فشار می تواند نشانه گرفتگی فیلتر، انتخاب نامناسب سایز یا مشکل در بازشدن کامل شیر باشد. این اندازه گیری باید با ابزار مناسب و توسط تکنسین انجام شود.

ثبت نتایج سرویس

تاریخ تست، نتیجه عملکرد، وضعیت نشتی، فشار خط، قطعات تعویض شده و نام فرد سرویس کار باید ثبت شوند. این سوابق کمک می کنند خرابی های تکراری پیش از ایجاد خطر شناسایی شوند.

فاصله زمانی تست باید بر اساس دفترچه سازنده، مقررات محلی و برنامه نگهداری پروژه تعیین شود. در محیط های صنعتی، مرطوب، پرگردوغبار یا دارای ارتعاش، ممکن است بازرسی های کوتاه مدت تری لازم باشد.

علائم خرابی شیر برقی گاز

شیر با دریافت فرمان بسته نمی شود

این مشکل ممکن است به دلیل قطع سیم، ولتاژ نامناسب، سوختن بوبین، گیرکردن هسته یا وجود آلودگی روی نشیمنگاه ایجاد شود.

شیر باز نمی شود یا کامل باز نمی ماند

افت ولتاژ، خرابی بوبین، فشار نامناسب خط، گرفتگی فیلتر یا گیرکردن قطعات داخلی می تواند مانع بازشدن کامل شیر شود.

شنیدن صدای وزوز غیرعادی

صدای مداوم یا لرزش بوبین ممکن است به دلیل ولتاژ نامناسب، شل بودن قطعات، آلودگی هسته یا خرابی بوبین ایجاد شود.

داغ شدن بیش ازحد بوبین

گرم شدن مقداری از بوبین می تواند طبیعی باشد، اما حرارت غیرعادی، بوی سوختگی یا تغییر رنگ سوکت نشانه وجود مشکل الکتریکی است و باید بررسی شود.

افت فشار بعد از شیر

افت فشار غیرعادی می تواند ناشی از کوچک بودن سایز شیر، گرفتگی فیلتر، بازنشدن کامل مسیر یا تجمع آلودگی داخل بدنه باشد.

نشتی گاز یا بوی گاز

نشتی از اتصالات ممکن است به دلیل آب بندی نامناسب یا شل شدن اتصال باشد. نشتی داخلی نیز می تواند از فرسودگی دیافراگم، آسیب آب بند یا وجود ذرات روی نشیمنگاه ناشی شود.

عملکرد نامنظم یا تأخیر در قطع

اگر شیر گاهی عمل می کند و گاهی نه، یا با تأخیر بسته می شود، نباید آن را سالم در نظر گرفت. سیم کشی، ولتاژ، بوبین، هسته و مکانیزم داخلی باید فوراً بررسی شوند.

در صورت مشاهده بوی گاز یا عملکرد نامطمئن، شیر نباید چند بار پشت سرهم ریست شود. منبع گاز باید طبق روش ایمن قطع، محیط تخلیه و تهویه شود و بررسی توسط فرد متخصص انجام گیرد.

قیمت شیر برقی گاز

قیمت شیر برقی گاز عدد ثابتی ندارد و بر اساس سایز، فشار کاری، برند، ولتاژ، نوع عملکرد و تأییدیه های محصول تعیین می شود. یک شیر ساختمانی کوچک با اتصال رزوه ای را نمی توان از نظر قیمت با شیرهای صنعتی، فلنجی یا ضدانفجار مقایسه کرد.

به دلیل تغییر نرخ ارز، هزینه واردات و موجودی بازار، برای اعلام قیمت دقیق باید شماره مدل، سایز و مشخصات فنی شیر مشخص شود و استعلام به روز انجام گیرد.

عوامل مؤثر بر قیمت شیر برقی گاز

نوع عملکرد شیر

قیمت مدل های نرمال باز، نرمال بسته، پالسی و دارای ریست دستی یکسان نیست. شیرهای دارای مکانیزم ریست، سوئیچ تأیید موقعیت یا امکان ارسال وضعیت به تابلو معمولاً قیمت بیشتری دارند.

فشار و ظرفیت عبور گاز

شیرهایی که برای فشار یا دبی بالاتر طراحی شده اند، به بدنه مقاوم تر و مکانیزم داخلی دقیق تری نیاز دارند. مقدار Kv/Cv و افت فشار مجاز نیز روی طراحی و قیمت محصول اثر می گذارد.

جنس بدنه و آب بندها

بدنه آلومینیومی، برنجی، چدنی یا فولادی و همچنین نوع دیافراگم و آب بند، قیمت شیر را تغییر می دهند. مدل های مناسب گازهای خاص، دمای بالا یا محیط خورنده معمولاً گران تر هستند.

ولتاژ و مشخصات بوبین

نوع بوبین، ولتاژ AC یا DC، توان مصرفی، درجه حفاظت IP و مقاومت آن در برابر رطوبت و حرارت روی قیمت اثر دارد. بوبین های مخصوص محیط های خطرناک یا ضدانفجار هزینه بیشتری دارند.

استانداردها و تأییدیه ها

محصولات دارای گواهی معتبر مانند UL، CSA، FM، CE تحت GAR یا ATEX ممکن است قیمت بالاتری داشته باشند؛ زیرا طراحی و عملکرد آن ها تحت آزمون و ارزیابی قرار گرفته است. البته اعتبار گواهی باید برای مدل دقیق محصول بررسی شود، نه فقط نام برند.

امکانات جانبی

وجود فیلتر، نشانگر وضعیت، ریست دستی، سوئیچ بسته بودن، گلند آب بندی شده، رله کنترل یا سیستم تست نشتی می تواند هزینه نهایی تجهیز را افزایش دهد.

تأثیر سایز و برند بر قیمت شیر برقی

با افزایش سایز شیر، مقدار مواد مصرفی، وزن بدنه، ظرفیت بوبین و پیچیدگی ساخت بیشتر می شود؛ بنابراین شیرهای ۱½ یا ۲ اینچ معمولاً از مدل های ½ یا ¾ اینچ گران تر هستند. مدل های فلنجی و سایزهای صنعتی نیز اختلاف قیمت بیشتری دارند.

برند نیز روی قیمت اثر می گذارد، اما دلیل این اختلاف فقط نام تجاری نیست. کیفیت ساخت، دقت آب بندی، طول عمر بوبین، دسترسی به قطعات، خدمات پس از فروش، سوابق عملکرد و تأییدیه های معتبر از عوامل اصلی تفاوت قیمت برندها هستند.

بااین حال، گران ترین برند همیشه بهترین انتخاب پروژه نیست. محصول باید از نظر فشار، دبی، ولتاژ، نوع عملکرد و تأییدیه دقیقاً با نیاز پروژه هماهنگ باشد.

هزینه واقعی شیر برقی در پروژه های صنعتی

در پروژه صنعتی، هزینه واقعی فقط مبلغ خرید خود شیر نیست. برای محاسبه بودجه باید مجموعه هزینه های زیر در نظر گرفته شود:

• طراحی و انتخاب فنی
• فیلتر، شیر دستی، فلنج و اتصالات
• بوبین یا تجهیزات ضدانفجار
• کابل کشی، رله و تابلو کنترل
• سوئیچ موقعیت و سیستم اعلام وضعیت
• نصب، جوشکاری و ساپورت گذاری
• تست نشتی و راه اندازی
• مدارک فنی، بازرسی و تأییدیه ها
• قطعات یدکی و سرویس دوره ای
• هزینه توقف خط برای تعمیر یا تعویض

برندها و مدل های شیر برقی گاز

برندهای مختلفی از شیر برقی گاز در بازار وجود دارند، اما معروف بودن نام برند به تنهایی برای انتخاب کافی نیست. نوع عملکرد، فشار کاری، سایز، ولتاژ، کیفیت آب بندی، تأییدیه ها و خدمات پس از فروش باید برای مدل دقیق بررسی شوند.

برند Sismik ترکیه، برند وارداتی مجموعه شماست و محصولات آن بیشتر با رویکرد ایمنی ساختمان، تشخیص نشتی گاز و قطع جریان در زمان زلزله یا شرایط اضطراری عرضه می شوند.

برندهای معتبر شیر برقی گاز در بازار

از برندهای شناخته شده در این حوزه می توان به موارد زیر اشاره کرد:

• Sismik ترکیه
• FAY ترکیه
• MADAS ایتالیا
• DUNGS آلمان
• ASCO آمریکا
• Caleffi ایتالیا
• ESKA ترکیه

هرکدام از این برندها محصولات متفاوتی برای ساختمان، مشعل، موتورخانه و کاربردهای صنعتی دارند. بنابراین نمی توان صرفاً بر اساس کشور سازنده یا شهرت برند، یک محصول را برای تمام پروژه ها مناسب دانست.

معرفی شیر برقی گاز Sismik ترکیه

Sismik یک شرکت ترکیه ای فعال در زمینه تجهیزات ایمنی زلزله، هشدار گاز و سیستم های قطع خودکار انرژی است. این مجموعه از سال ۱۹۹۹ فعالیت می کند و شیرهای برقی گاز را برای دریافت فرمان از دتکتورهای نشتی و تجهیزات هشدار زلزله در سبد محصولات خود قرار داده است.

شیر برقی Sismik پس از دریافت فرمان از دتکتور گاز یا سیستم ایمنی، جریان گاز را قطع می کند. ترکیب این شیر با دتکتورهای گاز و تجهیزات زلزله همان برند، امکان طراحی یک سیستم هماهنگ برای ساختمان های مسکونی، تجاری و موتورخانه ها را فراهم می کند.

مدل مناسب باید بر اساس موارد زیر انتخاب شود:

• سایز خط گاز
• فشار کاری مجاز
• نوع NO یا NC
• ولتاژ فرمان
• نوع ریست
• گاز طبیعی یا LPG
• شرایط محیط نصب
• تأییدیه های موردنیاز پروژه

یکی از مزیت های Sismik برای مجموعه شما، امکان ارائه راهکار یکپارچه تشخیص و قطع گاز همراه با تأمین، مشاوره، خدمات و پشتیبانی داخل کشور است. این موضوع برای مشتری معمولاً از خرید یک شیر بدون منبع مشخص و خدمات پس از فروش مطمئن تر است.

مقایسه برندهای Sismik و FAY

هر دو برند Sismik و FAY در ترکیه فعالیت دارند و محصولاتی برای قطع اضطراری جریان گاز عرضه می کنند. FAY شیرهای قطع خودکار با بدنه آلومینیومی تولید می کند و محصولات خود را برای کاربردهای مرتبط با گاز معرفی کرده است.

Sismik در وب سایت رسمی خود محصولات تشخیص زلزله و گاز را با خروجی شیر برقی و امکان قطع جریان گاز معرفی کرده است. بعضی تجهیزات این برند همچنین قابلیت پایش خرابی بوبین یا قطع شدن مسیر ارتباطی شیر را دارند.

چرا شیر برقی Sismik برای خرید مناسب است ؟

شیر برقی گاز Sismik ترکیه با قابلیت دریافت فرمان از دتکتور گاز و سیستم های ایمنی، برای قطع سریع جریان گاز در شرایط نشتی یا اضطراری طراحی شده است. تأمین این محصول توسط مجموعه ما، همراه با مشاوره انتخاب، هماهنگی تجهیزات و خدمات پشتیبانی انجام می شود. این شیر برقی دارای استاندارد tse کشور ترکیه بوده و مورد تائید سازمان ملی گاز ایران نیز میباشد .

جمع بندی و پیشنهاد انتخاب شیر برقی گاز

شیر برقی گاز یکی از اجزای مهم سیستم ایمنی ساختمان و صنعت است که با دریافت فرمان از دتکتور، تابلو کنترل یا شستی اضطراری، جریان گاز را قطع می کند. این تجهیز می تواند احتمال تجمع گاز، انفجار و گسترش آتش را کاهش دهد؛ اما به تنهایی یک سیستم ایمنی کامل محسوب نمی شود.

عملکرد مطمئن زمانی به دست می آید که شیر، دتکتور، مدار فرمان، سیم کشی و تجهیزات هشدار به صورت هماهنگ انتخاب، نصب و آزمایش شوند.

چه زمانی باید از شیر برقی گاز استفاده کنیم؟

استفاده از شیر برقی زمانی اهمیت بیشتری دارد که احتمال نشتی گاز وجود داشته باشد و بستن دستی شیر نتواند با سرعت کافی انجام شود. در چنین شرایطی، شیر برقی امکان قطع خودکار جریان گاز را بدون نیاز به حضور مستقیم افراد فراهم می کند.

کاربرد آن در شرایط زیر توصیه یا طبق ضوابط پروژه الزامی می شود:

• ساختمان مجهز به دتکتور نشت گاز
• موتورخانه، اتاق دیگ یا محل نصب مشعل
• آشپزخانه صنعتی و رستوران
• آزمایشگاه دارای خطوط گاز
• پارکینگ یا فضای بسته دارای تجهیزات گازسوز
• کارخانه، پالایشگاه و واحدهای فرایندی
• محل دارای سیستم اعلام حریق یا شستی اضطراری
• پروژه دارای سیستم هشدار یا قطع گاز هنگام زلزله
• مکان هایی که دائماً اپراتور در آن ها حضور ندارد

در سیستم های ساده ممکن است شیر مستقیماً از طریق یک مدار سازگار با دتکتور فرمان بگیرد. در پروژه های بزرگ تر، فرمان باید از تابلو کنترل، رله واسط یا سیستم مدیریت ایمنی صادر شود.
