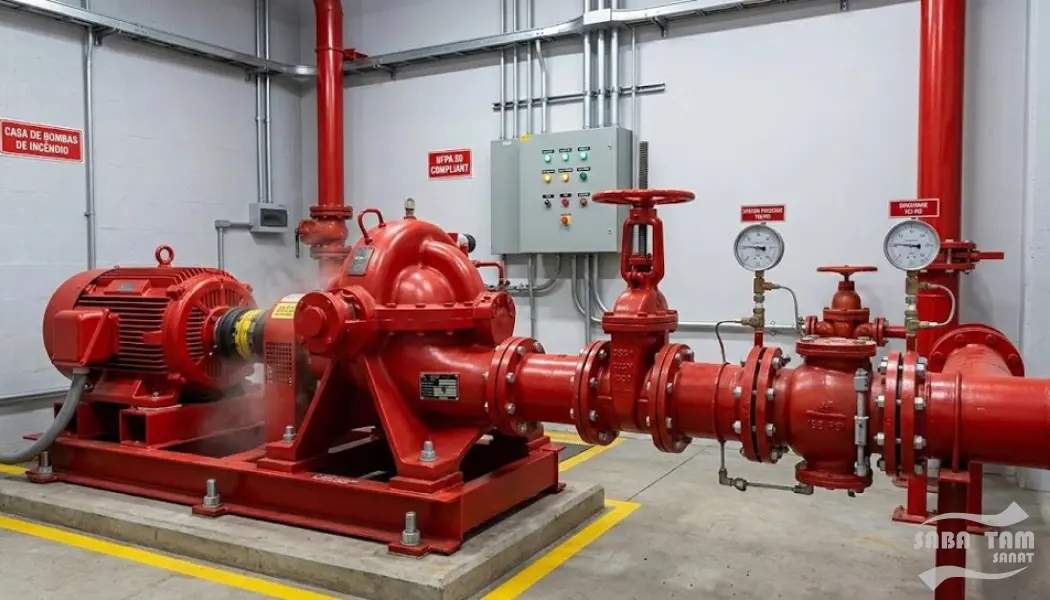

محاسبه و طراحی بوستر پمپ آتش نشانی

در سیستم های اطفای حریق، عملکرد صحیح شبکه تا حد زیادی به انتخاب و محاسبه دقیق پمپ وابسته است. محاسبه و طراحی بوستر پمپ آتش نشانی باید به گونه ای انجام شود که سیستم در شرایط حریق بتواند دبی موردنیاز را با فشار کافی به دورترین یا نامساعدترین نقاط شبکه برساند. به همین دلیل، انتخاب پمپ صرفاً براساس توان موتور یا ابعاد ساختمان انجام نمی شود و لازم است پارامترهایی مانند دبی موردنیاز، هد کل، افت فشار مسیر، اختلاف ارتفاع و الزامات شبکه اطفای حریق به صورت مهندسی بررسی شوند.

اشتباه در محاسبه پمپ آتش نشانی می تواند مستقیماً بر عملکرد سیستم حفاظت حریق اثر بگذارد. انتخاب پمپی با دبی یا هد کمتر از مقدار موردنیاز ممکن است باعث شود اسپرینکلرها، هیدرانت ها یا سایر تجهیزات شبکه در زمان حریق فشار و جریان کافی دریافت نکنند. از طرف دیگر، انتخاب پمپ بیش از حد بزرگ نیز راهکار مناسبی نیست؛ زیرا می تواند فشارهای بالاتر از محدوده طراحی، افزایش هزینه تجهیزات و مشکلات کنترلی و هیدرولیکی در شبکه ایجاد کند.

استاندارد NFPA 20 الزامات مربوط به انتخاب و نصب پمپ های ثابت مورد استفاده در سیستم های حفاظت حریق را مشخص می کند و در کنار محاسبات هیدرولیکی شبکه، مبنای مهمی برای طراحی صحیح مجموعه پمپاژ محسوب می شود. بنابراین برای انتخاب یک بوستر پمپ حریق مناسب، ابتدا باید نیاز واقعی شبکه از نظر دبی و فشار مشخص شود و سپس پمپ، محرک، کنترلر و تجهیزات جانبی متناسب با شرایط پروژه انتخاب شوند.

در این راهنما، اصول محاسبه و طراحی بوستر پمپ آتش نشانی را بررسی می کنیم و توضیح می دهیم که دبی و هد پمپ حریق چگونه تعیین می شوند و چه عواملی باید هنگام انتخاب پمپ مناسب برای یک پروژه در نظر گرفته شوند.

بوستر پمپ آتش نشانی چیست و چه نقشی در سیستم اطفا دارد؟

بوستر پمپ آتش نشانی مجموعه ای از پمپ ها، تجهیزات کنترلی و ابزارهای اندازه گیری است که وظیفه تأمین دبی و فشار موردنیاز شبکه اطفای حریق را بر عهده دارد. زمانی که فشار شبکه به دلیل فعال شدن اسپرینکلرها، باز شدن هیدرانت یا سایر تجهیزات مصرف کننده کاهش پیدا می کند، مجموعه پمپاژ وارد مدار شده و آب موردنیاز سیستم را با فشار مناسب تأمین می کند.

در یک آرایش متداول، این مجموعه می تواند شامل پمپ اصلی آتش نشانی، پمپ رزرو یا Standby، جوکی پمپ، تابلوهای کنترل و تجهیزات اندازه گیری و پایش باشد. البته تعداد و نوع پمپ ها باید براساس طراحی سیستم، محاسبات هیدرولیکی و الزامات پروژه تعیین شود و نمی توان یک آرایش ثابت را برای تمام ساختمان ها در نظر گرفت.

پمپ اصلی آتش نشانی وظیفه تأمین دبی و فشار طراحی شبکه در شرایط حریق را بر عهده دارد. در پروژه هایی که پمپ رزرو پیش بینی می شود، این پمپ برای افزایش قابلیت اطمینان سیستم و تأمین ظرفیت موردنیاز در شرایط طراحی در نظر گرفته می شود. نوع محرک پمپ ها نیز می تواند متناسب با الزامات پروژه، الکتریکی یا دیزلی باشد.

جوکی پمپ یا Jockey Pump پمپی با ظرفیت کمتر است که برای جبران افت های جزئی فشار ناشی از نشتی های کوچک یا تغییرات عادی فشار شبکه استفاده می شود. عملکرد جوکی پمپ مانع از روشن شدن غیرضروری پمپ اصلی در اثر افت فشارهای جزئی می شود؛ اما وظیفه تأمین جریان اصلی موردنیاز هنگام حریق را ندارد.

تابلو کنترل پمپ آتش نشانی نیز وظیفه پایش شرایط سیستم و کنترل عملکرد پمپ مربوط به خود را بر عهده دارد. در یک سیستم استاندارد، کنترل پمپ اصلی، پمپ دیزلی و جوکی معمولاً متناسب با نوع و عملکرد هر پمپ انجام می شود و تجهیزات کنترلی باید با الزامات سیستم حفاظت حریق هماهنگ باشند.

در کنار این اجزا، تجهیزاتی مانند فشارسنج ها، پرشرسوئیچ ها و سایر ابزارهای اندازه گیری و پایش برای کنترل وضعیت شبکه و عملکرد مجموعه مورد استفاده قرار می گیرند. هماهنگی صحیح میان این تجهیزات باعث می شود بوستر پمپ حریق در زمان نیاز بتواند آب را با دبی و فشار محاسبه شده در اختیار شبکه اطفای حریق قرار دهد.

به همین دلیل، عملکرد مناسب بوستر پمپ تنها به قدرت پمپ ها وابسته نیست؛ بلکه محاسبه صحیح دبی و هد، انتخاب تجهیزات مناسب و طراحی درست سیستم کنترل در قابلیت اطمینان کل سیستم اطفای حریق نقش تعیین کننده دارند.

چه اطلاعاتی برای محاسبه پمپ آتش نشانی نیاز است؟

برای محاسبه پمپ آتش نشانی نمی توان تنها به متراژ یا تعداد طبقات ساختمان اکتفا کرد. دبی و هد موردنیاز پمپ باید براساس مشخصات واقعی شبکه اطفای حریق و محاسبات هیدرولیکی تعیین شود. نوع سیستم حفاظت حریق، ارتفاع ساختمان، مسیر لوله کشی، تجهیزات مصرف کننده و شرایط تأمین آب همگی می توانند بر نقطه کاری موردنیاز پمپ اثر بگذارند.

نوع ساختمان و کاربری

اولین اطلاعات موردنیاز، نوع ساختمان و کاربری آن است. یک ساختمان مسکونی، تجاری، بیمارستان، انبار یا مجموعه صنعتی الزاماً نیاز آبی و شرایط طراحی یکسانی ندارد. نوع کاربری و خطر حریق در تعیین نوع سیستم حفاظت، معیارهای طراحی و میزان تقاضای آب مؤثر است. به همین دلیل، محاسبه پمپ باید از شناخت دقیق پروژه و سیستم اطفای موردنیاز آغاز شود.

اطلاعات شبکه اطفای حریقه

نوع و مشخصات شبکه از مهم ترین ورودی های محاسبات است. باید مشخص شود ساختمان دارای چه سیستم هایی مانند شبکه اسپرینکلر، فایرباکس، هیدرانت یا رایزر آتش نشانی است و این سیستم ها تحت چه شرایطی باید به صورت هم زمان کار کنند.

صرف دانستن تعداد کل اسپرینکلرها یا فایرباکس ها برای تعیین ظرفیت پمپ کافی نیست. در طراحی مهندسی، تقاضای هیدرولیکی سیستم و نامساعدترین ناحیه یا مسیر شبکه بررسی می شود تا دبی و فشار لازم در نقطه طراحی مشخص شود.

اطلاعات ساختمان و مسیر لوله کشی

ارتفاع ساختمان و اختلاف تراز میان محل پمپ و نقاط مصرف از عوامل مهم در محاسبه هد هستند. علاوه بر آن، طول و قطر لوله ها، تعداد و نوع اتصالات، شیرآلات و سایر تجهیزات مسیر باعث ایجاد افت فشار می شوند و باید در محاسبات هیدرولیکی لحاظ شوند.

تعداد طبقات نیز اطلاعات مهمی درباره ساختار پروژه ارائه می دهد، اما به تنهایی معیار تعیین هد پمپ نیست. برای مثال، محل موتورخانه یا اتاق پمپ نسبت به مخزن و بالاترین یا نامساعدترین نقطه شبکه می تواند تأثیر مستقیمی بر فشار موردنیاز پمپ داشته باشد.

مشخصات منبع آب و شرایط مکش

منبع تأمین آب نیز باید به طور دقیق بررسی شود. حجم مخزن آتش نشانی باید متناسب با تقاضای سیستم و مدت زمان تأمین آب موردنیاز طراحی شود. همچنین تراز آب مخزن، فاصله و آرایش لوله مکش، قطر لوله، اتصالات و شیرآلات موجود در مسیر مکش در عملکرد پمپ مؤثر هستند.

شرایط مکش پمپ اهمیت ویژه ای دارد؛ زیرا طراحی نامناسب مسیر مکش می تواند باعث افزایش افت فشار، ایجاد جریان نامناسب در ورودی پمپ و افزایش احتمال بروز مشکلاتی مانند کاویتاسیون شود. بنابراین شرایط منبع آب و لوله کشی مکش باید هم زمان با انتخاب پمپ بررسی شوند.

در نهایت، این اطلاعات به طراح اجازه می دهند دبی و هد موردنیاز پمپ آتش نشانی را از طریق محاسبات هیدرولیکی تعیین کند. پس از مشخص شدن نقطه کاری موردنیاز، می توان پمپ مناسب و آرایش مجموعه بوستر پمپ آتش نشانی را براساس الزامات پروژه و استانداردهای مربوطه انتخاب کرد.

محاسبه دبی پمپ آتش نشانی چگونه انجام می شود؟

دبی پمپ آتش نشانی چیست؟

دبی پمپ آتش نشانی به حجم آبی گفته می شود که پمپ در یک بازه زمانی مشخص به شبکه اطفای حریق منتقل می کند. این پارامتر نشان می دهد پمپ با چه ظرفیتی می تواند آب موردنیاز اسپرینکلرها، هیدرانت ها، رایزرها و سایر تجهیزات سیستم اطفای حریق را تأمین کند.

دبی موردنیاز پمپ نباید صرفاً براساس متراژ ساختمان، تعداد طبقات یا تعداد کل تجهیزات تعیین شود. در طراحی مهندسی، تقاضای هیدرولیکی سیستم حفاظت حریق براساس نوع سیستم، سطح خطر، ناحیه طراحی و شرایط عملکرد هم زمان تجهیزات محاسبه می شود. سپس ظرفیت پمپ متناسب با این نیاز و الزامات استانداردهای مربوطه انتخاب می شود.

واحدهای متداول بیان دبی عبارت اند از:

برای تبدیل تقریبی واحدها نیز می توان در نظر گرفت:

1 GPM ≈ 3.785 L/min ≈ 0.227 m³/h

بنابراین وقتی مثلاً یک پمپ با ظرفیت 500 GPM معرفی می شود، دبی نامی آن تقریباً برابر با 1,893 لیتر بر دقیقه یا 113.6 مترمکعب بر ساعت است.

عوامل مؤثر در محاسبه دبی پمپ آتش نشانی

دبی موردنیاز پمپ آتش نشانی براساس تقاضای واقعی شبکه اطفای حریق و نتایج محاسبات هیدرولیکی تعیین می شود. مهم ترین عوامل مؤثر عبارت اند از:

• نوع سیستم اطفای حریق: نوع سیستم حفاظت حریق، مانند اسپرینکلر، رایزر، هیدرانت یا ترکیبی از چند سیستم، مستقیماً بر میزان تقاضای آب و دبی طراحی اثر می گذارد.
• تعداد تجهیزات فعال: در محاسبات، تعداد کل تجهیزات نصب شده ملاک نیست؛ بلکه تعداد تجهیزاتی که طبق سناریوی طراحی باید به صورت هم زمان فعال باشند و تقاضای هیدرولیکی ایجاد کنند، اهمیت دارد.
• سطح خطر ساختمان: نوع کاربری و طبقه بندی خطر حریق بر معیارهای طراحی سیستم، از جمله تراکم تخلیه آب اسپرینکلرها و مساحت ناحیه طراحی، تأثیر می گذارد. بنابراین یک انبار یا فضای صنعتی ممکن است نیاز آبی متفاوتی نسبت به یک ساختمان مسکونی داشته باشد.
• نیاز شبکه اسپرینکلر: دبی اسپرینکلر از طریق محاسبات هیدرولیکی و با توجه به معیار طراحی، تعداد اسپرینکلرهای مؤثر در ناحیه طراحی و فشار موردنیاز آنها تعیین می شود.
• نیاز فایرباکس و رایزر: در صورت وجود سیستم شیلنگ آتش نشانی یا رایزر، دبی موردنیاز آن نیز باید مطابق الزامات طراحی پروژه و استاندارد مربوطه محاسبه شود. در سیستم های ترکیبی، نحوه لحاظ کردن تقاضای اسپرینکلر و رایزر نیز باید در محاسبات در نظر گرفته شود.

در نهایت، دبی طراحی پمپ حاصل جمع ساده ظرفیت تمام تجهیزات ساختمان نیست؛ بلکه از تقاضای هیدرولیکی سیستم در شرایط طراحی و نامساعدترین حالت عملکرد به دست می آید.

فرمول کلی محاسبه دبی پمپ آتش نشانی

دبی پمپ آتش نشانی باید بتواند تقاضای جریان آب سیستم حفاظت حریق در شرایط طراحی را تأمین کند. به صورت کلی می توان آن را به شکل زیر نمایش داد:

Q مقدار جریان موردنیاز سیستم

که در آن:

Q برابراست با مقدار جریان مورد نیاز سیستم و واحد آن معمولاً GPM، L/min یا m³/h است.

در یک سیستم واقعی، مقدار Q از محاسبات هیدرولیکی به دست می آید و به نوع سیستم اطفا، طبقه بندی خطر، تعداد تجهیزات فعال در شرایط طراحی و تقاضای هم زمان سیستم ها بستگی دارد. بنابراین نمی توان ظرفیت پمپ را فقط با جمع دبی تمام تجهیزات نصب شده تعیین کرد.

محاسبه هد پمپ آتش نشانی چگونه انجام می شود؟

هد پمپ آتش نشانی چیست؟

هد پمپ آتش نشانی بیانگر میزان انرژی ای است که پمپ به واحد وزن آب اضافه می کند تا آب بتواند بر اختلاف ارتفاع، افت فشار مسیر لوله کشی و فشار موردنیاز تجهیزات اطفای حریق غلبه کند.

به زبان ساده، هد مشخص می کند پمپ باید چه میزان انرژی به آب بدهد تا در نامساعدترین نقطه هیدرولیکی شبکه، دبی و فشار موردنیاز تأمین شود. بنابراین هد پمپ فقط براساس ارتفاع ساختمان تعیین نمی شود.

تفاوت هد و فشار

هد و فشار به یکدیگر مرتبط هستند، اما یک مفهوم واحد نیستند. هد معمولاً به ارتفاع معادل ستون سیال اشاره دارد، در حالی که فشار نیروی واردشده بر واحد سطح است.

برای آب، به صورت تقریبی:

1 بار برابر است با 10.2 متر ستون آب

1PSI برابر است با 0.703 متر ستون آب

برای مثال، هد 102 متر ستون آب تقریباً معادل 10 bar فشار آب است.

واحد اندازه گیری هد

واحدهای متداول عبارت اند از:

در انتخاب پمپ آتش نشانی باید دبی و هد به صورت هم زمان در نظر گرفته شوند؛ یعنی پمپ باید دبی طراحی را در هد موردنیاز سیستم تأمین کند. این دو مقدار، نقطه کاری موردنیاز پمپ را مشخص می کنند.

اجزای تشکیل دهنده هد پمپ آتش نشانی

هد موردنیاز پمپ آتش نشانی از مجموع فشارها و مقاومت هایی به دست می آید که پمپ باید برای رساندن آب به نامساعدترین نقطه هیدرولیکی شبکه بر آنها غلبه کند.

فرمول ساده و مناسب هد پمپ

هد کل موردنیاز پمپ = هد استاتیکی + افت هد مسیر + هد موردنیاز در نقطه مصرف

• هد استاتیکی: ناشی از اختلاف ارتفاع بین سطح مرجع آب/پمپ و نقطه موردنظر در شبکه است. هرچه اختلاف ارتفاع بیشتر باشد، هد موردنیاز افزایش می یابد.
• افت هد مسیر: آب هنگام عبور از لوله ها، اتصالات، زانوها، شیرآلات و سایر تجهیزات دچار افت انرژی می شود. طول و قطر لوله، دبی جریان و تعداد و نوع اتصالات بر این مقدار تأثیر دارند.
• هد موردنیاز در نقطه مصرف: در انتهای مسیر باید فشار کافی برای عملکرد صحیح تجهیزاتی مانند اسپرینکلر، هیدرانت یا خروجی رایزر وجود داشته باشد. این فشار باید به هد معادل تبدیل و در محاسبه لحاظ شود.

محاسبه هد و دبی پمپ آتش نشانی به صورت همزمان

در انتخاب پمپ آتش نشانی، دبی و هد را نمی توان جدا از یکدیگر در نظر گرفت. پمپ باید بتواند دبی موردنیاز سیستم را در فشار یا هد موردنیاز همان سیستم تأمین کند. به همین دلیل، پس از محاسبات هیدرولیکی، یک نقطه شامل دو پارامتر Q دبی و H هد به عنوان نقطه موردنیاز سیستم مشخص می شود.

اهمیت نقطه عملکرد پمپ

نقطه عملکرد نشان می دهد پمپ در یک دبی مشخص چه مقدار هد ایجاد می کند. انتخاب پمپ باید به گونه ای انجام شود که منحنی عملکرد پمپ پاسخگوی نقطه طراحی سیستم باشد.

برای مثال، صرف اینکه یک پمپ ظرفیت 500 GPM داشته باشد کافی نیست؛ باید مشخص شود این دبی را در چه هد یا فشاری تأمین می کند.

منحنی عملکرد پمپ

منحنی Q-H رابطه بین دبی و هد پمپ را نشان می دهد. به طور معمول با افزایش دبی خروجی، هد تولیدشده توسط پمپ کاهش پیدا می کند. در بررسی پمپ آتش نشانی، عملکرد پمپ در چند نقطه مهم ارزیابی می شود:

طراحی پمپ آتش نشانی چگونه انجام می شود؟

طراحی سیستم پمپ آتش نشانی فرآیندی مرحله ای است که از بررسی نیاز واقعی سیستم حفاظت حریق آغاز می شود و به انتخاب پمپ، محرک و تجهیزات جانبی مناسب می رسد. هدف این است که مجموعه پمپ بتواند دبی و هد موردنیاز سیستم را در شرایط طراحی تأمین کند.

۱. بررسی نیاز پروژه

ابتدا نوع و کاربری ساختمان، طبقه بندی خطر، ارتفاع و اختلاف ترازها، نوع سیستم اطفای حریق، منبع تأمین آب و الزامات پروژه بررسی می شود.

۲. تعیین دبی طراحی

دبی موردنیاز براساس تقاضای هیدرولیکی سیستم تعیین می شود. تقاضای اسپرینکلر، رایزر، هیدرانت و سایر سیستم های مرتبط مطابق سناریوی طراحی در محاسبات لحاظ می شود.

۳. محاسبه هد موردنیاز

هد پمپ با درنظرگرفتن هد استاتیکی، افت هد مسیر لوله کشی و فشار موردنیاز در نامساعدترین نقطه هیدرولیکی شبکه محاسبه می شود.

۴. انتخاب نوع پمپ

پس از مشخص شدن دبی و هد، نوع پمپ با توجه به شرایط پروژه، منبع آب و آرایش نصب انتخاب می شود. انواع متداول عبارت اند از:

• Horizontal Split Case پمپ افقی دو مکشه/اسپلیت کیس
• End Suction پمپ مکش از انتها
• Vertical Turbine پمپ توربینی عمودی
• سایر آرایش های مجاز متناسب با شرایط پروژه

۵. انتخاب محرک پمپ

محرک پمپ با توجه به شرایط تأمین انرژی و الزامات پروژه انتخاب می شود:

• موتور الکتریکی (Electric Motor)
• موتور دیزل (Diesel Engine)

توان محرک باید برای عملکرد پمپ در محدوده موردنیاز منحنی عملکرد مناسب باشد.

۶. انتخاب تجهیزات جانبی

پس از انتخاب پمپ و محرک، تجهیزات موردنیاز مجموعه مشخص می شوند؛ از جمله شیرآلات مکش و دهش، تابلو کنترل پمپ آتش نشانی، گیج های فشار، تجهیزات تست جریان و در صورت نیاز فلومتر، شیر اطمینان و سایر متعلقات.

در نهایت، طراحی فقط به انتخاب خود پمپ محدود نمی شود؛ پمپ، محرک، کنترلر، لوله کشی، شیرآلات، منبع آب و تجهیزات تست و اندازه گیری باید به عنوان یک سیستم یکپارچه طراحی شوند.

نمونه محاسبه پمپ آتش نشانی – مثال ساده

برای درک بهتر نحوه انتخاب دبی و هد پمپ، یک مثال ساده و آموزشی در نظر می گیریم. اعداد زیر صرفاً برای توضیح روش محاسبه هستند و طراحی واقعی باید براساس محاسبات هیدرولیکی پروژه انجام شود.

فرض کنیم اطلاعات پروژه به این صورت باشد:

ابتدا دبی طراحی:

Q = 500 GPM ≈ 113.6 m³/h

سپس هد موردنیاز محاسبه می شود:

هد کل = هد استاتیکی + افت هد مسیر + هد موردنیاز در نقطه مصرف

فشار انتهایی 3 bar برای آب تقریباً معادل 30.6 متر ستون آب است.

بنابراین:

H = 30 + 20 + 30.6 = 80.6 mH₂O

نتیجه مثال

نقطه طراحی موردنیاز تقریباً برابر است با:

Q = 500 GPM (≈ 114 m³/h)
H = 81 mH₂O (≈ 7.9 bar)

در مرحله بعد باید پمپی انتخاب شود که منحنی عملکرد آن بتواند دبی 500 GPM را در هد حداقل حدود 81 متر تأمین کند و سایر الزامات مربوط به پمپ آتش نشانی نیز بررسی شوند.

انتخاب ظرفیت بوستر پمپ آتش نشانی

ظرفیت بوستر پمپ آتش نشانی باید براساس دبی و هد حاصل از محاسبات هیدرولیکی سیستم تعیین شود. پس از مشخص شدن نقطه طراحی، پمپ اصلی، پمپ رزرو و جوکی پمپ متناسب با نیاز پروژه انتخاب می شوند.

انتخاب پمپ اصلی

پمپ اصلی باید بتواند دبی طراحی سیستم را در هد موردنیاز تأمین کند. انتخاب نهایی با بررسی منحنی عملکرد پمپ و الزامات سیستم انجام می شود.

انتخاب پمپ رزرو

در پروژه هایی که پمپ رزرو موردنیاز است، وظیفه آن تأمین عملکرد سیستم در صورت خارج شدن پمپ اصلی از سرویس است. معمولاً ظرفیت و مشخصات عملکردی آن متناسب با پمپ اصلی و الزامات پروژه انتخاب می شود.

انتخاب جوکی پمپ

جوکی پمپ برای حفظ فشار شبکه و جبران نشتی ها و افت های فشار جزئی استفاده می شود تا از روشن شدن غیرضروری پمپ اصلی جلوگیری شود. جوکی پمپ برای تأمین دبی حریق طراحی نمی شود و ظرفیت آن باید براساس شرایط شبکه تعیین شود.

تأثیر استاندارد NFPA 20 در طراحی پمپ آتش نشانی

استاندارد NFPA 20 یکی از مراجع اصلی برای انتخاب و نصب پمپ های ثابت سیستم حفاظت حریق است. این استاندارد مشخص می کند پمپ، محرک، کنترلر و تجهیزات مرتبط چگونه انتخاب، نصب و راه اندازی شوند تا سیستم در شرایط حریق عملکرد قابل اطمینانی داشته باشد.

• الزامات عملکردی: پمپ باید بتواند دبی و هد موردنیاز سیستم را در محدوده عملکرد تعیین شده تأمین کند. همچنین انتخاب پمپ و محرک باید با مشخصات هیدرولیکی سیستم و منحنی عملکرد پمپ هماهنگ باشد.
• تست پمپ: عملکرد مجموعه پمپ در مراحل راه اندازی و تست پذیرش بررسی می شود. نقاطی مانند Churn یا No-Flow، دبی نامی 100٪ و 150٪ دبی نامی از نقاط مهم ارزیابی عملکرد پمپ هستند.
• منحنی عملکرد: منحنی پمپ باید رابطه دبی و هد را در محدوده عملکرد نشان دهد. در پمپ های آتش نشانی، محدودیت های مشخصی برای عملکرد در حالت Shutoff و در 150٪ دبی نامی وجود دارد تا پمپ در شرایط مختلف شبکه عملکرد قابل قبول داشته باشد.
• تجهیزات کنترلی: NFPA 20 برای کنترلرهای پمپ های الکتریکی، دیزلی و جوکی پمپ الزامات مشخصی دارد. نحوه استارت خودکار، پایش وضعیت، تجهیزات فشار، منبع تغذیه و سایر اجزای کنترلی باید متناسب با نوع پمپ و آرایش سیستم در نظر گرفته شوند.

اشتباهات رایج در محاسبه و طراحی پمپ آتش نشانی

اشتباه در محاسبه دبی و هد یا انتخاب نادرست تجهیزات می تواند باعث شود سیستم آتش نشانی در زمان حریق دبی یا فشار موردنیاز را تأمین نکند. مهم ترین خطاها عبارت اند از:

انتخاب پمپ فقط براساس فشار

فشار بالا به تنهایی نشان دهنده مناسب بودن پمپ نیست. پمپ باید دبی طراحی را در هد موردنیاز تأمین کند و منحنی عملکرد آن نیز بررسی شود.

محاسبه نکردن افت فشار

افت ناشی از طول و قطر لوله ها، اتصالات، شیرآلات و تجهیزات باید در محاسبات هیدرولیکی لحاظ شود؛ در غیر این صورت ممکن است فشار کافی به نامساعدترین نقطه شبکه نرسد.

انتخاب ظرفیت بیش از نیازOversizing

لزوماً ایمنی بیشتری ایجاد نمی کند. انتخاب پمپ بسیار بزرگ می تواند موجب فشارهای نامناسب، افزایش هزینه و ایجاد مشکلات عملکردی در سیستم شود.

بی توجهی به شرایط مکش

طراحی نامناسب لوله مکش، قطر ناکافی، اتصالات نامناسب یا شرایط نامطلوب منبع آب می تواند عملکرد پمپ را مختل کرده و احتمال ایجاد کاویتاسیون و جریان نامناسب در ورودی پمپ را افزایش دهد.

حذف پمپ رزرو در پروژه های حساس

در پروژه هایی که براساس الزامات طراحی، مشخصات کارفرما یا الزامات مرجع ذی صلاح نیاز به افزونگی وجود دارد، حذف پمپ رزرو می تواند قابلیت اطمینان سیستم را کاهش دهد.

انتخاب موتور نامناسب

محرک الکتریکی یا دیزلی باید متناسب با مشخصات پمپ و الزامات سیستم انتخاب شود. توان ناکافی محرک می تواند مانع عملکرد صحیح پمپ در محدوده موردنیاز شود.

چک لیست طراحی و محاسبه بوستر پمپ آتش نشانی

برای انتخاب صحیح بوستر پمپ آتش نشانی، بهتر است مراحل طراحی از محاسبات هیدرولیکی تا انتخاب تجهیزات و تست نهایی به صورت یک چک لیست کنترل شوند.

جمع بندی؛ طراحی و محاسبه پمپ آتش نشانی

طراحی و انتخاب پمپ آتش نشانی نباید صرفاً براساس متراژ، تعداد طبقات یا فشار اسمی پمپ انجام شود. محاسبات هیدرولیکی شبکه مبنای تعیین نیاز واقعی سیستم و انتخاب تجهیزات مناسب است.

دو پارامتر اصلی در انتخاب پمپ، دبی (Q) و هد (H) هستند. پمپ باید بتواند دبی طراحی سیستم را در هد موردنیاز تأمین کند و منحنی عملکرد آن نیز با شرایط پروژه مطابقت داشته باشد.

طراحی صحیح سیستم تنها به انتخاب پمپ محدود نمی شود؛ نوع پمپ، محرک الکتریکی یا دیزلی، پمپ رزرو و جوکی پمپ در صورت نیاز، کنترلر، شیرآلات، تجهیزات اندازه گیری و شرایط مکش و دهش نیز باید به صورت یکپارچه بررسی شوند.

در نهایت، انتخاب دقیق تجهیزات براساس محاسبات مهندسی و رعایت الزامات استانداردهای مرتبط، نقش مهمی در قابلیت اطمینان و عملکرد صحیح سیستم حفاظت حریق در شرایط اضطراری دارد.
