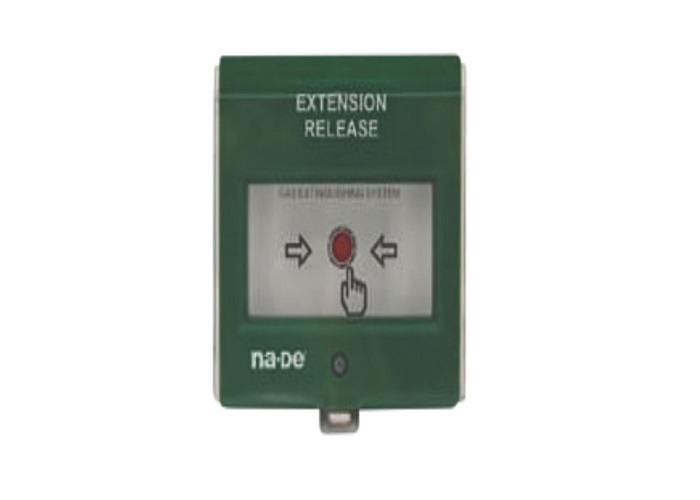

شستی تأخیر در تخلیه گاز
-
کلید انتخاب حالت سیستم اطفا
وقتی حفاظت از دیتا، تجهیزات الکترونیکی یا اسناد حیاتی مطرح است، آب دیگر گزینه اول نیست.
در چنین فضاهایی تنها راهکار حرفهای، استفاده از سیستم اطفا حریق گازی (Clean Agent Fire Suppression System) است؛ سیستمی که بدون ایجاد خسارت ثانویه، حریق را در کمتر از 10 ثانیه مهار میکند. این سیستم مطابق استاندارد National Fire Protection Association (NFPA 2001) طراحی میشود و امروز در مراکز حساس صنعتی و فناوری استفاده گسترده دارد.
سیستم اطفا حریق گازی چیست؟
سیستم اطفا حریق گازی یک سیستم اتوماتیک مهار آتش است که با آزادسازی گازهای پاک (Clean Agents) در یک فضای ایزوله، یکی از اضلاع مثلث حریق را حذف میکند:
- کاهش اکسیژن
- جذب حرارت
- مهار واکنش زنجیرهای شعله
برخلاف اسپرینکلر، هیچ آب، کف یا پودر باقی نمیماند؛ هیچ خوردگی یا آسیب الکتریکی ایجاد نمیشود و در واقع آتش خاموش میشود بدون اینکه محیط نابود شود.

استانداردهای طراحی سیستم اطفا حریق گازی
در پروژههای حرفهای، تفاوت بین یک سیستم اطفا حریق گازی واقعی و کارآمد با یک تجهیز صرفا نمایشی، در رعایت استانداردهای بینالمللی و محاسبات مهندسی دقیق است. بسیاری از شکستهای عملکردی سیستمهای گازی نه به دلیل ضعف تجهیزات، بلکه به دلیل طراحی اشتباه رخ میدهد. در ادامه، مهمترین الزامات طراحی که باید در هر پروژه صباتام رعایت شوند را بررسی میکنیم.
استانداردهای مرجع در طراحی سیستم گازی
1) NFPA 2001 – Clean Agent Fire Extinguishing Systems
این استاندارد منتشرشده توسط National Fire Protection Association مرجع اصلی طراحی سیستمهای گاز پاک مانند FM200، Novec 1230 و IG-541 است.
NFPA 2001 الزامات مربوط به:
- محاسبه غلظت طراحی
- زمان تخلیه
- ایمنی افراد حاضر در فضا
- الزامات تست و نگهداری
- را مشخص میکند.
2) ISO 14520
این استاندارد بینالمللی معادل اروپایی NFPA 2001 محسوب میشود و چارچوب طراحی، نصب و بهرهبرداری سیستمهای اطفا حریق گازی را در سطح جهانی تعریف میکند. در پروژههای دیتاسنتر، اتاق سرور و فضاهای صنعتی حساس، رعایت ISO 14520 نشانه اجرای مهندسیشده سیستم است.
3) تاییدیههای عملکردی تجهیزات
برای اینکه تجهیزات سیستم صرفا روی کاغذ استاندارد نباشند، باید دارای تاییدیههای معتبر باشند:
- UL Listed
- FM Global Approved
وجود این تاییدیهها تضمین میکند که سیلندر، ولو، نازل و پنل کنترل تحت آزمونهای واقعی عملکرد قرار گرفتهاند.
الزامات کلیدی در طراحی سیستم اطفا حریق گازی
- محاسبه دقیق حجم فضا
اولین و مهمترین مرحله، محاسبه واقعی حجم محافظتشده است. هرگونه خطا در اندازهگیری طول، عرض، ارتفاع یا در نظر نگرفتن سقف کاذب و کف کاذب میتواند منجر به کمبود غلظت گاز و شکست سیستم شود. - تعیین Design Concentration
غلظت طراحی باید بر اساس نوع گاز، کلاس حریق و شرایط محیطی تعیین شود. غلظت کمتر از حد استاندارد باعث عدم خاموشی کامل آتش و غلظت بیش از حد میتواند خطرات ایمنی برای افراد ایجاد کند. - زمان تخلیه حداکثر 10 ثانیه
طبق الزامات NFPA 2001، تخلیه گاز باید در مدت زمان کوتاه (معمولا زیر 10 ثانیه) انجام شود تا آتش در مرحله اولیه مهار گردد. تأخیر در تخلیه میتواند باعث گسترش حریق و آسیب جدی به تجهیزات شود. - انجام Room Integrity Test (Door Fan Test)
Room Integrity Test یکی از حیاتیترین مراحل تأیید عملکرد سیستم است. در این تست، با استفاده از فن کالیبرهشده، میزان نشتی اتاق بررسی میشود تا اطمینان حاصل گردد که گاز برای مدت Hold Time موردنیاز در فضا باقی میماند. اگر اتاق آببندی نباشد، حتی دقیقترین محاسبات هم بینتیجه خواهند بود. - بررسی شاخصهای ایمنی NOAEL و LOAEL
در فضاهای اشغالشده، ایمنی افراد اولویت دارد. NOAEL: حداکثر غلظتی که بدون اثرات منفی قابل مشاهده است. LOAEL: کمترین غلظتی که اولین اثرات فیزیولوژیک را ایجاد میکند.
طراحی باید بهگونهای انجام شود که غلظت گاز در محدوده ایمن باقی بماند، خصوصا در اتاقهای سرور، مراکز مخابراتی و مراکز درمانی.
چرا رعایت این الزامات حیاتی است؟
اگر موارد فوق در طراحی سیستم اطفا حریق گازی رعایت نشود:
- غلظت واقعی کمتر از مقدار محاسبهشده خواهد بود
- گاز در اتاق باقی نمیماند
- تخلیه دیرهنگام اتفاق میافتد
- ایمنی افراد به خطر میافتد
و در نهایت، سیستم نصبشده چیزی جز یک سیلندر گرانقیمت تزئینی نخواهد بود.
اجزای سیستم اطفا حریق گازی
یک سیستم اطفا حریق گازی کامل شامل موارد زیر است:
- سیلندر ذخیره گاز
- شیر سلونوئیدی تخلیه
- شبکه لولهکشی فشار بالا
- نازلهای تخلیه محاسبهشده

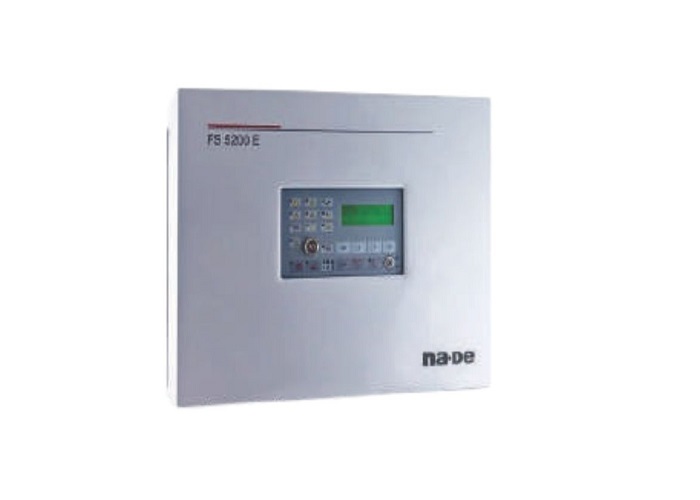

- پنل کنترل اطفا
- دتکتور دود و حرارت
- شستی تخلیه دستی
- آلارم صوتی و نوری قبل از تخلیه
در پروژههای صنعتی، طراحی مسیر لوله و نازلها کاملاً براساس نرمافزارهای هیدرولیکی انجام میشود.

انواع سیستم اطفا حریق گازی؛ مقایسه تخصصی گازهای رایج در پروژههای حساس
انتخاب نوع گاز در سیستم اطفا حریق گازی فقط یک تصمیم تجهیزاتی نیست؛ یک تصمیم مهندسی است که باید بر اساس نوع کاربری، حضور افراد، الزامات زیستمحیطی و تحلیل ریسک انجام شود. در پروژههای حرفهای، هر گاز سناریوی کاربردی خاص خود را دارد و استفاده اشتباه میتواند کارایی سیستم را زیر سوال ببرد. در ادامه، رایجترین انواع سیستمهای گازی را بهصورت تخصصی بررسی میکنیم.
1. سیستم FM-200 (HFC-227ea)
HFC-227ea که با نام تجاری FM-200 شناخته میشود، یکی از متداولترین گازهای هالوکربنی در سیستمهای کلین ایجنت است.
ویژگیهای فنی:
- بیرنگ و بیبو
- غیررسانا و ایمن برای تجهیزات الکترونیکی
- تخلیه کامل در کمتر از 10 ثانیه
- نیاز به حجم سیلندر کمتر نسبت به گازهای بیاثر
مناسب برای:
- اتاق سرور
- تابلوهای برق فشار ضعیف و متوسط
- مراکز مخابراتی
تحلیل تخصصی:
FM-200 با جذب حرارت شعله و قطع واکنش زنجیرهای احتراق عمل میکند. به دلیل حجم ذخیرهسازی کمتر، برای فضاهای محدود انتخابی اقتصادیتر نسبت به گازهای بیاثر محسوب میشود.

2. سیستم Novec 1230
Novec 1230 که با نام شیمیایی FK-5-1-12 شناخته میشود، توسط 3M توسعه داده شده و به عنوان یکی از پاکترین عوامل اطفا در جهان شناخته میشود.
مزایا:
- GWP بسیار پایین
- عمر جوی کوتاه
- ایمنی بالا برای حضور انسان
- تخریب صفر لایه اوزون
تحلیل زیستمحیطی:
در پروژههایی که گواهینامههای محیط زیستی مانند LEED اهمیت دارند، Novec 1230 انتخابی ممتاز محسوب میشود، زیرا کمترین اثر مخرب زیستمحیطی را در میان گازهای شیمیایی دارد.

3. سیستم گاز CO₂
Carbon dioxide یکی از قدیمیترین عوامل اطفا حریق گازی است که با کاهش شدید اکسیژن محیط، فرآیند احتراق را متوقف میکند.
نکته حیاتی ایمنی:
برای فضاهای دارای حضور دائم افراد مناسب نیست، زیرا افزایش غلظت CO₂ میتواند خطر خفگی ایجاد کند.
کاربرد اصلی:
- اتاق ژنراتور
- پستهای برق بدون حضور دائم اپراتور
- فضاهای صنعتی بدون تردد مستمر
تحلیل کاربردی:
سیستم CO₂ از نظر هزینه اولیه مقرونبهصرفه است، اما به دلیل ریسک انسانی، فقط در فضاهای غیرقابل اشغال توصیه میشود.چ

4. سیستمهای گاز بیاثر (IG-541 / IG-55)
IG-541 و IG-55 از ترکیب گازهای طبیعی تشکیل میشوند.
ترکیبات:
- نیتروژن
- آرگون
- CO₂ در درصدهای کنترلشده
مزایا:
- بدون واکنش شیمیایی با تجهیزات
- سازگار با محیط زیست
- مناسب پروژههای صنعتی بزرگ
تحلیل مهندسی:
گازهای بیاثر با کاهش سطح اکسیژن به محدوده غیرقابل احتراق عمل میکنند. به دلیل نیاز به حجم سیلندر بیشتر، معمولا در پروژههای بزرگ صنعتی یا دیتاسنترهای وسیع استفاده میشوند.

جمعبندی تخصصی انتخاب گاز
انتخاب بین FM-200، Novec 1230، CO₂ یا IG-541 وابسته به موارد زیر است:
- حضور یا عدم حضور دائم افراد
- حساسیت تجهیزات الکترونیکی
- محدودیت فضای نصب سیلندر
- الزامات زیستمحیطی پروژه
- بودجه و تحلیل هزینه چرخه عمر
یک طراحی مهندسی واقعی باید پیش از انتخاب گاز، تحلیل ریسک، محاسبات غلظت و ارزیابی ایمنی را انجام دهد؛ در غیر این صورت، حتی بهترین برند گاز نیز عملکرد مطلوب نخواهد داشت.
سیستم اطفا حریق گازی مناسب چه فضاهایی است؟
یکی از مهمترین سوالها در زمان طراحی سیستم اطفا حریق گازی این است که این فناوری دقیقا برای چه فضاهایی توجیه فنی و اقتصادی دارد؟
پاسخ کوتاه این است که هر فضایی که آب، فوم یا پودر بتواند خسارت ثانویه ایجاد کند یا تجهیزات حساس در آن قرار داشته باشد، کاندیدای جدی سیستم گازی است.
در ادامه، کاربردهای اصلی را با نگاه مهندسی بررسی میکنیم.
| نوع گاز | سرعت تخلیه | ایمنی انسانی | نیاز به فضای سیلندر | کاربرد |
| FM200 | بسیار سریع | بالا | کم | سرور و دیتا |
| Novec 1230 | بسیار سریع | بسیار بالا | کم | پروژه سبز |
| CO₂ | سریع | پایین در حضور انسان | متوسط | صنعتی |
| IG-541 | سریع | بالا | زیاد | فضاهای بزرگ |
1. دیتاسنتر و اتاق سرور
Data center و اتاقهای سرور از رایجترین محلهای نصب سیستم گازی هستند. چرا سیستم گازی؟
- عدم آسیب به رکها و تجهیزات شبکه
- عدم ایجاد اتصال کوتاه
- خاموشی سریع در مرحله اولیه حریق
- عدم باقیماندن پسماند پس از تخلیه
در چنین فضاهایی معمولا از FM-200، Novec 1230 یا گازهای بیاثر استفاده میشود.
2. اتاق UPS
اتاقهای UPS حاوی باتریهای پرظرفیت و تجهیزات الکترونیکی هستند که در صورت حریق میتوانند خسارت زنجیرهای ایجاد کنند.
سیستم گازی:
- بدون آسیب به بانک باتری
- بدون خوردگی تجهیزات
- با تخلیه سریع و کنترلشده
در پروژههای حساس، طراحی مطابق NFPA 2001 انجام میشود.
3. مراکز مخابرات
مراکز مخابرات به دلیل تراکم تجهیزات فعال و حساس، نیازمند سیستمهای کلین ایجنت هستند.
در مراکز مخابرات:
- توقف چند دقیقهای سرویس میتواند خسارت مالی گسترده ایجاد کند
- استفاده از آب یا فوم عملا غیرقابل قبول است
به همین دلیل سیستم اطفا حریق گازی گزینه استاندارد محسوب میشود.
4. اتاق آرشیو اسناد
در آرشیوهای اسناد، بانکها و مراکز نگهداری مدارک حقوقی:
- آب باعث نابودی کامل اسناد میشود
- پودر موجب آلودگی گسترده میشود
- پاکسازی پس از حادثه باید سریع انجام شود
سیستم گازی بدون آسیب فیزیکی به مدارک عمل میکند.
5. موزهها و گالریها
موزه ها و گالریهای هنری محل نگهداری آثار غیرقابل جایگزین هستند.
در این فضاها:
- هیچگونه رطوبت یا ذرات نباید روی آثار باقی بماند
- زمان مهار حریق باید بسیار کوتاه باشد
به همین دلیل استفاده از کلین ایجنتها استاندارد رایج جهانی است.
6. مراکز پزشکی با تجهیزات حساس
در اتاقهای MRI، CT Scan و آزمایشگاههای پیشرفته:
- تجهیزات بسیار گرانقیمت و حساس به رطوبت هستند
- تداوم عملکرد اهمیت حیاتی دارد
سیستم گازی بدون اختلال در عملکرد تجهیزات، آتش را مهار میکند.
7. پالایشگاهها و صنایع نفت و گاز
Oil and gas industry یکی از پرریسکترین محیطهای صنعتی محسوب میشود.
در این پروژهها:
- احتمال حریق کلاس B بالا است
- تجهیزات الکتریکی و کنترلی حساس وجود دارد
- مهار سریع حریق اهمیت استراتژیک دارد
در بسیاری از موارد از CO₂ یا گازهای بیاثر در طراحیهای صنعتی استفاده میشود.
طراحی Zoned در پروژههای صنعتی بزرگ
در پروژههای وسیع مانند پالایشگاهها یا دیتاسنترهای چندساله، طراحی سیستم به صورت Zoned انجام میشود. یعنی:
- هر بخش بهصورت مستقل محافظت میشود
- تخلیه فقط در زون درگیر با حریق انجام میگیرد
- مصرف گاز و هزینههای شارژ بهینه میشود
- ریسک توقف کامل مجموعه کاهش مییابد
این رویکرد باعث افزایش پایداری عملیاتی و کاهش هزینه چرخه عمر سیستم میشود.

قیمت سیستم اطفا حریق گازی در سال 1405
قیمت سیستم اطفا حریق گازی در سال 1405 عدد ثابتی ندارد، چون این سیستم یک پکیج آماده نیست؛ یک راهکار مهندسی شده است که بر اساس حجم فضا، سطح ریسک، نوع گاز و الزامات استاندارد طراحی میشود. بنابراین برآورد دقیق هزینه فقط بعد از بازدید، انجام محاسبات و تعیین سناریوی طراحی امکانپذیر است. به طور کلی، سیستمهای FM200 و Novec 1230 هزینه اولیه بالاتری دارند، اما به دلیل حجم سیلندر کمتر، اشغال فضای پایینتر و ایمنی بالاتر، در پروژههای حساس اقتصادیتر محسوب میشوند.
عوامل موثر بر قیمت سیستم اطفا حریق گازی
1- حجم فضا و شرایط واقعی محاسبه
مهمترین پارامتر، حجم خالص فضای تحت حفاظت بر حسب متر مکعب است؛ اما محاسبه صرفا طول در عرض در ارتفاع نیست. موارد زیر مستقیما بر مقدار گاز و در نتیجه هزینه تاثیر دارند:
- وجود سقف کاذب و کف کاذب
- رکها، قفسهها و تجهیزات حجیم
- یکپارچه بودن فضا یا طراحی به صورت Zoned
- دمای محیط و فشار
- سطح ریسک حریق
هرچه حجم و پیچیدگی فضا بیشتر باشد، تعداد سیلندر و نازل افزایش یافته و هزینه بالاتر میرود.
2- نوع گاز انتخابی
انتخاب گاز هم بر هزینه اولیه و هم بر هزینههای جانبی اثرگذار است.
FM-200 و Novec 1230 مبتنی بر استاندارد NFPA 2001 طراحی میشوند و معمولا:
- سیلندر کمتر و فضای نصب کوچکتر دارند
- مناسب اتاق سرور، دیتاسنتر، مخابرات و آرشیو هستند
- قیمت عامل اطفا بالاتر است اما جانمایی سادهتر انجام میشود
گازهای بیاثر IG-541 و IG-55
- سازگار با محیط زیست
- نیازمند بانک سیلندر بزرگتر و فشار کاری بالاتر
- مناسب پروژههای صنعتی وسیع
CO₂
- در برخی پروژههای صنعتی اقتصادیتر
- اما برای فضاهای دارای حضور انسان محدودیت ایمنی جدی دارد
3- تعداد نازل و طول لوله کشی
بخش مهمی از هزینه مربوط به شبکه توزیع است:
- لوله کشی فشار بالا و ساپورت گذاری
- تعداد زانو و اتصالات که افت فشار ایجاد میکنند
- نازلهای مهندسی شده با اوریفیس دقیق
- تعداد زونها و مسیرهای مستقل
هرچه مسیر پیچیدهتر باشد، طراحی سختتر و هزینه بالاتر خواهد بود.
4- برند تجهیزات و کیفیت ساخت
در سیستم گازی، کیفیت تجهیزات مستقیما با ایمنی پروژه در ارتباط است:
- دقت عملکرد شیر تخلیه
- کیفیت ساخت سیلندر و تست فشار
- پایداری پنل کنترل و دتکتورها
- قابلیت مانیتورینگ و گزارش گیری
در پروژههای حساس، خرابی سیستم مساوی با خسارت سنگین است؛ بنابراین انتخاب برند معتبر یک هزینه اضافی نیست، بلکه کاهش ریسک است.
5- تاییدیه های UL و FM
وجود تاییدیههای UL و FM Global در پروژههای صنعتی، دیتاسنتر و کارفرمایان بزرگ اهمیت بالایی دارد. این تاییدیهها:
- هزینه خرید را افزایش میدهند
- اما احتمال رد شدن پروژه یا دوباره کاری را کاهش میدهند
- فرآیند تایید نظارت را سادهتر میکنند
6- هزینه Room Integrity Test
تست نشتی یا Room Integrity Test بخش جدی از هزینه واقعی پروژه است. اگر اتاق کیپ نباشد:
- گاز نشت میکند
- غلظت طراحی حفظ نمیشود
- سیستم عملا کارایی نخواهد داشت
بنابراین هزینه تست و درزگیری باید در برآورد دیده شود.
آیا سیستم اطفا حریق گازی در سال 1405 ارزش هزینه کردن دارد؟
پاسخ این سوال وابسته به ماهیت فضای تحت حفاظت و ارزش تجهیزاتی است که در آن قرار دارد. در فضاهایی مانند اتاق سرور، دیتاسنتر، مراکز مخابرات، اتاقهای UPS، آرشیو اسناد، موزهها و اتاقهای کنترل صنعتی، استفاده از سیستم اطفا حریق گازی معمولا کاملا توجیهپذیر است. در این محیطها حتی یک حریق کوچک میتواند منجر به توقف کامل عملیات، از دست رفتن دادهها یا نابودی تجهیزات گرانقیمت شود. در چنین شرایطی، خسارت ناشی از آب، فوم یا پودر اغلب بیشتر از خود آتش خواهد بود. به همین دلیل سیستمهای مبتنی بر کلین ایجنت که مطابق استاندارد NFPA 2001 طراحی میشوند، انتخابی منطقی و حرفهای محسوب میشوند.
در مقابل، در فضاهای عمومی بزرگ با رفتوآمد بالا و سیستم تهویه قوی، یا محیطهایی که امکان کیپسازی مناسب وجود ندارد، کارایی سیستم گازی ممکن است کاهش یابد. همچنین در فضاهایی که تجهیزات حساس وجود ندارد و یک سیستم اسپرینکلر آبی میتواند با طراحی صحیح پاسخگو باشد، استفاده از سیستم گازی همیشه اقتصادیترین گزینه نیست. در چنین پروژههایی باید تحلیل ریسک، ارزش داراییها و هزینه توقف عملیات به دقت بررسی شود تا انتخاب نهایی منطقی و مبتنی بر واقعیت فنی باشد.
در نهایت، تصمیمگیری درباره نصب سیستم اطفا حریق گازی در سال 1405 نه بر اساس قیمت اولیه، بلکه بر اساس میزان ریسک، ارزش سرمایه و اهمیت تداوم کسبوکار انجام میشود.
مقایسه سرانگشتی اقتصادی
سیستمهای FM200 و Novec معمولا هزینه اولیه بالاتری دارند، اما در پروژههای حساس به دلیل:
- تعداد سیلندر کمتر
- اشغال فضای پایینتر
- عدم آسیب به تجهیزات
- بازگشت سریع به سرویس پس از حادثه
- در عمل مقرون به صرفه تر هستند.
اگر بخواهیم شفاف بگوییم، سیستم اطفا حریق گازی برای خاموش کردن آتش خریداری نمیشود؛ برای جلوگیری از توقف کسب و کار و نابودی سرمایه نصب میشود.
جمع بندی؛ سیستم اطفاء حریق گازی
سیستم اطفا حریق گازی یک تجهیز ساده نیست، بلکه یک راهکار مهندسی برای حفاظت از سرمایههای حیاتی، دادههای حساس و تداوم کسبوکار است. زمانی که طراحی مطابق NFPA 2001 انجام شود، تخلیه در بازه زمانی استاندارد صورت گیرد و محاسبات غلظت بهدرستی انجام شده باشد، این سیستم میتواند آتش را در همان مراحل اولیه و بدون ایجاد خسارت ثانویه مهار کند.
در پروژههای صنعتی، دیتاسنترها و مراکز زیرساختی، تفاوت بین «حفاظت واقعی» و «نمایش ایمنی» دقیقا در کیفیت طراحی، انتخاب نوع گاز و اجرای استاندارد سیستم مشخص میشود. تجهیز گرانقیمت بدون طراحی دقیق، امنیت ایجاد نمیکند؛ بلکه فقط حس کاذب ایمنی میسازد.
در این نقطه است که تجربه و تخصص اهمیت پیدا میکند. صباتام با رویکرد مهندسیمحور، طراحی مبتنی بر استانداردهای بینالمللی، انجام محاسبات دقیق و اجرای اصولی، سیستم اطفا حریق گازی را نه بهعنوان یک محصول، بلکه بهعنوان یک راهکار کامل حفاظتی ارائه میدهد. هدف صرفا نصب سیلندر نیست؛ هدف حفاظت واقعی از زیرساختهای حیاتی و جلوگیری از توقف کسبوکار است.
اگر امنیت پروژه برای شما یک الزام جدی است، انتخاب طراح و مجری متخصص، مهمتر از انتخاب خود تجهیز خواهد بود.
