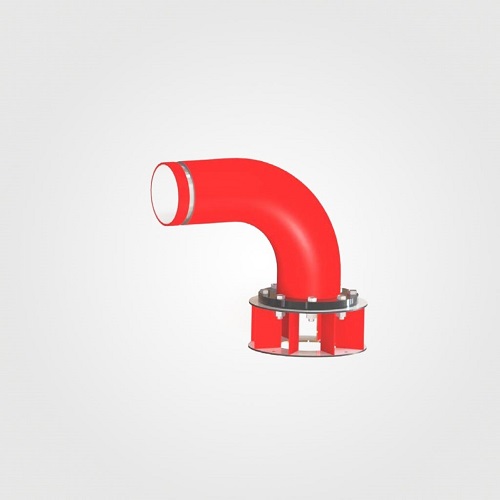

آنتی ورتکس یا صفحه ضد گرداب

گرداب یا Vortex نوعی جریان آشفته است که در اثر چرخش سریع سیال حول یک محور و حرکت مارپیچی آن به سمت ورودی پمپ ایجاد می‌شود. این پدیده می‌تواند باعث ورود نامنظم آب به خط مکش، کاهش عملکرد پمپ و آسیب‌دیدگی قطعات دوار شود؛ بنابراین کنترل جریان گردابی در سیستم‌های پمپاژ آتش‌نشانی اهمیت بسیار زیادی دارد.

صفحه ضد گرداب با کاهش سرعت جریان آشفته و هدایت یکنواخت آب به سمت ورودی پمپ، شرایط جریان را بهبود می‌بخشد. این عملکرد موجب کاهش استهلاک تجهیزات، افزایش پایداری جریان ورودی و محافظت از پروانه و دیگر اجزای متحرک پمپ می‌شود.

یکی دیگر از وظایف مهم صفحه ضد گرداب، کاهش احتمال ایجاد کاویتاسیون (Cavitation) است. کاویتاسیون زمانی رخ می‌دهد که حباب‌ها یا فضاهای خالی کوچک در سیال تشکیل شده و سپس در مجاورت قطعات پمپ فرو می‌پاشند. این پدیده می‌تواند باعث ایجاد ضربه، ارتعاش، عدم تعادل، خوردگی و فرسایش تدریجی سطوح شود. پس از آغاز کاویتاسیون، سرعت تخریب سطح افزایش یافته و قطعات در برابر خوردگی تنشی آسیب‌پذیرتر خواهند شد.

برای جلوگیری از این مشکلات، استفاده از صفحه ضد گرداب در خروجی مخزن و مسیر مکش پمپ آتش‌نشانی توصیه می‌شود. این محصول با وجود طراحی ساده، سرعت و الگوی حرکت آب را به‌صورت مؤثر کنترل کرده و از تشکیل گرداب، کاویتاسیون و آسیب‌دیدگی پروانه پمپ جلوگیری می‌کند.

صفحه ضد گرداب همچنین در شرایطی که پمپ در وضعیت آماده‌به‌کار قرار دارد، به حفظ شرایط مناسب مکش و کنترل تأثیر تغییرات فشار استاتیکی و سطح آب مخزن کمک می‌کند.

ویژگی‌های آنتی ورتکس

• طراحی مطابق با الزامات استانداردهای NFPA 20 و NFPA 22
• مناسب برای نصب در خروجی مخازنی که به‌عنوان منبع مکش پمپ آتش‌نشانی استفاده می‌شوند
• کمک به کنترل جریان گردابی در خروجی مخزن و ورودی خط مکش
• کاهش احتمال ایجاد کاویتاسیون در پمپ
• محافظت از پروانه و قطعات دوار در برابر فرسایش، ضربه و عدم تعادل
• ایجاد جریان یکنواخت‌تر و پایدارتر در مسیر مکش پمپ

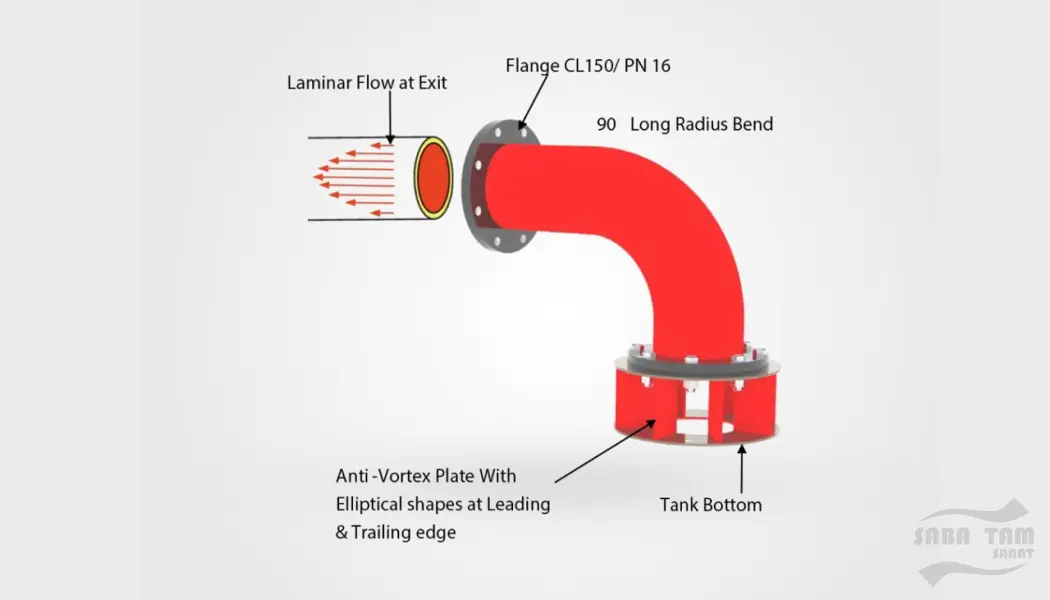

• دارای لبه‌های ابتدایی و انتهایی با فرم بیضوی برای ایجاد جریان روان و کاهش آشفتگی آب
• طراحی‌شده برای نگه‌داشتن سرعت آب در محدوده کمتر از ۱ متر بر ثانیه در شرایط حداکثر دبی
• حداقل فاصله نصب صفحه از کف مخزن: ۱۵۲ میلی‌متر (۶ اینچ)
• طراحی ساده، عملکرد مؤثر و نیاز حداقلی به نگهداری

کاربرد صفحه ضد گرداب

صفحه ضد گرداب برای نصب در خروجی مخازن ذخیره آب آتش‌نشانی و در قسمت مکش پمپ‌های حریق طراحی شده است. استفاده صحیح از این تجهیز، جریان یکنواخت آب را تضمین کرده و به افزایش عمر مفید پمپ و عملکرد مطمئن مجموعه آتش‌نشانی کمک می‌کند.
